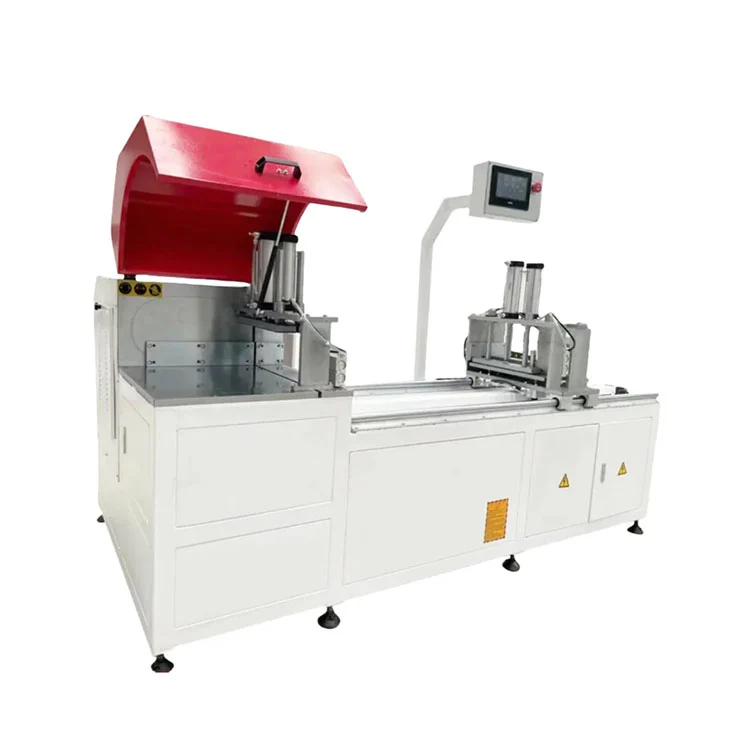

CNC-cirkelzaag voor industriële aluminium profielen
Onze CNC-cirkelzaag van het merk Lebulang voor industriële aluminium profielen, uitgerust met een volledig servo-CNC-besturingssysteem + snel hardmetalen cirkelzaagblad, deze machine voltooit automatische invoer, positionering op vaste lengte, verstekzagen van 45°/90° en automatisch lossen in één workflow. Snijtolerantie gecontroleerd binnen ± 0,1 mm, glad braamvrij gedeelte zonder secundair polijsten, verhoging van de werkplaatsproductie met 120% en vermindering van aluminiumafvalverlies met meer dan 15%. Onze fabriek in Jinan hoopt met u samen te werken.
DeCNC-cirkelzaag voor industriële aluminium profielenwordt vervaardigd in de fabriek van Lebulang Machine in Jinan, China, die sinds 1996 aluminium- en PVC-verwerkingsapparatuur produceert. De zaag wordt fabrieksmatig geleverd en kan worden geconfigureerd volgens OEM- en ODM-specificaties. Het is een volledig servoaangedreven CNC-zaag die verkrijgbaar is met drie bladdiameters – Φ455 mm, Φ500 mm en Φ550 mm – met een hoofdmotor met een vermogen van 5,5 kW of 7,5 kW. De X-astoevoer kan in standaardconfiguratie profielen snijden van 350 mm tot 6500 mm, waarbij een langere verplaatsing als optie verkrijgbaar is. De maximale snijdoorsnede is 210 mm breed bij 320 mm hoog. Standaard zaaghoeken zijn versteksneden van 90° en ±45°, met een optionele CNC-willekeurige hoekmodule die 22,5° tot 157,5° bestrijkt. De positioneringsnauwkeurigheid is gespecificeerd op ±0,05 mm. De zaag wordt bestuurd via een geïmporteerde PLC met een 10-inch touchscreen, en pneumatische klemmen beveiligen het werkstuk tijdens het zagen zowel vanuit verticale als horizontale richting.
Technische specificaties
| Item | Standaard CNC-cirkelzaagmodelparameter (aanpasbaar) |
| Model | LBL-CNC455 / LBL-CNC500 / LBL-CNC550 CNC-cirkelzaag voor industriële aluminium profielen |
| Controlemodus | Volledige servo-CNC automatische besturing |
| Diameter zaagblad | Φ455mm / Φ500mm / Φ550mm (optioneel) |
| Hoofdspindelvermogen | 5,5 kW / 7,5 kW hogesnelheidsmotor |
| Rotatiesnelheid van de spil | 2800 tpm instelbaar |
| Maximale invoersnijlengte | 350 mm -- 6500 mm (op maat gemaakte langere veerweg beschikbaar) |
| Maximale snijdoorsnede | 210 mm (B) × 320 mm (H) |
| Standaard snijhoek | 90°, ±45° versteksnede |
| Positioneringsnauwkeurigheid | ±0,05 mm |
| Herhaalde snijtolerantie | ≤±0,1 mm |
| Klemmodus | Dubbele pneumatische verticale + horizontale klemmen |
| Luchtwerkdruk | 0,5--0,8 MPa |
| CNC-systeem | Geïmporteerde PLC + 10-inch touchscreen |
| Koelsysteem | Automatische verstuivingssmering met snijvloeistof |
| Totaalgewicht machine | 1200KG -- 1800KG |
| Certificering | CE, ISO9001 |
| Aangepaste spanning | 380V/415V/220V voor mondiale markten |
Hoe de zaag werkt
DeCNC-cirkelzaag voor industriële aluminium profielenwerkt met een servoaangedreven voedingsas die het profiel onder het zaagblad positioneert volgens de op het touchscreen ingevoerde lengte. De operator laadt de aluminium extrusie op de invoerrollentafel, selecteert het snijprogramma uit het geheugen of voert nieuwe afmetingen in, en start de cyclus. Pneumatische klemmen grijpen zowel vanuit verticale als horizontale richting in om het profiel tegen de referentiestops te houden. De zaagkop, uitgerust met een gas-vloeistofdempingscilinder, daalt met een gecontroleerde voedingssnelheid door het materiaal om een vierkante, braamvrije snede te produceren. Een vernevelde snijvloeistofspray koelt het zaagblad en het werkstuk tijdens het zagen. Nadat het mes is teruggetrokken, worden de klemmen losgelaten en verplaatst de servovoeding het profiel naar de volgende snijpositie. De standaardconfiguratie zaagt op 90° en ±45°. Met de optionele CNC-hoekmodule draait de zaagkop programmagestuurd naar elke hoek tussen 22,5° en 157,5°.
Belangrijkste componenten
- Servovoedingsas:Een AC-servomotor drijft de X-as kogelomloopspindel aan voor profielpositionering. De positioneringsnauwkeurigheid bedraagt ±0,05 mm, met tolerantie voor herhaald snijden binnen ±0,1 mm. Standaard invoerbewegingshendels snijden lengtes van 350 mm tot 6500 mm.
- Zaagkop montage:Een motor van 5,5 kW of 7,5 kW drijft een cirkelzaagblad van wolfraamcarbide aan met 2800 tpm. De gas-vloeistofdempingscilinder regelt de verticale voedingssnelheid, afhankelijk van de materiaaldikte en de bladbelasting.
- Pneumatisch klemsysteem: Dual vertical and horizontal clamps with soft jaws hold the profile against the back fence and table. Clamping force is adjustable through the air pressure regulator set between 0.5 and 0.8 MPa.
- CNC-besturing en touchscreen:Een geïmporteerde PLC gecombineerd met een 10-inch meertalig touchscreen zorgt voor programma-opslag, lengte-invoer, hoekselectie en cycluscontrole. USB- en netwerkconnectiviteit worden ondersteund voor programma-overdracht.

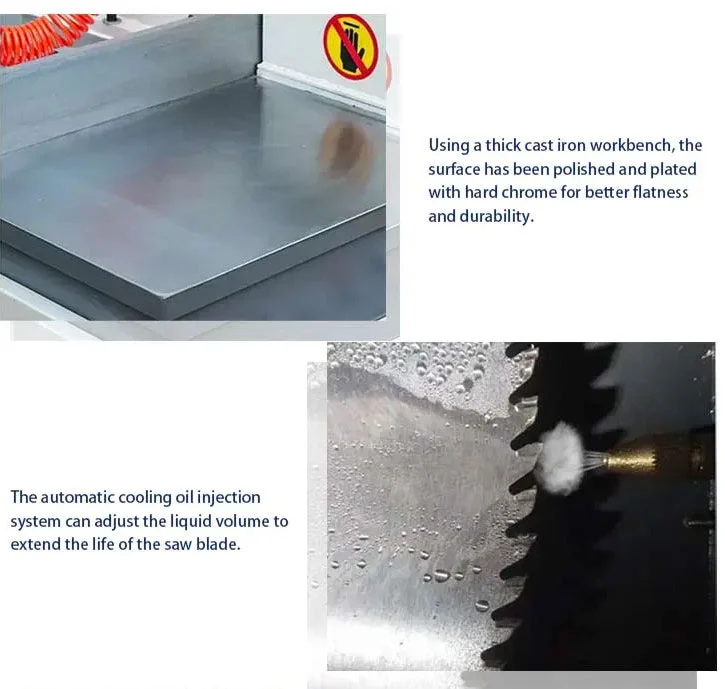

- Koelsmeersysteem:Een automatisch verneveld snijvloeistofsysteem brengt een smeermiddelnevel aan op het mes en de snijzone. Dit vermindert de wrijving, verlengt de levensduur van het mes en zorgt voor een schoon snijoppervlak.
- Veiligheidsbehuizing:Een volledig gesloten mesbeschermer bedekt het snijgebied. Een noodstopknop en een botsingsbeschermingssensor stoppen de machine als er een obstakel in het bladpad wordt gedetecteerd.
CNC-cirkelzaag voor industriële aluminium profielen Standaardaccessoires
- CNC-servovoedingscontrolesysteem + 10-inch meertalig touchscreen
- Geïmporteerd wolfraamcarbide cirkelzaagblad voor aluminium
- Gas-vloeistof dempende snijzaagkopmontage
- Dubbele pneumatische automatische kleminrichting met zachte anti-krasbekken
- Automatisch koel-smeercirculatiesysteem
- Volledig gesloten beschermkap voor het veiligheidsmes
- Pijpleiding voor stofopvang van aluminiumspanen
- Noodstopknop, botsingsbeschermingssensor
- Volledige Engelse bedienings- en onderhoudshandleiding, toolkit voor reserveonderdelen
CNC-cirkelzaag voor industriële aluminium profielen Optionele upgrademodules
- Zero-tail snijstructuur (resterende staart ≤5 mm, hoog materiaalgebruik)

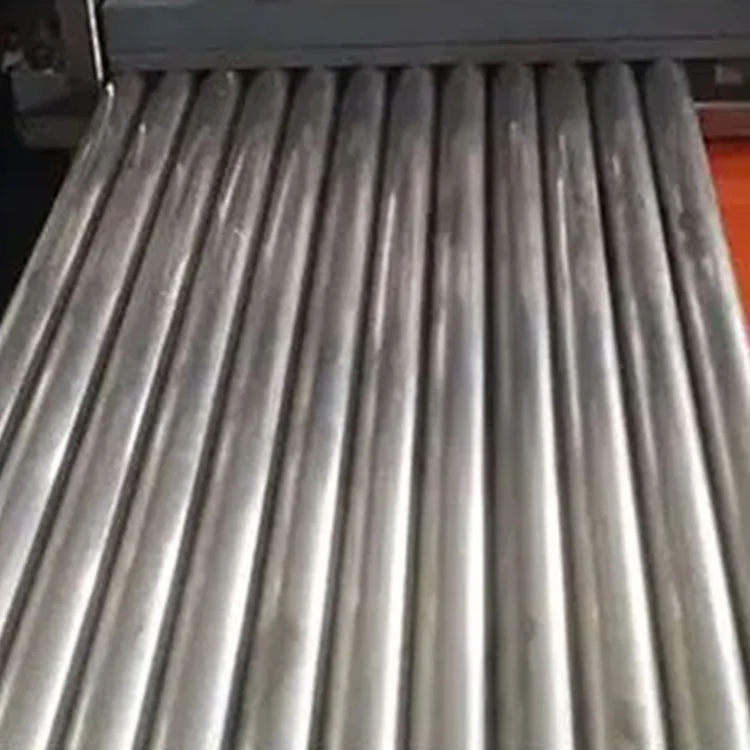

- Automatische laad- en losrollenbaan voor 6m lange profielen
- CNC-snijmodule met willekeurige hoek (22,5°--157,5°)
- Stofafscheider met grote capaciteit voor spaanopslag
- IoT-module voor online diagnose en datastatistieken op afstand
- Bundel meerdelige synchrone kleminrichting
- Aangepaste verlengde voerweg tot 12.000 mm
Toepassingsbereik

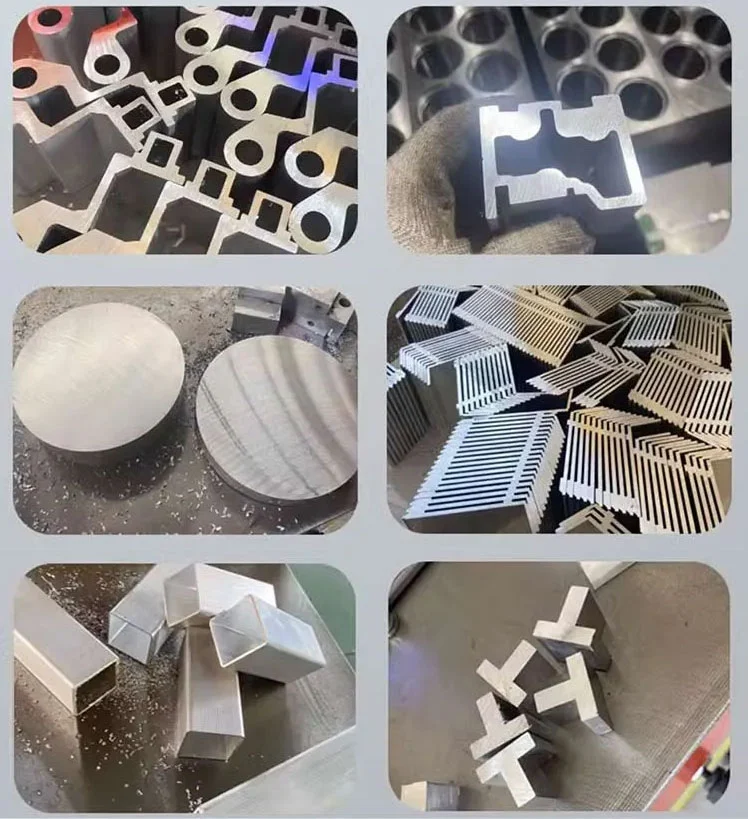

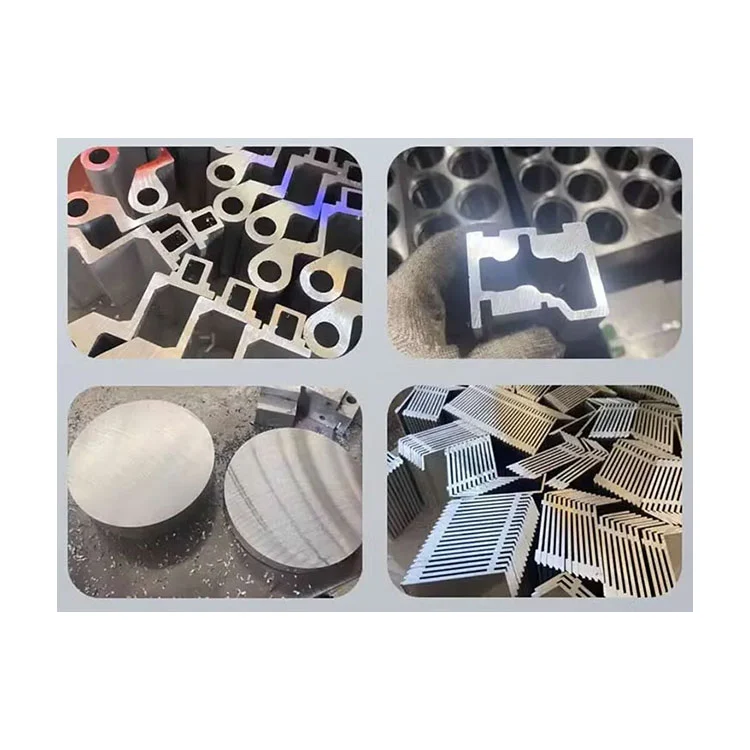

DeCNC-cirkelzaag voor industriële aluminium profielenwordt gebruikt in productieomgevingen waar aluminium extrusies op lengte worden gesneden voordat ze verder worden bewerkt of gemonteerd. Typische toepassingen zijn onder meer het snijden van frameprofielen voor ramen en deuren, vliesgevelstijlen en dwarsbalken, industriële aluminium constructiedelen, montagerails voor zonnepanelen en architectonische decoratieve profielen. De zaag kan massieve en holle aluminium profielen, thermisch onderbroken profielen en lichte koper- of PVC-extrusies verwerken binnen zijn dwarsdoorsnedecapaciteit. Met de optionele willekeurige hoekmodule produceert hij ook schuine sneden voor gevelkozijnen, trapeziumvormige ramen en meerzijdige architectonische constructies.
Onze service
- Een garantie van minimaal één jaar vanaf de datum van inbedrijfstelling.
- Gratis advies voor, tijdens en na de verkoop.
- Gratis projectplanning en lay-outontwerp.
- Gratis foutopsporing van apparatuur totdat alle functies werken zoals gespecificeerd.
- Gratis coördinatie van langeafstandsvervoer.
- Gratis training over de bediening en het onderhoud van de apparatuur.
- Eén jaar volledige garantie en levenslange onderhoudsservice.
