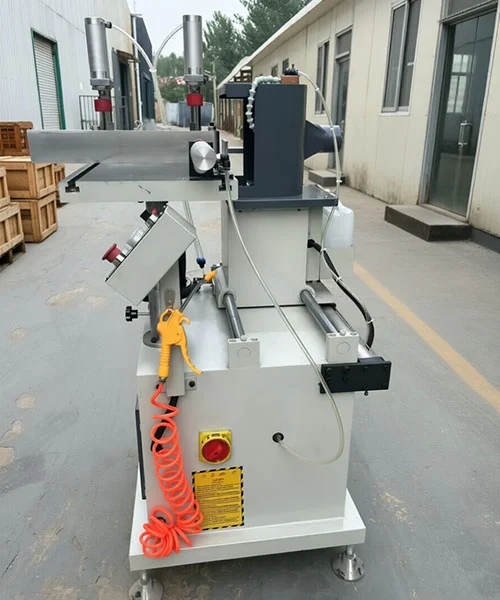

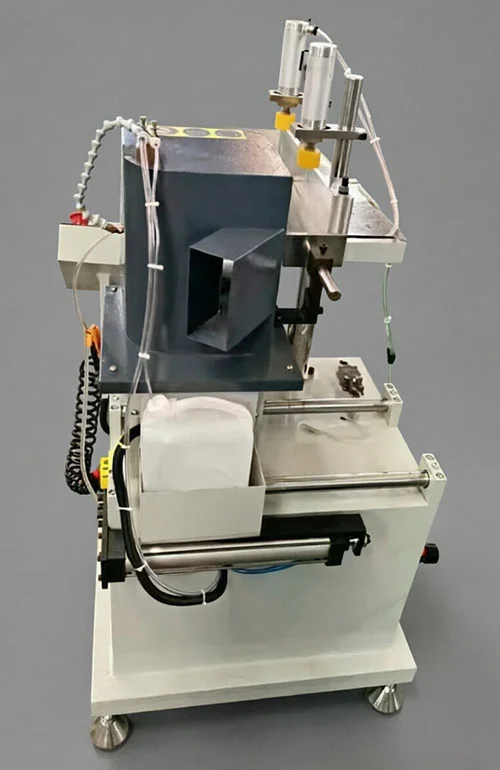

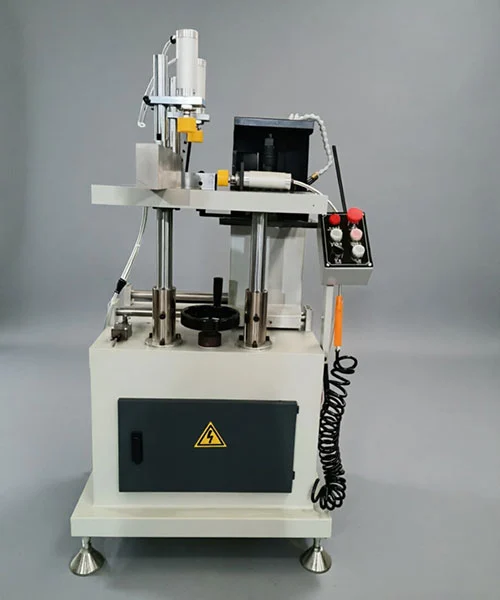

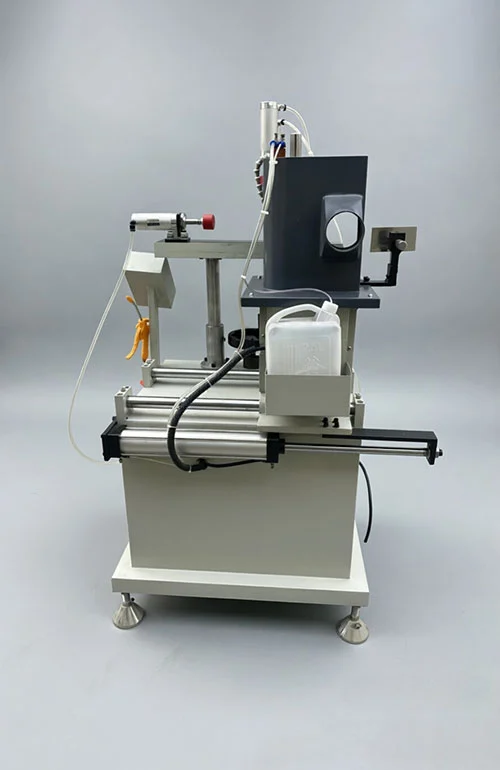

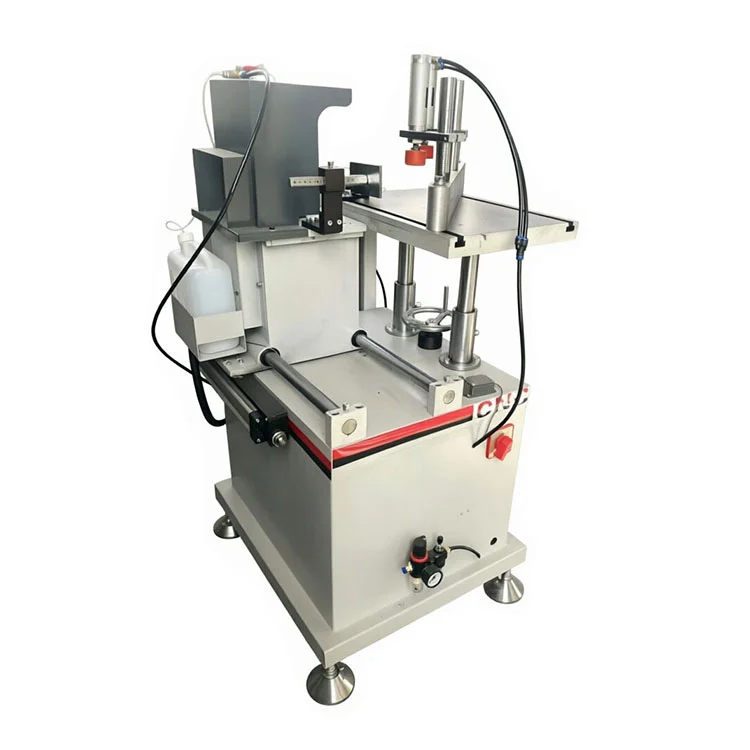

PVC-eindfreesmachine voor raamprofielen

Belangrijkste kenmerken

• Vorming van profieluiteinden:DePVC-eindfreesmachine voor raamprofielenbiedt plaats aan trapvlakken, rechthoekige groeven, pennen en soortgelijke structuren door het wisselen van gereedschap, dat op een horizontale spil is bevestigd.
• Hoekfreesbereik:Een positioneringsplaat op de werktafel kan worden ingesteld tussen -55° en +55°, waardoor schuine sneden aan profieluiteinden mogelijk zijn zonder aangepaste mallen.
• Lineaire lagervoeding:Het gereedschapsaanvoermechanisme werkt op een lineair lagerbewegingspaar, waardoor de trillingen laag blijven en de beweging herhaalbaar blijft tijdens freescycli.
• Eindoppervlakteafwerking:De bewerkte uiteinden bereiken consistent een ruwheid van Ra12,5 μm, wat voldoende is voor een strakke montage van dwarsbalken en framedelen.
• Pneumatische klemming:Profielen worden tijdens het zagen vastgehouden door luchtbediende klemmen, waardoor de inspanning van de operator wordt verminderd terwijl de werkstukpositie behouden blijft.

Technische specificaties

Toepassingsbereik

DitPVC-eindfreesmachine voor raamprofielenwordt gebruikt bij de productie van PVC-ramen, aluminium-kunststofcomposietramen en thermisch onderbroken aluminium raamkozijnen. Typische werkstukken zijn onder meer middelste dwarsbalken, deurkozijnprofielen en andere geëxtrudeerde secties waarvoor vóór de montage het kopvlak moet worden gevormd, gegroefd of een pen moet worden gesneden.

Belangrijkste componenten

• Freesspindel:Horizontale spindel accepteert verwisselbare frezen voor stap-, groef- en penwerk. Draait met een snelheid die overeenkomt met hardmetalen gereedschappen voor een schone materiaalverwijdering.
• Lineair lagergeleidingssysteem:De voerslede beweegt op afgedichte lineaire lagers, die alleen periodieke smering vereisen en helpen om in de loop van de tijd een consistente snijgeometrie te behouden.
• Pneumatische klemeenheid:De klemmen grijpen in bij een luchttoevoer van 0,5–0,8 MPa. De kaken zijn zo gevormd dat ze geen markeringen op profieloppervlakken tijdens de freescyclus veroorzaken.
• Verstelbare werktafel:Dankzij een handmatig ingestelde positioneringsplaat kan de operator hoeken instellen van -55° tot +55°, met een schaalverdeling voor herhaalde positionering.

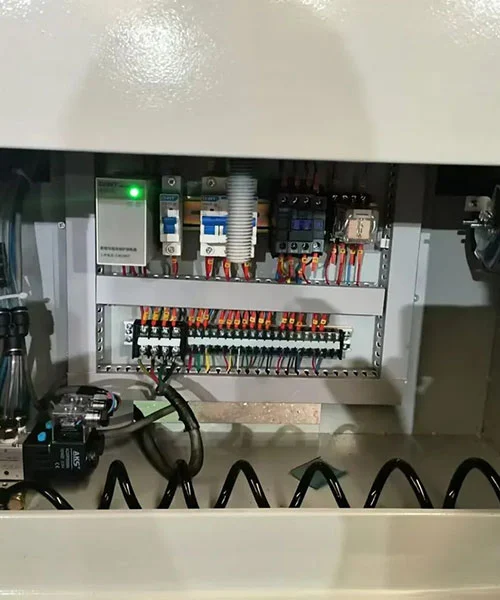

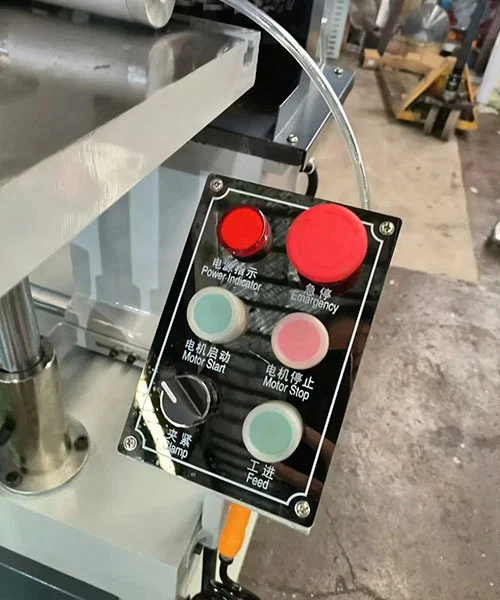

• Stuurcircuit:Maakt gebruik van een eenvoudig drukknopstation en een veiligheidsvergrendeling die voorkomt dat de spil start wanneer de beschermkap open is. Elektrische componenten zijn gerangschikt in een stofdichte behuizing.

Fabrikant en ondersteuning

Met een fabriek opgericht in 1996 produceert Lebulang Machine al bijna drie decennia profielverwerkingsapparatuur in Jinan, China. DePVC-eindfreesmachine voor raamprofielenwordt fabrieksmatig geleverd, is CE- en ISO-gecertificeerd en kan worden aangepast onder OEM/ODM-overeenkomsten. Een garantie van één jaar dekt de hoofdstructuur en installatiebegeleiding op afstand wordt zonder extra kosten geboden.

Verpakking en verzending

ElkPVC-eindfreesmachine voor raamprofielenis verpakt in een standaard houten kist van exportkwaliteit met interne versteviging om beweging tijdens het transport te voorkomen. De krat is vochtbestendig en gelabeld met gebruiksinstructies. De verzendvoorwaarden zijn FOB Jinan of Qingdao, met levertijden doorgaans 15 tot 25 werkdagen na orderbevestiging. Documenten waaronder een testrapport, paklijst en CE-certificaat worden vóór verzending digitaal verzonden.

Veelgestelde vragen

Vraag 1: Welke profielstructuren kan de PVC-eindfreesmachine voor raamprofielen verwerken?

A: Door het snijgereedschap te wisselen, freest de machine trapoppervlakken, rechthoekige groeven, pennen en andere einddetails die gewoonlijk nodig zijn op dwarsbalken en frameprofielen van PVC en aluminium-kunststof composiet.

Vraag 2: Wat is het hoekaanpassingsbereik voor schuin zagen?

A: De positioneringsplaat van de werktafel is verstelbaar van -55° tot 55°, waardoor het mogelijk is om binnen dit bereik schuine eindsneden te maken zonder extra bevestigingsmiddelen.

Vraag 3: Hoe wordt de stabiliteit tijdens het frezen behouden?

A: Het gereedschapsaanvoermechanisme maakt gebruik van een lineair lagerbewegingspaar, dat trillingen vermindert en helpt de freesdiepte consistent te houden over herhaalde cycli.

Vraag 4: Welke ruwheid van het eindoppervlak kan worden verwacht?

A: Consequent bewerkte uiteinden bereiken een ruwheid van Ra12,5 μm, een afwerking die nauwsluitende verbindingen bij raam- en deurmontage mogelijk maakt.

Vraag 5: Wat zijn de afmetingen van de werktafel?

A: De werktafel van de machine meet 500 × 350 mm en biedt stabiele ondersteuning voor standaard UPVC- en aluminium-kunststof raamprofielen.

Q6: Wat is de maximale freesbreedte?

A: De gereedschapsset ondersteunt een maximale freesbreedte van 90 mm.

Vraag 7: Wat zijn de vereisten voor stroom- en luchttoevoer?

A: De machine werkt op driefasige stroom van 380 V, 50 Hz en vereist een werkluchtdruk van 0,5 tot 0,8 MPa voor het pneumatische klemsysteem.

Vraag 8: Zijn er reserveonderdelen beschikbaar?

EEN: Ja. Veelvoorkomende slijtageonderdelen, waaronder geïmporteerde snijwielen en instelgereedschappen, zijn als optie verkrijgbaar en kunnen eenvoudig door de machinist worden vervangen.
