800 mm zeer stijf precisie CNC-bewerkingscentrum voor industriële aluminium profielen met grote doorsnede

Productoverzicht

Eén klemming. Elk gat, gleuf en kopvlak. Geen herinrichtingsbelasting.

De meeste profielwinkels verliezen meer tijd bij het verplaatsen van een onderdeel tussen een kolomboormachine, een bankschroef en een ontbramer dan dat ze daadwerkelijk metaal verliezen. Dit midden van 800 mm sluit die lus af. Laad de extrusie één keer, vergrendel deze tegen een grondreferentiepunt en laat de spil het boren, frezen, tappen, afschuinen en haaks maken van de kopse kanten in één cyclus uitvoeren - met hetzelfde programma dat deel 1 en deel 1.000 herhaalt zonder drift.

Het is geen stalen VMC, aangekleed met aluminium gereedschap. Het bed, de spilcurve, de voedingslogica en het spaanpad waren vanaf het begin gespecificeerd voor 6061/6063 extrusies: hoog toerental, lage kracht, snelle spaanafvoer en klemmen die dunne wanden vasthouden zonder ze te verpletteren.

Technische specificaties



Belangrijkste kenmerken

Aluminium-first 3-assig ontwerp – geoptimaliseerde spilsnelheid, voedingslogica en spaanafvoer voor 6061/6063 extrusies

Multi-proces met één klemming – boren, frezen, tappen, verzinken, afschuinen en graveren zonder het profiel te verplaatsen

Kantel-/draaibare werktafel (-90° / 0° / +90°) — boven- en beide zijkanten bewerkt in één opstelling

Servoaangedreven X/Y/Z — stabiele positionering, herhaalbare gatenpatronen, soepel contourfrezen

Elektrische hogesnelheidsspindel – luchtgekoelde of vloeistofgekoelde opties, afgestemd op de belasting van aluminiumspanen

Grafische CNC-programmering — selecteer het type gat/sleuf, voer afmetingen in, genereer een gereedschapspad; CAD/G-code import op aanvraag

Pneumatische profielklemmen – snel laden, veilig vasthouden, minimale vervorming op dunwandige profielen

Nevel-/sproeikoeling — houdt de frees koel, verwijdert lang aluminiumspanen, beschermt geanodiseerde of gepoedercoate oppervlakken

Compacte industriële constructie - past in raamwinkels, gevelwerkplaatsen, makers van automatiseringskozijnen en OEM-profielverwerkers

Bewerkingsmogelijkheden

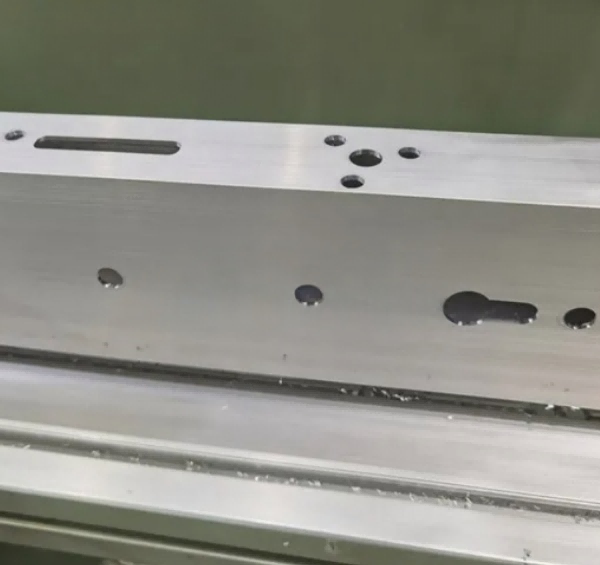

Ronde gaten, langwerpige gaten, sleutelgaten, vierkante gaten, uitsparingen in speciale vormen

Kopvlakfrezen en haaks maken

Sleuffrezen, scharnierzakken, slotkasten, hardwaregaten

Draadtappen (optioneel starre tappen)

Afschuinen, verzinken, lichte gravering

Diepe doorlopende gaten via tafelkanteling

Korte industriële profielen, beugelplaten, T-gleufrails, knooppunten van machineframes

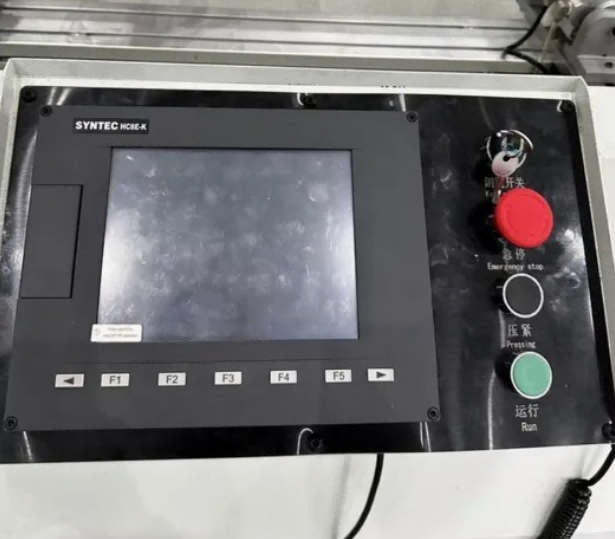

800 mm CNC-bewerkingscentrum voor industriële aluminium profielen Intelligent CNC-besturingssysteem, eenvoudige bediening voor niet-professionele werknemers

• 10-inch meertalige CNC-controller met touchscreen (Engels, Spaans, Arabisch, Russisch optioneel)
• Ingebouwde speciale aluminiumprofielprocesbibliotheek: vooraf opgeslagen parameters voor vliesgevelconnectoren, raamscharniergaten, montagegaten voor zonnebeugels, oproep met één klik
• Ondersteunt het importeren van DXF CAD-tekeningen via een USB-flashstation, het systeem genereert automatisch een NC-bewerkingsprogramma zonder ingewikkelde handmatige programmering
• Optionele IoT-module op afstand: online debugging op afstand, foutdiagnose en productiegegevensstatistieken 24/7

800 mm CNC-bewerkingscentrum voor industriële aluminium profielen

Wij zijn een toonaangevende onderneming gevestigd in Jinan, China, gespecialiseerd in het ontwerp, de productie en de distributie van hoogwaardige aluminium raamdeurmachines, UPVC raamdeurmachines en glasverwerkingsmachines. Ons bedrijf streeft ernaar innovatieve en op maat gemaakte oplossingen te bieden om aan de uiteenlopende behoeften van onze wereldwijde klantenkring te voldoen.

Producten en diensten: We bieden een uitgebreid assortiment machines voor de productie van aluminium- en PVC-ramen, evenals oplossingen voor dubbele beglazing. Onze producten zijn ontworpen met het oog op precisie, efficiëntie en duurzaamheid, zodat onze klanten hoogwaardige ramen kunnen produceren die aan internationale normen voldoen.

Aanwezigheid op de markt: Onze geavanceerde machines hebben uitgebreide toepassingen gevonden in Noord-Amerika, Zuid-Amerika, Europa, het Midden-Oosten en andere regio's. Onze wereldwijde aanwezigheid is een bewijs van onze toewijding aan kwaliteit en klanttevredenheid.

Onderzoek en ontwikkeling: wij leggen een sterke nadruk op onderzoek en ontwikkeling. Ons toegewijde R&D-team werkt onvermoeibaar om ons productaanbod te innoveren en te verbeteren.

Aanpassingsmogelijkheden:Omdat we begrijpen dat elke klant unieke eisen heeft, bieden we oplossingen op maat om aan specifieke productiebehoeften te voldoen.

Waarom kiezen voor dit 800 mm profiel CNC-centrum

De meeste werkplaatsen hebben geen portaalmachine van 6 meter nodig om te beginnen met het bewerken van aluminium profielen. Ze hebben een machine nodig die nauwkeurig is, eenvoudig te programmeren, goedkoop in gebruik en die van een beugel van 300 mm geen taak met drie stations maakt. Door dit midden van 800 mm is er geen herbevestigingsstap meer nodig, wordt de training van de operator verkort en blijven de gatenpatronen consistent over de batches heen.

Vergeleken met handmatige bewerking:

Minder opstellingen = minder tolerantiestapels

Eén programma = herhaalbare delen

Eén klemming = vierkante gaten, uitgelijnde sleuven, schone kopvlakken

Eén operator = boren + frezen + tappen in dezelfde cyclus

Besturing & Software

De CNC-interface is gebouwd voor profielwerk, niet voor machinisten die al G-code spreken. Operators kiezen de functie – gat, sleuf, kamer, draad, freespassage – voeren de maat en positie in, en het systeem handelt het gereedschapspad af. Voor gevorderde gebruikers worden CAD-tekeningen en G-code-import ondersteund, en de machine kan op verzoek worden geïntegreerd met raam-deur-/vliesgevelsoftware of ERP-gegevensexport.

Gereedschappen en koeling

Aluminium wil scherp gereedschap, de juiste spaanhoek en een snelle spaanafvoer. De machine ondersteunt hardmetalen vingerfrezen, boor-/freescombinaties, tapspantangen, graveerbits en zaagbladunits. Mistkoeling voorkomt spaanlassen aan de frees; Voor zwaardere secties is overstromingskoeling beschikbaar.

Klemmen en werkstukopspanning

Pneumatische klemmen houden het profiel tegen het referentiepunt zonder dunne wanden te verpletteren. Opspanstations kunnen worden verplaatst voor verschillende sectiehoogtes en -breedtes. Optionele op maat gemaakte bekken zijn beschikbaar voor systeemprofielen, thermisch onderbroken secties en niet-standaard extrusies.

Kwaliteit en stijfheid

Sleutelstructuren worden ontlast om vervorming op de lange termijn te verminderen. Lineaire geleidingen en kogelomloopspindels zijn geselecteerd voor herhaalde positionering, niet alleen voor topsnelheid. Het resultaat is een stabiele nauwkeurigheid bij batchruns – en niet alleen een goed eerste onderdeel.

Verpakking en levering

Multiplex koffer / rekfolie + staalband voor export

Bedieningshandleiding en Engelse trainingsvideo inbegrepen

Installatiebegeleiding op afstand en programmatraining

OEM / ODM-modelnaam, kleur en label ondersteund

MOQ: 1 set

Levertijd: 10–30 werkdagen, afhankelijk van de configuratie

After-sales service

12–24 maanden garantie per configuratie

Levenslange technische ondersteuning op afstand

Levering van reserveonderdelen en verbruiksartikelen

On-site service beschikbaar voor geselecteerde markten

Engelse/Chinese/Spaanse/Russische/Arabische ondersteuning optioneel

Veelgestelde vragen

Kan het staal of roestvrij staal snijden?

Het is geoptimaliseerd voor aluminium en PVC/lichte legeringen. Incidenteel dunne onderdelen van zacht staal zijn mogelijk met de juiste gereedschappen en verminderde voeding, maar het is geen stalen bewerkingscentrum.

Is 800 mm voldoende voor lange vliesgevelprofielen?

Voor verticale stijlen van 6 meter over de volledige lengte is dat niet het geval; deze hebben een profielcentrum met lange slag nodig. Maar voor machinaal bewerkte knooppunten, einddetails, beugels en korte secties is 800 mm ideaal.

Kan het op draden tikken?

Ja. Stijf tappen is optioneel, afhankelijk van het besturingssysteem en de spil.

Hoe moeilijk is het om te leren?

Een nieuwe operator kan na een korte videotraining standaard gat-/sleufopdrachten uitvoeren. Voor complex 3D-frezen is CAD/CAM-ervaring vereist.

Ondersteunt u aangepaste armaturen?

Ja. Profieldoorsnede, gatenpatroon en batchgrootte verzenden; wij stellen klemmen, gereedschappen en fietsindeling voor.
