Zeer nauwkeurige CNC-cirkelzaag voor industriële aluminium profielen

Technische specificaties

Hoe de zaag werkt

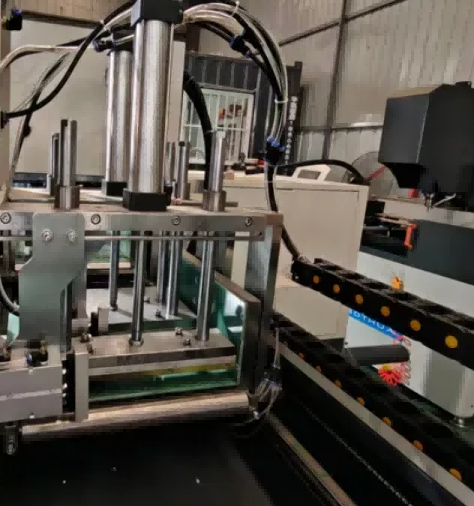

DeCNC-cirkelzaag voor industriële aluminium profielenwerkt met een servoaangedreven voedingsas die het profiel onder het zaagblad positioneert volgens de op het touchscreen ingevoerde lengte. De operator laadt de aluminium extrusie op de invoerrollentafel, selecteert het snijprogramma uit het geheugen of voert nieuwe afmetingen in, en start de cyclus. Pneumatische klemmen grijpen zowel vanuit verticale als horizontale richting in om het profiel tegen de referentiestops te houden. De zaagkop, uitgerust met een gas-vloeistofdempingscilinder, daalt met een gecontroleerde voedingssnelheid door het materiaal om een ​​vierkante, braamvrije snede te produceren. Een vernevelde snijvloeistofspray koelt het zaagblad en het werkstuk af tijdens het zagen. Nadat het mes is teruggetrokken, worden de klemmen losgelaten en verplaatst de servovoeding het profiel naar de volgende snijpositie. De standaardconfiguratie zaagt op 90° en ±45°. Met de optionele CNC-hoekmodule draait de zaagkop programmagestuurd naar elke hoek tussen 22,5° en 157,5°.

Belangrijkste kenmerken

±0,1 mm Snijnauwkeurigheid – Servogestuurde invoer zorgt voor uitzonderlijke herhaalbaarheid.

Volautomatische cyclus – Geïntegreerd automatisch laden, klemmen, snijden en lossen.

Robuust frame – De spanningsarme gelaste stalen structuur vermindert trillingen en verlengt de levensduur van het blad.

Braamvrij snijden – Geoptimaliseerde bladsnelheid en mistkoelsysteem minimaliseren nabewerking.

Flexibel hoekzagen – Standaard 45° / 90°; aangepaste hoeken beschikbaar op aanvraag.

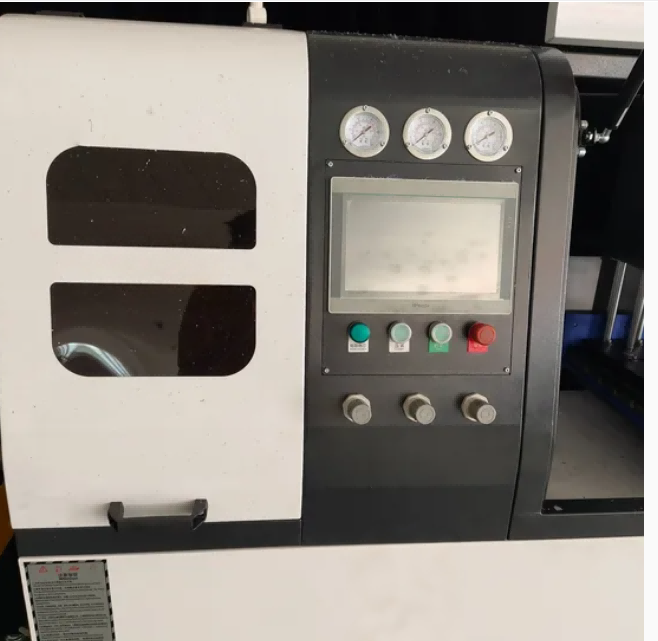

Gebruiksvriendelijke CNC-interface – Intuïtieve touchscreen-HMI voor snelle installatie en minimale training.

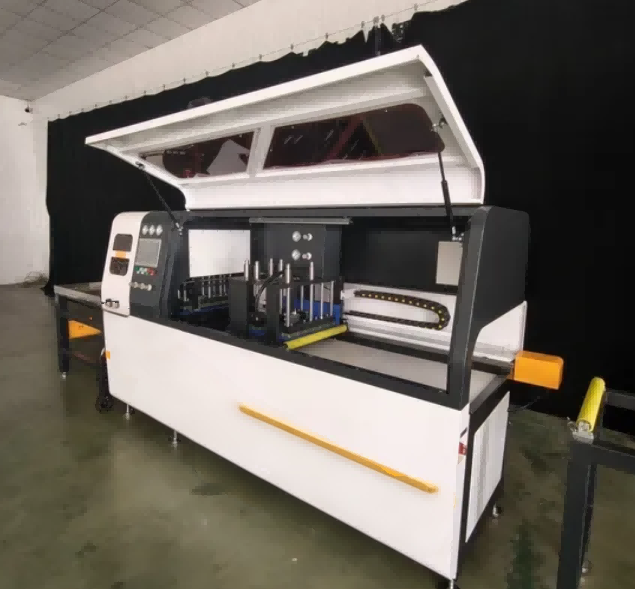

Veiligheid staat voorop – Volledig gesloten afscherming met veiligheidsvergrendelingen en CE-conforme elektrische kast

Toepassingsscenario's

Aluminium raam- en deurprofielen

Gordijngevel- en gevelsystemen

Frame van zonnepanelen snijden

Industriële aluminium extrusies

Spoorvervoer en aluminium auto-onderdelen

Meubel- en koelprofielen

CNC-cirkelzaag voor industriële aluminium profielen Optionele upgrademodules

1. Zero-tail snijstructuur (resterende staart ≤5 mm, hoog materiaalgebruik)
2. Automatische laad- en losrollenbaan voor 6m lange profielen
3. CNC-snijmodule met willekeurige hoek (22,5°--157,5°)
4. Stofafscheider met grote capaciteit voor spaanopslag
5. IoT-module voor online diagnose en datastatistieken op afstand
6. Bundel meerdelige synchrone kleminrichting
7. Aangepaste verlengde voerweg tot 12.000 mm

Werkproces

Automatisch laden – Profielen worden geladen via een rollenbaan of automatische lader.

Precisiepositionering – Servoaangedreven voeding zorgt voor een exacte snijlengte.

Veilig klemmen – Pneumatische/hydraulische klemmen houden profielen stevig vast.

Snijden op hoge snelheid – CNC-gestuurde zaagkop voert zuivere, nauwkeurige zaagsneden uit.

Spaanafvoer en koeling – Geïntegreerde koeling en spaantransportband houden de werkruimte schoon

Veelgestelde vragen

Welke profielen kan deze CNC-zaag snijden?

A: Het is ontworpen voor industriële aluminiumprofielen, inclusief raam-/deursecties, vliesgevels en zonneframes. Voor grotere extrusies zijn maatwerkoplossingen beschikbaar.

Vraag 2: Is de machine volledig automatisch?

EEN: Ja. Het ondersteunt automatische invoer, klemmen, snijden en lossen, waarbij slechts één operator nodig is.

Vraag 3: Kan het onder een andere hoek dan 90° snijden?

EEN: Ja. Standaardmodellen ondersteunen 45° en 90°; aangepaste hoeksnijden is op aanvraag beschikbaar.

Vraag 4: Wat is de snijnauwkeurigheid?

A: De invoernauwkeurigheid is ±0,1 mm, wat een hoge herhaalbaarheid voor massaproductie garandeert.
