2000 Verticale CNC-was- en droogperslijn voor geïsoleerde en gehard glasmachines

Kernfuncties

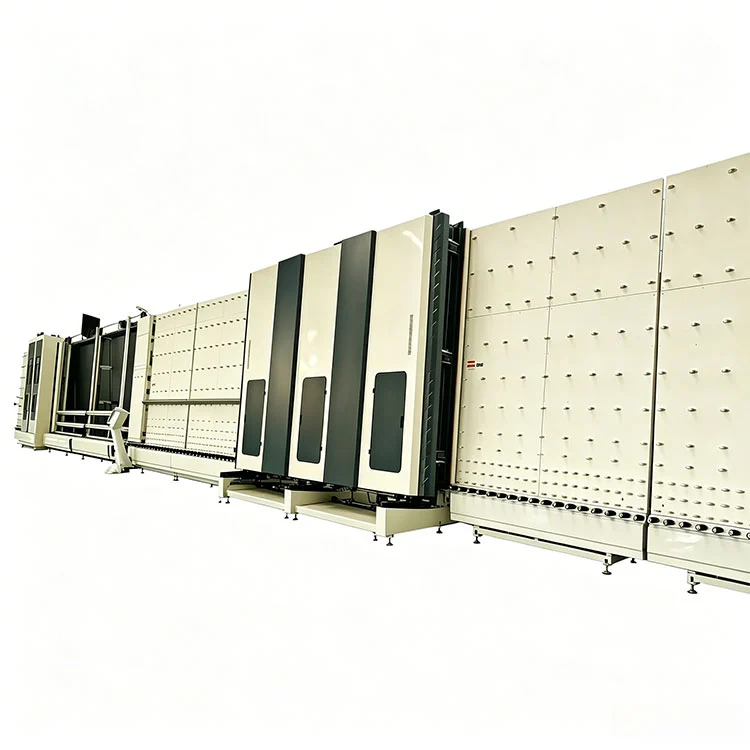

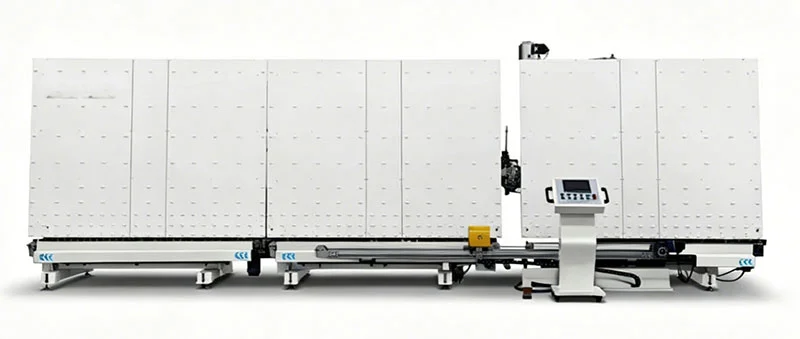

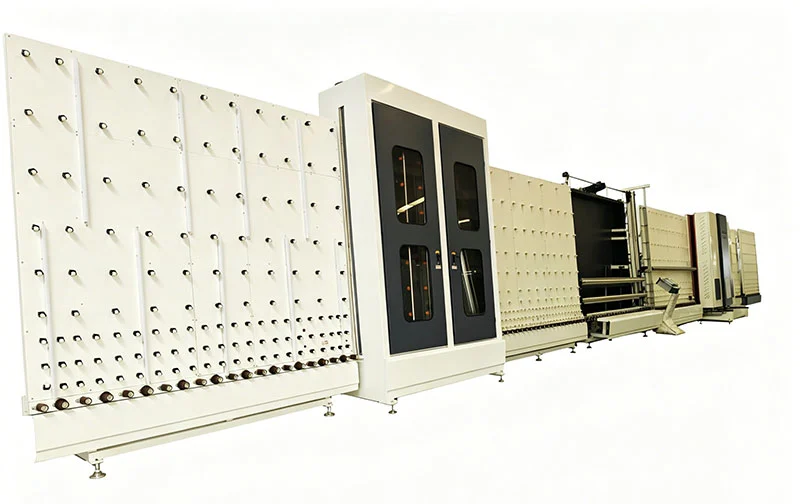

De2000 Verticale CNC-was- en droogperslijn voor geïsoleerde en gehard glasmachinesis gebouwd rond een verticale transportstructuur, waardoor water door de zwaartekracht kan wegvloeien tijdens de was- en spoelfasen en het glasoppervlak vóór het drogen vrij blijft van resterende druppels.

1. Wassen, drogen en persen in één lijn:De drie fasen zijn opeenvolgend op één transportpad gerangschikt. Glasplaten komen aan de laadzijde binnen en gaan naar buiten als geperste isolatieglaseenheden of gereinigde enkele ruiten. Er is geen handmatige overdracht tussen stations vereist. De verticale opstelling neemt minder vloeroppervlak in beslag dan een gelijkwaardige horizontale opstelling.
2. CNC-touchscreenbediening:Een industrieel touchscreen fungeert als operatorinterface. Parameters voor verschillende glassoorten – wastijd, droogtemperatuur, persdruk en transportsnelheid – kunnen als benoemde recepten worden opgeslagen en uit het geheugen worden opgeroepen. Het systeem registreert alarmen en geeft foutcodes weer op het scherm.
3. Hogedrukreiniging met recirculatie:Tweerijige sproeikoppen leveren water met instelbare druk op beide glasoppervlakken. Een meerlaags filtersysteem vangt deeltjes op en zorgt ervoor dat hetzelfde water wordt gerecirculeerd. Het gemiddelde waterverbruik bedraagt ​​circa 0,8 m³ per uur en de filterelementen zijn zonder grote demontage toegankelijk voor reiniging.

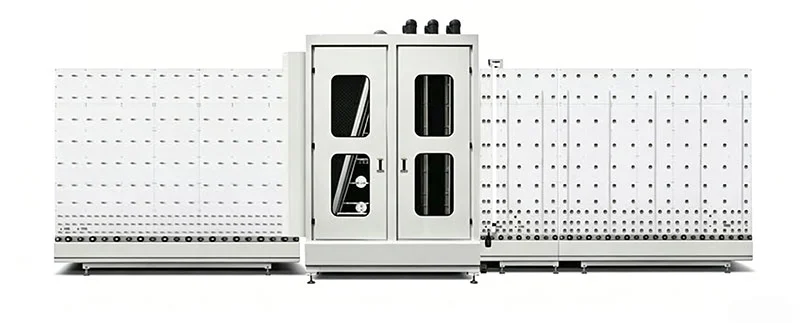

4. Verwarmde luchtdroging:De droogsectie maakt gebruik van een gesloten heteluchtkamer met een temperatuurbereik van 40°C tot 120°C, traploos instelbaar. Lucht wordt door verwarmingselementen gecirculeerd en door luchtmessen op het glasoppervlak gericht. De kamer is afgedicht om het binnendringen van stof te voorkomen, zodat gedroogd glas niet opnieuw wordt vervuild voordat het wordt geperst.

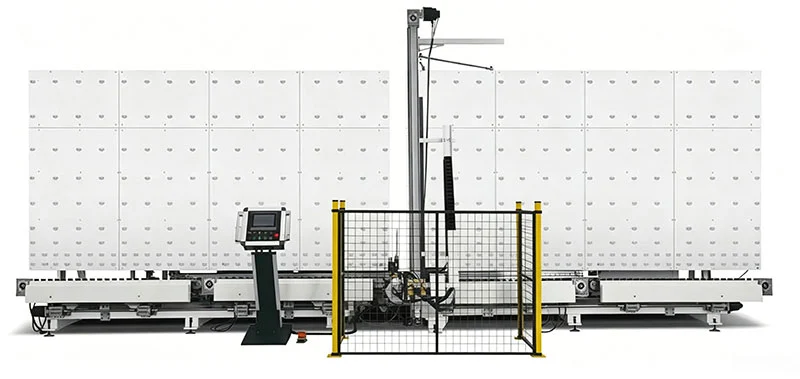

5. Hydraulisch persstation:De perskracht wordt gegenereerd door een hydraulische cilinder waarvan de druk instelbaar is van 0,2 MPa tot 1,2 MPa. De perssnelheid en houdtijd zijn programmeerbaar. Voor gehard glas kan de drukhelling op een zachter profiel worden ingesteld om het risico op breuk te verminderen.
6. Bouw- en onderhoudstoegang:Het frame is vervaardigd uit verdikte koolstofstalen plaat. Lagers, afdichtingen en borstelrollen zijn gespecificeerd voor continu gebruik. Servicepanelen aan de zijkanten van elke sectie bieden toegang tot pompen, filters en ventilatormotoren zonder de transportbandstructuur te verwijderen.
7. Compatibiliteit met glastypes:De lijn omvat isolatieglas, gehard glas, architecturale panelen en vliesgevelglas. De minimale en maximale afmetingen zijn respectievelijk 280×450 mm en 2000 mm breed. Standaard- en aangepaste verwerking worden beide ondersteund door het aanpassen van de opgeslagen parametersets.

Technische specificaties

Alle onderstaande parameters voor de2000 Verticale CNC-was- en droogperslijn voor geïsoleerde en gehard glasmachinesworden geverifieerd tijdens fabriekstests vóór verzending. Bij elke bestelling wordt een inspectierapport vóór levering verstrekt.

Lijnworkflow

Glasplaten bewegen door de2000 Verticale CNC-was- en droogperslijn voor geïsoleerde en gehard glasmachinesin een continue verticale oriëntatie. Bij het laadstation plaatst de operator de ruit op de transportband. Het eerste gedeelte wast beide oppervlakken met gerecirculeerd water via dubbelrijige sproeikoppen, gevolgd door een spoeling met zoet water. Het glas komt vervolgens in de verwarmde droogkamer terecht, waar luchtmessen de hete lucht over het oppervlak richten. Na het drogen gaat het glas naar het persstation. Bij isolatieglaseenheden wordt het afstandsframe – dat al is voorzien van een primaire kit – tussen twee ruiten geplaatst, waarna de hydraulische pers ze onder gecontroleerde druk samenbrengt. Enkelvoudige ruiten van gehard glas kunnen door de lijn gaan als het persstation in de bypass-modus staat. Het afgewerkte glas komt naar buiten aan het loseinde.

Belangrijkste componenten

• CNC-touchscreen en PLC:Industriële controller met kleurendisplay. Slaat meerdere glasrecepten op. Toont de realtime status voor elke sectie en registreert de alarmgeschiedenis.
• Sproeikoppen en filtratie:Roestvrijstalen vlakstraalsproeiers, gerangschikt in dubbele rijen. Een drietraps filtersysteem – grof scherm, fijnmazig en actieve kool – reinigt het gerecirculeerde water voordat het terugkeert naar het sproeicircuit.
• Verwarmings- en droogunit:Elektrische verwarmingselementen in een afgesloten kamer. Luchtmessen zijn zo geplaatst dat ze de volledige glasbreedte bestrijken. Temperatuursensoren sturen terug naar de PLC voor regeling met gesloten lus.
• Hydraulische perscilinder:Dubbelwerkende hydraulische cilinder met druktransducer. De drukkracht, aanlooptijd en houdduur worden op het touchscreen ingesteld.
• Transportsysteem:Gemotoriseerde rollen met rubberen oppervlakken transporteren het glas. De snelheid is variabel van 1 tot 6 m/min via een inverteraandrijving.
• Frame en bescherming:Structuur van koolstofstaal met corrosiebestendige verf. Transparante veiligheidspanelen omsluiten de was- en droogsecties. Bij de laad- en losstations bevinden zich noodstopknoppen.

Fabrikant & Garantie

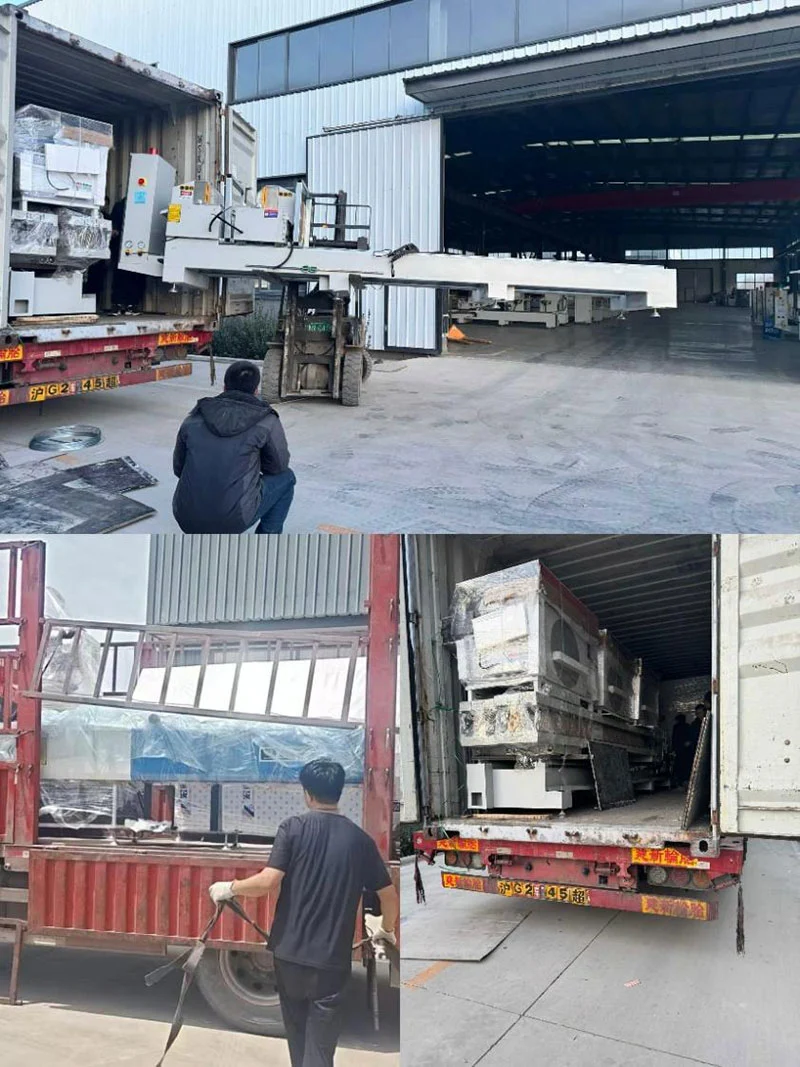

Shandong Lebulang Precision Machinery Co., Ltd., opererend als Lebulang Machine, produceert sinds 1996 glas- en raamverwerkingsapparatuur in de fabriek in Jinan. Het bedrijf omvat R&D, bewerking van componenten, assemblage, testen en verkoop binnen één organisatie. De2000 Verticale CNC-was- en droogperslijn voor geïsoleerde en gehard glasmachineswordt onder dit geïntegreerde systeem gebouwd en rechtstreeks in de fabriek verzonden. CE- en ISO 9001-certificering zijn van toepassing. Een garantie van één jaar dekt de hoofdstructuur, met uitzondering van normale slijtageonderdelen. Technische ondersteuning op afstand en bedieningstraining zijn inbegrepen. Reserveonderdelen zijn op voorraad en kunnen internationaal worden verzonden. Installatie en inbedrijfstelling op locatie kunnen als aparte service worden geregeld.

Veelgestelde vragen

Vraag 1: Welke soorten glas kan deze productielijn verwerken?

EEN: De2000 Verticale CNC-was- en droogperslijn voor geïsoleerde en gehard glasmachinesis gebouwd voor isolatieglas en gehard glas, en ondersteunt ook architectonisch glas, deur- en raamglas en vliesgevelglas met een dikte van 4 mm tot 25 mm. Het is niet ontworpen voor glas dunner dan 3 mm of dikker dan 25 mm.

Vraag 2: Is de machine moeilijk te bedienen voor nieuwe medewerkers?

A: De bediening maakt gebruik van een CNC-touchscreen met opgeslagen recepten voor verschillende glassoorten. Er wordt een Engelstalige handleiding en videogids meegeleverd. Tijdens de installatie is begeleiding op afstand beschikbaar. Op basis van feedback van productielocaties zijn operators binnen één tot twee werkdagen vertrouwd met de dagelijkse bediening.

Vraag 3: Hoe vaak heeft het circulerende watersysteem onderhoud nodig?

A: Dankzij het meerlaagse filtratiesysteem kan water gedurende langere perioden worden gerecirculeerd. De filterschermen moeten worden gecontroleerd en gereinigd volgens een schema dat wordt bepaald op basis van de dagelijkse glasdoorvoer. Vervangende filterelementen zijn verkrijgbaar als reserveonderdelen. Het niveau van de watertank wordt periodiek bijgevuld om verdamping te compenseren.

Vraag 4: Kan de apparatuurspanning worden aangepast voor verschillende landen?

A: De standaardconfiguratie werkt op 380V driefasig 50Hz. De spanning en frequentie kunnen worden gespecificeerd op het moment van bestelling (bijvoorbeeld 220V/60Hz of 415V/50Hz), zodat de machine voldoet aan de lokale stroomnormen zonder dat er een externe transformator nodig is.
