220×250 mm zware thermische breukprofielkartelmachine

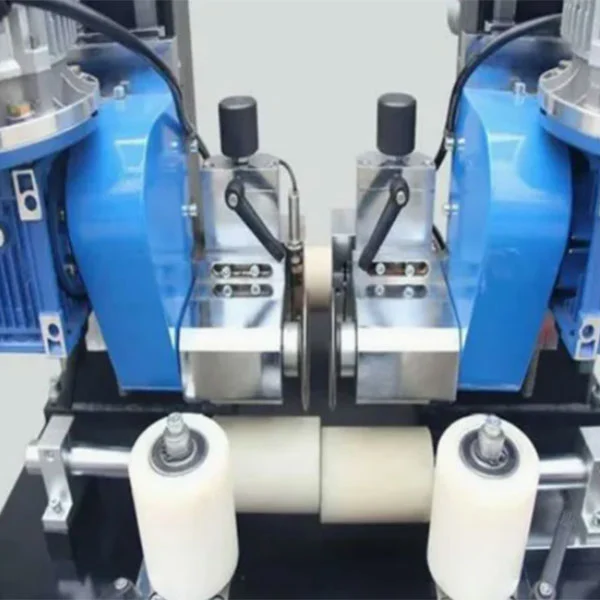

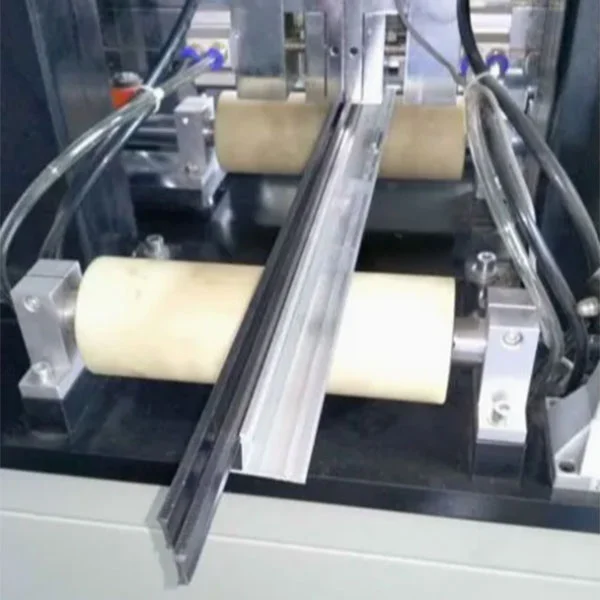

Deze heavy-duty kartelmachine bereidt thermisch onderbroken aluminium profielen voor voor het inbrengen van strips en verwerkt secties tot 220 mm breed en 250 mm hoog. Twee motoren van 1,5 kW drijven een paar kartelmessen van gehard staal aan, elk met een diameter van 90 mm. De voedingssnelheid is traploos instelbaar van 6 tot 70 meter per minuut via een inverteraandrijving, waardoor operators de snelheid kunnen afstemmen op de profieldoorsnede en het productievolume. De karteldiepte blijft uniform omdat de steunwielen over een bereik van 0–20 mm omhoog of omlaag kunnen worden gebracht, waardoor hoogtevariaties in de extrusie worden gecompenseerd.

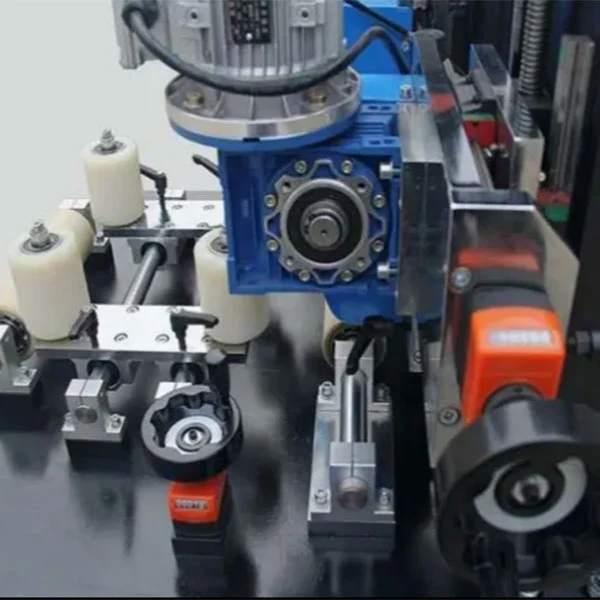

De positionering van de messen wordt verzorgd door gemotoriseerde assen in combinatie met fijnafstelbare handwielen, die zowel verticale als horizontale richtingen bestrijken. Deze regeling verkort de omsteltijd bij het wisselen van profieltype en maakt het praktisch om kleinere batches uit te voeren zonder dat dit ten koste gaat van de herhaalbaarheid van de instellingen. Het frame is een gelaste staalconstructie en de bewegingscomponenten rijden op Taiwanese HIWIN-lineaire rails met Schneider-elektriciteit in het besturingscircuit - een combinatie die zorgt voor een stabiele gereedschapsaangrijping en lage trillingen tijdens hogesnelheidsritten.

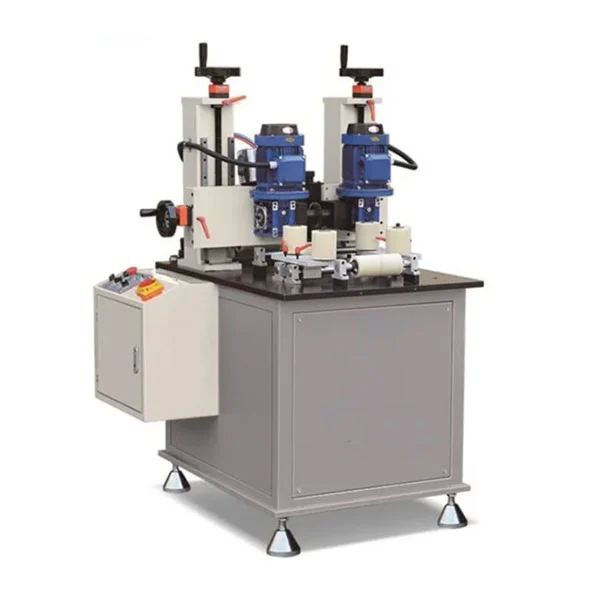

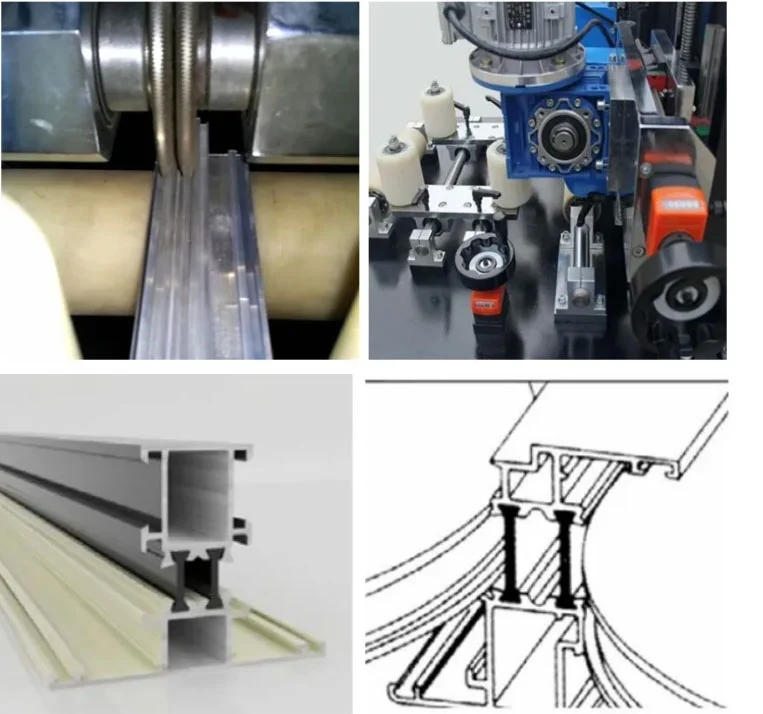

De totale afmetingen van de 220 x 250 mm zware thermisch onderbroken profielkartelmachine zijn 1000 x 1100 x 1550 mm, met een gewicht van ongeveer 800 kg. Het werkt op een driefasige voeding van 380 V en is CE-gecertificeerd. Standaard veiligheidsvoorzieningen omvatten een noodstop en bewaking van de werkzone. Toepassing omvat thermisch onderbroken profielen voor ramen, deuren, vliesgevels en industriële aluminium profielen waarbij een sterke mechanische verbinding tussen het aluminium en de isolatiestrip vereist is.

Lebulang Machine, dat al bijna 30 jaar aluminiumverwerkingsapparatuur produceert in zijn Chinese fabriek, produceert deze karteleenheid. Aangepaste OEM-configuraties zijn beschikbaar en de machine wordt rechtstreeks in de fabriek geleverd. Het ontwerp is ontworpen voor eenvoudig dagelijks onderhoud en installatiebegeleiding op afstand is inbegrepen zonder extra kosten.
