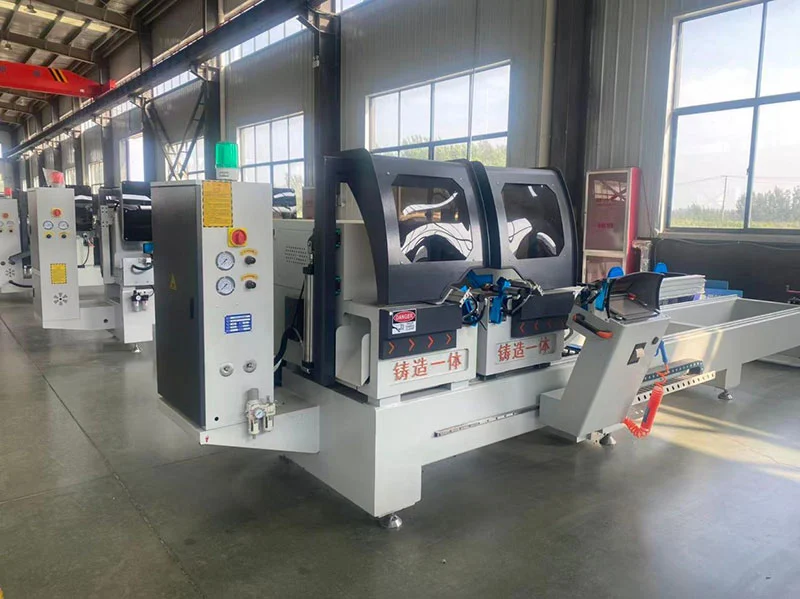

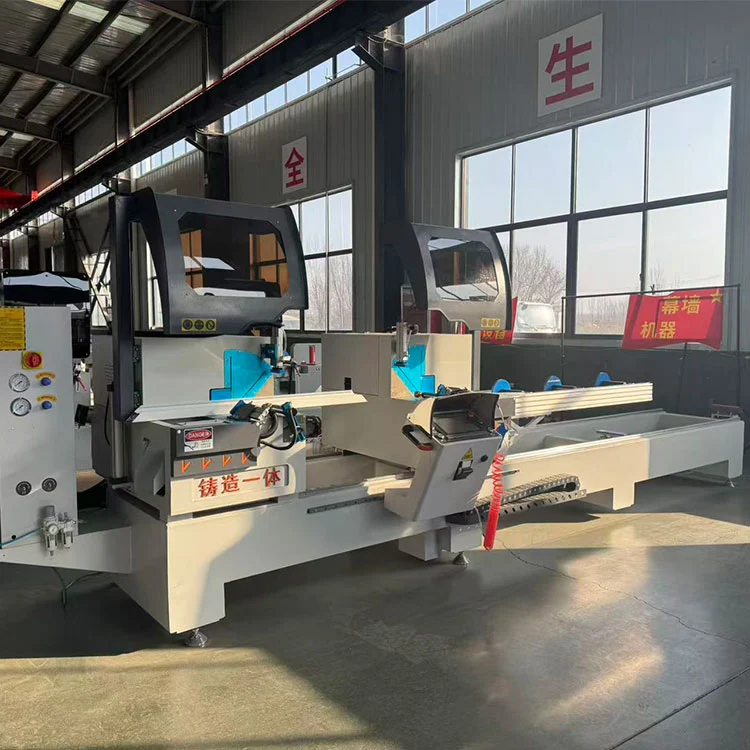

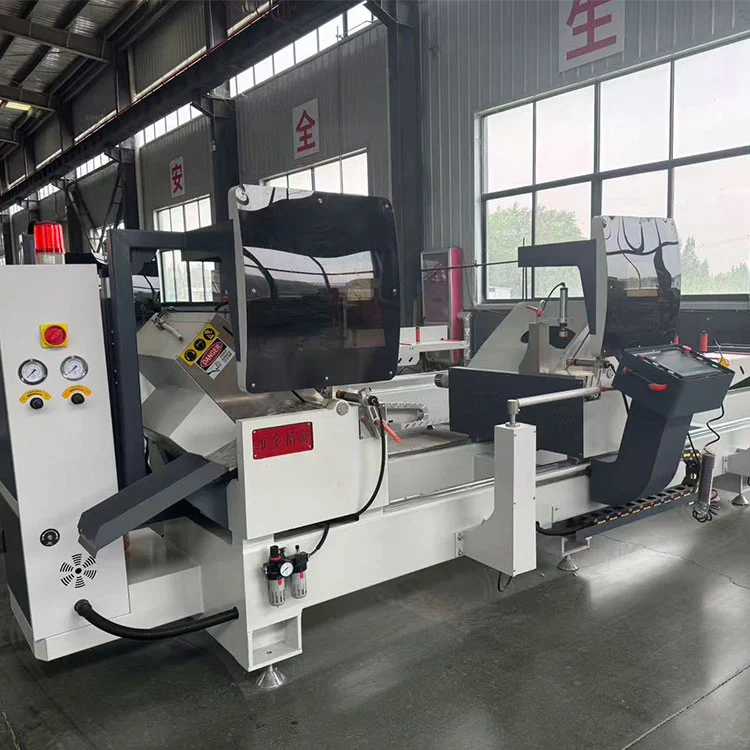

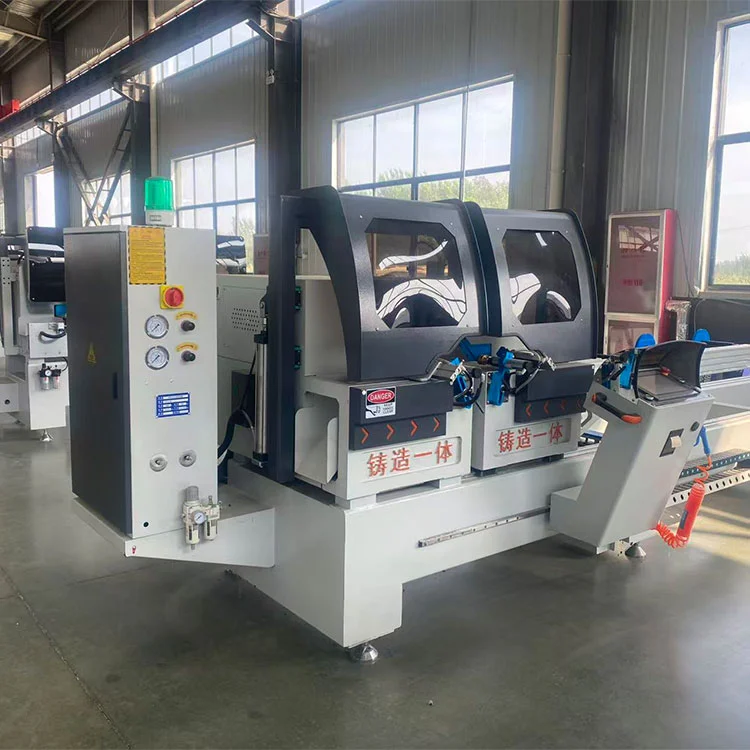

Dubbele verstekzaag voor de productie van raamkozijnen
45 en 90 graden dubbele verstekzaag voor de productie van raamkozijnen is een robuuste, zeer nauwkeurige snijmachine met dubbele kop, ontworpen voor aluminium, PVC, UPVC en thermische onderbrekingsprofielen in de productie van ramen, deuren en vliesgevels. Het levert nauwkeurige, herhaalbare sneden van 45° en 90° met braamvrije randen, en ondersteunt zowel onafhankelijke als dubbele synchrone werking voor maximale productiviteit. Het merk Lebulang maakt machines van hoge kwaliteit.

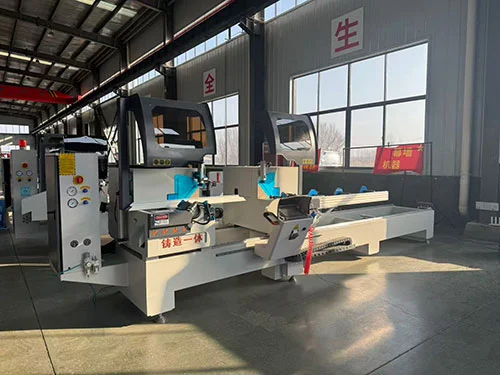

Deze dubbele verstekzaag voor de productie van raamkozijnen, gebouwd in de Chinese fabriek van Lebulang Machine waar al bijna drie decennia aluminium- en PVC-verwerkingsapparatuur wordt vervaardigd, zaagt profielen op 45° en 90° voor de fabricage van ramen, deuren en vliesgevels. Het verwerkt aluminium, PVC, UPVC, thermische onderbrekingen en koperextrusies. Twee snijkoppen – T1 vast en T2 gemotoriseerd – zitten op een gedeelde precisiegeleiderail en kunnen gelijktijdig werken, waarbij de rechterkop wordt bewogen door een servoaandrijving voor lengtepositionering.
Een geïntegreerde gegoten werkbank en direct aangesloten spindelmotoren vormen de kernstructuur. Elke zaagkop wordt aangedreven door een motor van 3 kW, die een zaagblad met een diameter van 500 mm met hardmetalen punten ronddraait bij 3000 tpm. Pneumatische klemmen borgen het werkstuk en een luchthydraulische dempingscilinder regelt de voeding. Het gelaste stalen frame en de gietijzeren basis werken samen met HIWIN lineaire rails en elektrische componenten van Schneider om de herhaalde nauwkeurigheid van de vaste lengte binnen ± 0,1 mm en de ruwheid van het snijoppervlak op Ra 12,5 µm te houden. Maximale snijlengte is 5000 mm, met een kortsnijfunctie die reikt tot 200 mm. Bij 45° bedraagt de sectiecapaciteit 150 × 170 mm; bij 90° kan hij 150 × 345 mm verwerken, inclusief vierkante buizen tot 150 × 200 mm.
Een volledig gesloten beschermkap, noodstop en overbelastingsbeveiliging zijn standaard. Een speciaal spaanafzuig- en vacuümsysteem vangt ongeveer 70% van het vuil op, en een gepatenteerde roterende hefsteunbeugel voorkomt dat het profiel halverwege de overspanning doorzakt. Gegevens kunnen worden geïmporteerd via LAN, USB, Bluetooth of handmatige invoer, en het besturingssysteem kan worden gekoppeld aan algemene optimalisatiesoftware. Een labelprinter en een foutpreventiefunctie – die het snijden blokkeert wanneer een profiel buiten de tolerantie valt – zijn ook ingebouwd. De machine werkt op een driefasige voeding van 380 V en vereist een luchtdruk van 0,6–0,8 MPa.
CE-certificering is van toepassing en aangepaste OEM-configuraties worden geaccepteerd. Lebulang Machine levert de zaag af fabriek met een ontwerp dat gericht is op eenvoudig dagelijks onderhoud. Installatiebegeleiding op afstand wordt zonder extra kosten aangeboden.
Dubbele verstekzaag van 45 en 90 graden voor aluminium en PVC-ramen Kenmerken:
- A. snijden van industriële aluminium profielen, PVC profielen, aluminium deuren en ramen, vliesgevelmaterialen.
- B. Operatie zonder geschoolde werknemers, lost de rekruteringsproblemen van de fabriek op
- C. labelafdrukfunctie,
- D. Foutpreventiefunctie: profielfout buiten het bereik van niet snijden.
- e. Uiterst nauwkeurige, geïntegreerde gietwerkbank, geïntegreerde spindel direct aangesloten motor,
- F. lucht-vloeistof dempingscilinder, T1, T2 koppen bevinden zich op de geïntegreerde geleiderail.
- G. Ondersteunt meerdere gegevensimportmodi: internet, LAN, U-schijf, Bluetooth, handmatige invoer, enz.
- H. Kan de markt gemeenschappelijke optimalisatiesoftware data docking realiseren.
- i. Milieubeschermingsfunctie, unieke spaanverwijdering, stofzuigontwerp, stofzuigsnelheid van 70%, schone locatie, vermindering van de reinigingsfrequentie, verbetering van de werkefficiëntie.
- J. Het is uitgerust met een gepatenteerde roterende hefbeugel om snijfouten veroorzaakt door middenhangen te voorkomen, en uitgerust met een beweegbare profielbeugel.
- k. De nieuwste boogsnijtechnologie, het zaaggedeelte is veiliger, sneller en betrouwbaarder.
Dubbele verstekzaag van 45 en 90 graden voor aluminium en PVC-ramen
✅ Precisiesnijden met dubbele hoek
- • Automatisch verstelbare hoeken:45° / 90°(tussenhoeken optioneel)
- • ±0,1 mm positioneringsnauwkeurigheid; schone, strakke verstekverbindingen voor kozijnen
✅ Compatibiliteit met meerdere materialen
- • Bezuinigingenaluminium, PVC, UPVC, thermische onderbreking, koperprofielen
- • Geoptimaliseerd voor ramen, deuren, vliesgevels en architecturale extrusies
✅ Hoog rendement met dubbele kop
- • Twee gesynchroniseerde koppen; gelijktijdig snijden aan beide uiteinden
- • Rechterkop servo-aangedreven voor snelle, nauwkeurige lengteaanpassing
- • 2--3× sneller dan zagen met één kop; ideaal voor massaproductie
✅ CNC/digitale besturingsopties
- • Digitaal display: snelle lengteaflezing, eenvoudige bediening
- • CNC-upgrade: 10″ touchscreen, programmaopslag, USB import/export
✅ Zware en stabiele constructie
- • Robuust gelast stalen frame + gietijzeren onderstel; minimale trillingen
- • Hoogwaardige componenten: HIWIN-lineaire rails, Schneider-elektriciteit, hardmetalen bladen
✅ Veilig en gebruiksvriendelijk
- • Volledig gesloten veiligheidskappen, noodstop, overbelastingsbeveiliging
- • Automatische terugtrekking van het mes; pneumatische klemming voor veilige profielbevestiging
✅ CE-gecertificeerd en betrouwbaar
- • Voldoet aan de EU-veiligheidsnormen; 24/7 continu bedrijf
- • 12--24 maanden garantie; levering van reserveonderdelen op lange termijn
Technische specificatie
| Voeding | 380v 50hz |
| Zaagkopmotor | 2× 3KW/3000r/min |
| Werkdruk | 0,6 ~ 0,8 MPa |
| Luchtverbruik | 60L/min |
| Snijlengte | Max5000 mm min. 280 mm (kortsnijfunctie is de kortste 200 mm) |
| Snijbreedte | Maximaal 150 mm |
| Max. Snijhelling | 45°150×170mm 90°150×345mm |
| Max. snijden van vierkante buizen | 150×200mm |
| Snijhoek | 45 graden 90 graden |
| Voersnelheid | continu levensvatbaar 0-4m/min |
| Zaagbladspecificatie | ø500 × ø30 × 4,4× Z120 |
| dimensie | 6550× 1300× 1800mm |
| gewicht | 2000 kg |
| Nauwkeurigheid van herhaalde vaste lengte | ≤ 0,1 mm |
| Toegestane snijhoek van de sectie | ± 3' |
| Vlakheid van het snijprofiel | ≤ 0,02 m |
| Ruwheid van het snijprofiel | Ra12,5μm |
Belangrijkste componenten
- Zaagbladen: Geïmporteerde bladen met hardmetalen punten voor gladde, braamvrije sneden

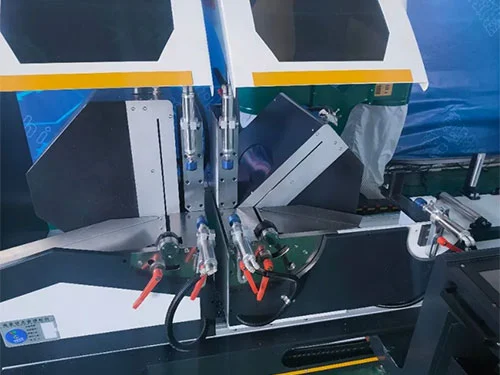

- Pneumatische klemmen: Horizontale/verticale klemmen voor stevige profielbevestiging
- Lineaire rails: Taiwan HIWIN-precisierails voor soepele beweging
- Configuratiescherm: Intuïtief digitaal display of 10″ CNC-touchscreen
- Veiligheidssysteem: CE-conforme afschermingen, noodstop, overbelastingsbeveiliging
Klantenservice
- Garantie: 1 jaar (gratis onderdelen en technische ondersteuning)
- Installatie: Ingenieurs beschikbaar voor installatie en training in het buitenland
- Reserveonderdelen: Levering op lange termijn tegen fabriekskosten
- Steun: 24/7 online technische ondersteuning (videogesprek, diagnose op afstand)
