5-assige CNC-samengestelde verstekzaag
Onze 5-assige CNC-verstekzaag van het merk Lebulang is speciaal ontworpen voor het nauwkeurig zagen van grote volumes in aluminium kastframes, raamprofielen, deurkozijnen en architectonische vliesgevelsystemen. Met een krachtig 5-assig CNC-systeem en een breed rotatiebereik van 22,5°–135° kan deze machine elke samengestelde hoeksnede verwerken met een ongeëvenaarde snelheid, nauwkeurigheid en consistentie - ideaal voor moderne werkplaatsen voor aluminiumproductie. Onze fabriek is gevestigd in Jinan.
Deze 5-assige CNC-verstekzaag is vervaardigd door Lebulang Machine, een gespecialiseerde, in China gevestigde fabrikant met bijna 30 jaar fabriekservaring op het gebied van raam- en deurverwerkingsmachines. Hij is ontworpen voor het zagen van aluminiumprofielen die worden gebruikt in kastframes, vliesgevelgevels en architectonische extrusies. De machine bestrijkt horizontale verstekhoeken van 22,5° naar buiten tot 135° naar binnen en verticale schuine hoeken van 45° tot 90°, waardoor samengestelde hoeksneden in één enkele handeling mogelijk zijn.

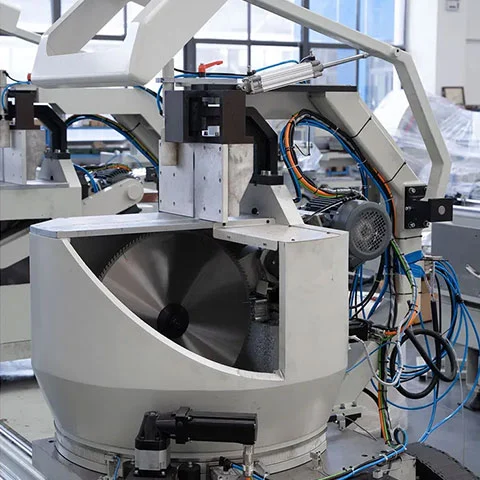

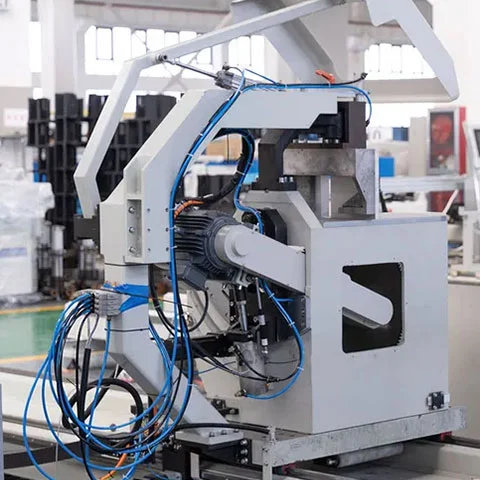

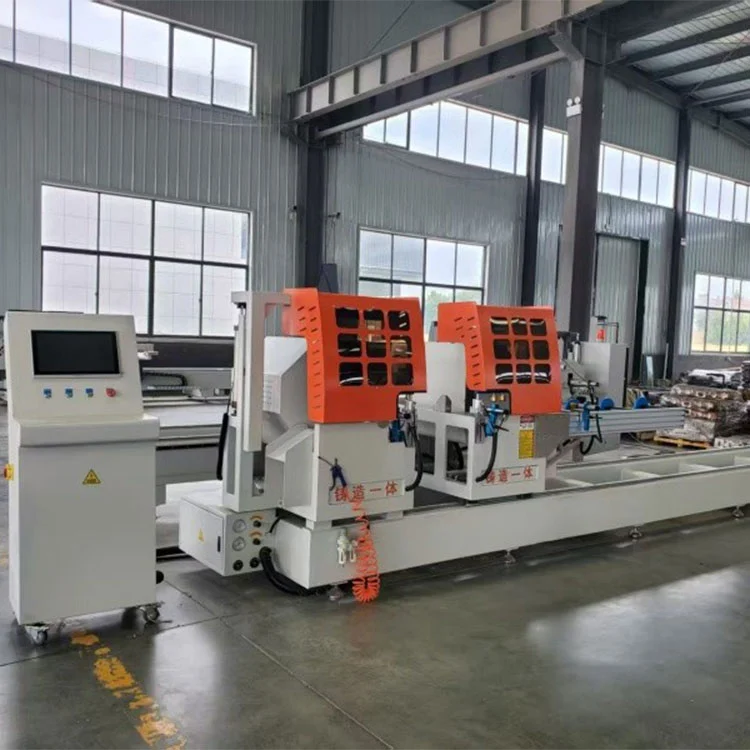

De zaag is gebouwd met twee onafhankelijke snijkoppen – een vaste linkerkop en een gemotoriseerde rechterkop – die profiellengtes tot 6000 mm aankan. Een radiaal voedingsmechanisme met opwaartse slag combineert draaiende en lineaire beweging om de snijcapaciteit te maximaliseren. Het zaaggedeelte bereikt een afmeting van 200 mm x 200 mm bij 90°, aangedreven door een zaagmotor van 3 kW die een zaagblad van Ø600 mm aandrijft.

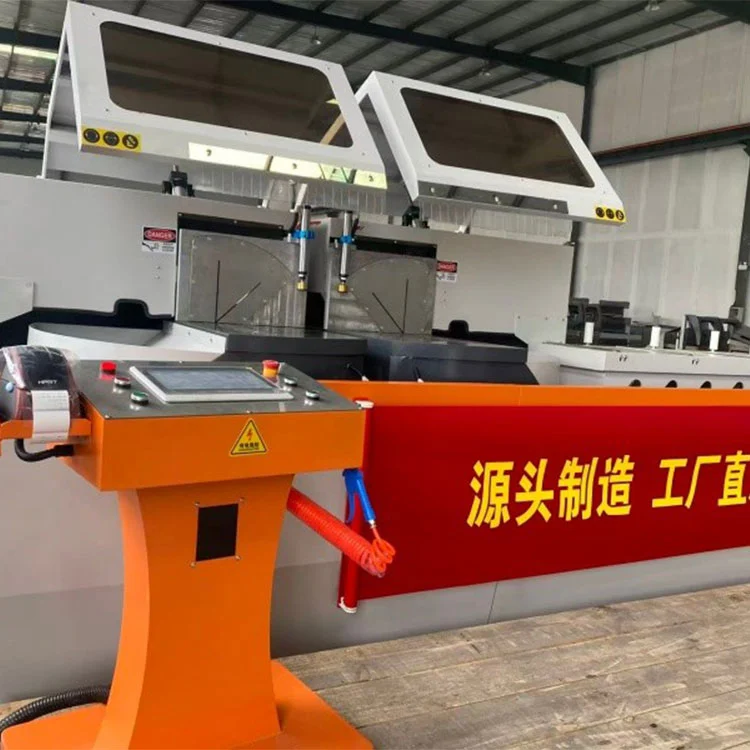

De besturing wordt beheerd via een industrieel CNC-systeem met borstelloze servomotoren over alle 5 assen. Een gebruiksvriendelijk 15-inch touchscreen ondersteunt USB- en LAN-gegevensoverdracht voor het programmeren van hoek, lengte en snijmodus. Het systeem omvat automatische compensatie voor lengte- en hoekafwijkingen, waardoor handmatige aanpassingen en materiaalverspilling worden verminderd.
De standaardconfiguratie werkt op driefasige stroom van 380 V met een werkdruk van 0,6–0,8 MPa. Optionele accessoires zijn onder meer een labelprinter, stofafscheider, verlengd materiaalsteunrek tot 8000 mm en een automatisch invoersysteem voor productie in hogere volumes.
De machine is CE- en ISO-gecertificeerd. OEM- en aangepaste specificaties worden ondersteund. Lebulang Machine levert deze apparatuur rechtstreeks in de fabriek, waarbij de nadruk bij het ontwerp ligt op eenvoudig onderhoud en installatiebegeleiding op afstand zonder extra kosten.
22,5°--135° Aluminium kastframe Kenmerken en voordelen
1. 5-assig CNC intelligent besturingssysteem
- Uitgerust met industriële CNC-controller enborstelloze servomotorenvoor alle 5 assen, wat zorgt voor soepele, nauwkeurige en herhaalbare bewegingen.
- 15-inch aanraakschermmet gebruiksvriendelijke interface: programmeer hoeken, lengtes en snijmodi in minuten; ondersteunt USB/LAN-gegevensoverdracht.
- Ingebouwdautomatische compensatievoor lengte- en hoekfouten, waardoor handmatige aanpassingen worden geëlimineerd en materiaalverspilling wordt verminderd.
2. Ongeëvenaarde hoekveelzijdigheid (22,5°--135°)
- Horizontale rotatie: 22,5° (naar buiten) tot 135° (naar binnen) voor onbeperkte verstekhoekcombinaties.
- Verticale kanteling: 45°--90° voor schuine sneden, waardoor complexe 2D-samengestelde hoeken in één doorgang mogelijk zijn.
- Perfect vooraluminium kastframehoeken, deurkozijnverstekken en op maat gemaakte architectonische profielen.
3. Hoogefficiënt snijden met twee koppen
- Twee onafhankelijke snijkoppen (links vast, rechts gemotoriseerd) metsynchrone of individuele werking.
- Maximale snijlengte:6000 mm; verwerkt grote aluminium profielen voor kastframes en vliesgevels.
- Snijcyclus met opwaartse slagmet radiale voeding: Combineert zwenk- en lineaire bewegingen voor maximale snijcapaciteit.
22,5°--135° aluminium kastframe
| Model-NR. | LBL2H-5CNC-600*6000 |
| Automatische rangschikking | Automatisch |
| CNC- of niet | CNC |
| Spanning | 380V |
| Dubbelkops zaagmachine CNC | Aluminium raam en deur |
| Toepassingsindustrie | Gordijngevelgevelproductie-industrie |
| CNC-asnummer | 5 |
| Invoerrichting van het zaagblad | Van de onderkant |
| Diameter zaagblad | 600 mm |
| Aluminium Grondstof Lengte Maximaal | 5000 mm |
| Servosysteem | Schneider |
| Transportpakket | Standaard exportpakket |
| Specificatie | Dubbelkops zaagmachine CNC |
| Handelsmerk | Tianchen |
| Oorsprong | Jinan, Shandong, China |
| HS-code | 84614090 |
22,5°--135° Aluminium kastframe Optionele accessoires
- Labelprinter voor profieltracking.
- Zeer efficiënte stofafscheider.
- Verlengd materiaalsteunrek (tot 8000 mm).
- Automatisch voersysteem voor massaproductie.
5-assige CNC-samengestelde verstekzaag 22,5 ° - 135 ° Aluminium kastframe Technische parameters
- ☆ Voedingsspanning: 380V ± 10% 50 Hz ± 2% driefasig vierdraadssysteem
- ☆ Vermogen zaagmotor: 3 kW 2800 tpm
- ☆ Werkdruk: 0,6 ~ 0,8 MPa
- ☆ Zaagbladspecificaties: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Zaagbladhoek: 45°~90° willekeurige hoek
- ☆ Tafelrotatiehoek: 45 ° ~ 135 ° willekeurige hoek
- ☆ Snijsectiebereik: 200 mm × 200 mm (snijhoek op 90 °, breedte × hoogte, zie het snijsectiebereik)
- ☆ Snijlengte: 700 mm ~ 5000 mm (90 °)
- ☆ Voedingssnelheid mes: 0 ~ 3 m/min
- ☆ Ruwheid van het snijoppervlak: ≤ Ra12,5μm
Veelgestelde vragen
Vraag: Is Lebulang een fabrikant of handelsmaatschappij?
A: Wij zijn tegelijkertijd de fabrikant en de verkoper. Het merk Lebulang is een PROFESSIONEEL raammachinebedrijf in China.
Vraag: Lebulang is de belangrijkste producten?
A: Aluminium raammachines: CNC-snijcentrum, dubbele verstekzaag, eindfreesmachine, CNC-freesmachine, aluminium ponsmachine, eindfreesmachine, kopieerrouter en hoekverbinderzaag, enz.; Houten raammachines: houtzaag, houten raamkozijnmachine, verticale en horizontale boormachine, zwaluwstaartmachine, houtplanner en penmachine, enz.
