800 mm CNC-freesmachine voor gordijngevels

Shandong Lebulang Precision Machinery Co., Ltd., opererend onder het merk Lebulang Machine, produceert sinds 1996 aluminiumverwerkingsapparatuur in de fabriek in Jinan, China. Deze 3-assige servo-CNC-eindfreesmachine verwerkt aluminium vliesgevel- en gevelprofielen, deur- en raamkozijnen en architecturale extrusies. Het beschikt over een X-asverplaatsing van 800 mm, automatische spindelrotatie van 0° tot 90°, een robuuste gietijzeren basis en klemming met meerdere profielen voor batchproductie. Een industrieel CNC-systeem van SYNTEC met een gebruiksvriendelijke HMI ondersteunt USB CAD-import en vooraf geladen profielbibliotheken voor een snelle installatie.

• 800 mm X-as verplaatsing:De800 mm CNC-freesmachine voor gordijngevelsbiedt 800 mm werklengte langs de X-as, waardoor grote vliesgevel- en gevelprofielen in één opstelling kunnen worden ondergebracht.
• 3-assige CNC-servobesturing:X-, Y- en Z-assen worden aangedreven door servomotoren gekoppeld aan precisiekogelomloopspindels. De positioneringsnauwkeurigheid is gespecificeerd op ±0,02 mm, wat consistente pen- en groefafmetingen in productiebatches ondersteunt.
• Robuuste gietijzeren basis:Het machinebed is van gietijzer, ontworpen om trillingen te dempen en de stabiliteit te behouden tijdens frezen op hoge snelheid. Dit draagt ​​bij aan gladde, braamvrije eindvlakken en een langere standtijd.
• Automatische spindelrotatie van 0° tot 90°:De freesspindel kan programmagestuurd van 0° (horizontaal) tot 90° (verticaal) draaien. Horizontale en verticale profieluiteinden kunnen in één klemming worden bewerkt zonder handmatige herpositionering van het werkstuk of gereedschap.
• Multiprofielklemming:De kleminrichting kan 3 tot 5 profielen tegelijkertijd borgen, waardoor batchverwerking van identieke vingerfreesbewerkingen in één cyclus mogelijk is.
• SYNTEC industrieel CNC-systeem:De besturingseenheid omvat een kleuren-HMI, een USB-poort voor het importeren van CAD-bestanden en vooraf geladen profielbibliotheken met gemeenschappelijke pen- en kerfgeometrieën. Operators selecteren het programma, laden de profielen en starten de cyclus zonder G-code te schrijven.

800 mm CNC-freesmachine voor gordijngevels

Hoe het werkt

De800 mm CNC-freesmachine voor gordijngevelswerkt waarbij de operator maximaal vijf aluminium profielen in de pneumatische kleminrichting laadt. Nadat u het bewerkingsprogramma op de SYNTEC-controller hebt geselecteerd – hetzij uit de vooraf geladen bibliotheek of uit een CAD-geïmporteerd bestand – begint de cyclus. De servoaangedreven X-, Y- en Z-assen positioneren de frees aan het eerste profieluiteinde. De spil kan automatisch tussen 0° en 90° draaien om zowel horizontale als verticale oppervlakken te bewerken zonder de werkstukken los te maken. Een hardmetalen frees van Φ350 mm met een toerental van 2800 tpm verwijdert materiaal om pennen, inkepingen en groeven te vormen. De maximale pendiepte is 100 mm en de maximale profieldoorsnede is 330 mm breed bij 180 mm hoog. Nadat de geprogrammeerde reeks aan één uiteinde is voltooid, verplaatsen de assen zich naar het volgende werkstuk. Zodra alle profielen in de batch klaar zijn, worden de klemmen losgelaten en verwijdert de operator de bewerkte onderdelen.

Belangrijkste componenten

• Gietijzeren machinebed:Biedt een stijve, trillingsdempende basis voor de lineaire geleiderails en bewegende assen. De massa van het gietstuk zorgt ervoor dat de snijstabiliteit behouden blijft tijdens zware freesgangen.
• Servomotoren en kogelomloopspindels (X/Y/Z):AC-servoaandrijvingen met nauwkeurig geslepen kogelomloopspindels leveren een positioneringsnauwkeurigheid van ± 0,02 mm over een X-asverplaatsing van 800 mm, een breedtecapaciteit van 330 mm en een hoogtecapaciteit van 180 mm.

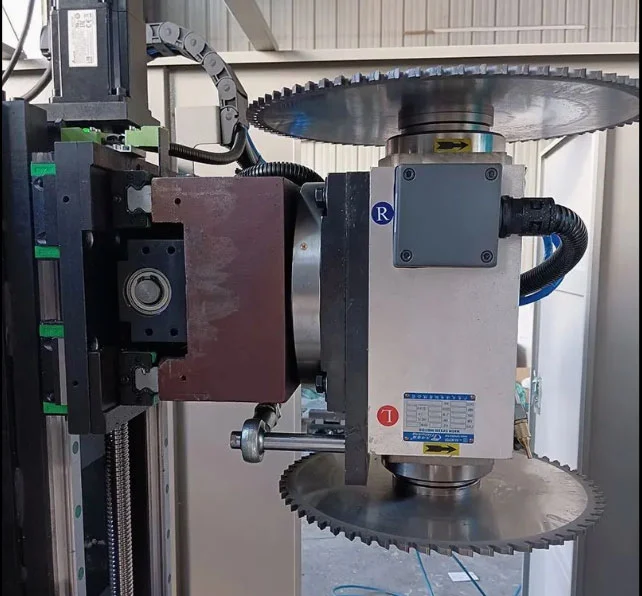

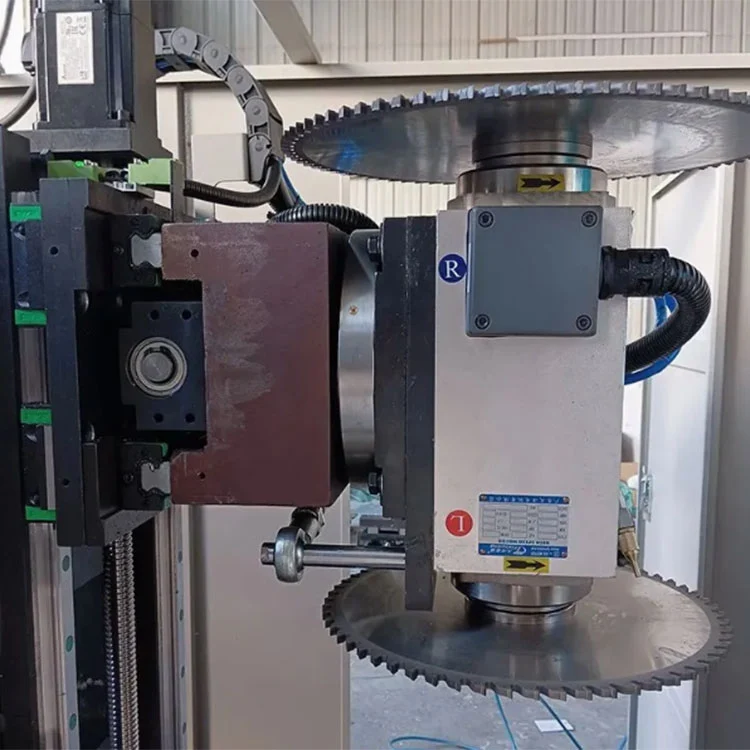

• Roterende spindelmontage:Een motor van 3 kW drijft de frees van Φ350 mm aan met 2800 tpm. Het spilhuis roteert van 0° tot 90° onder servobesturing voor automatische omschakeling tussen horizontaal en verticaal vingerfrezen.

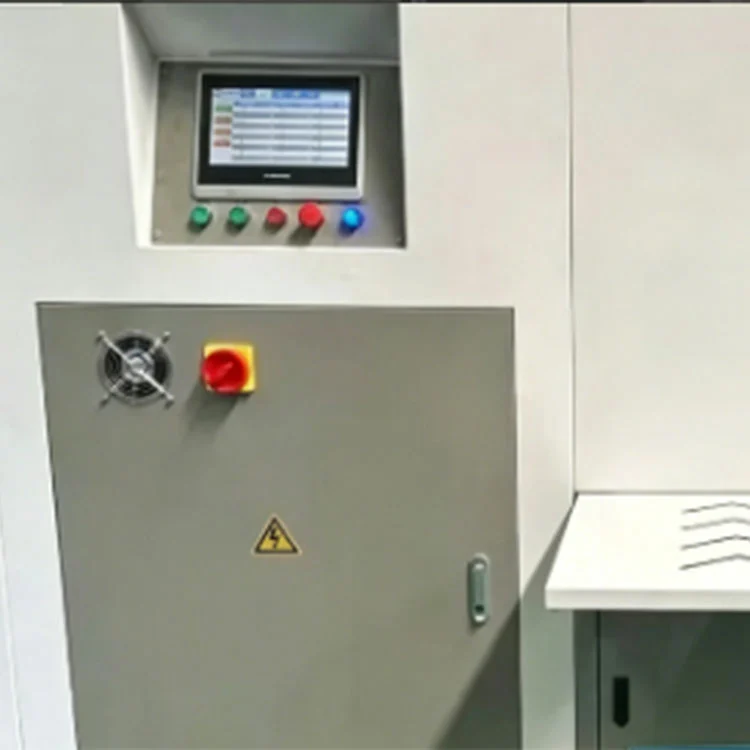

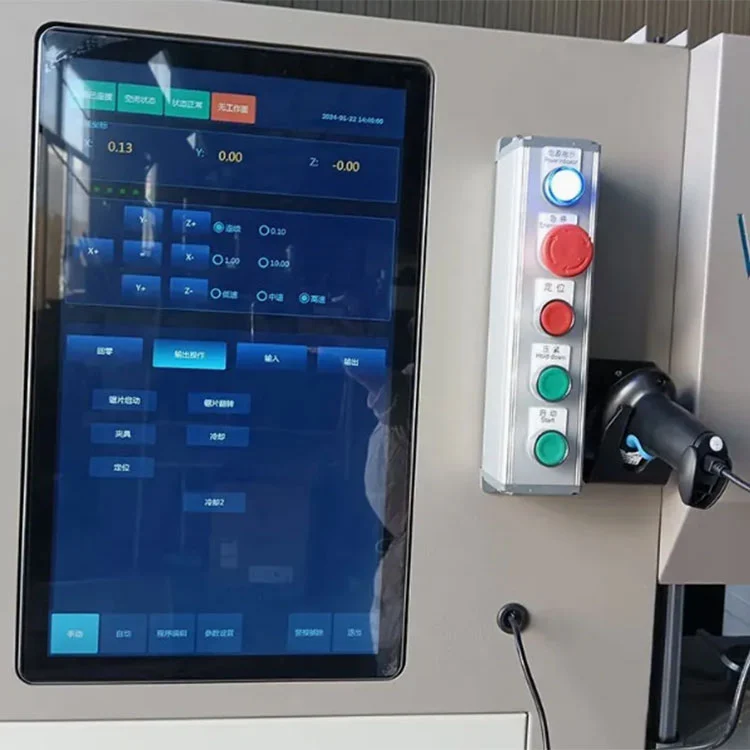

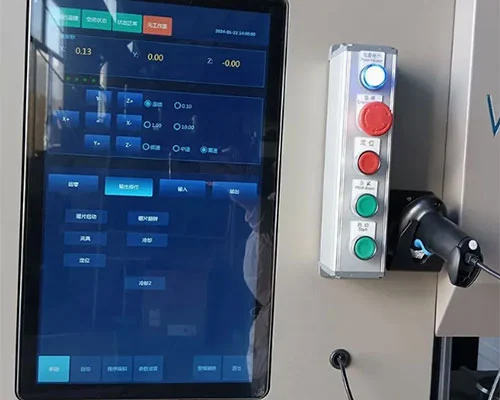

• SYNTEC CNC-besturing:Industrieel CNC-systeem met een HMI met kleurentouchscreen. Slaat profielbibliotheken op, importeert CAD-tekeningen via USB en beheert asbeweging, spilrotatie en opspansequenties.

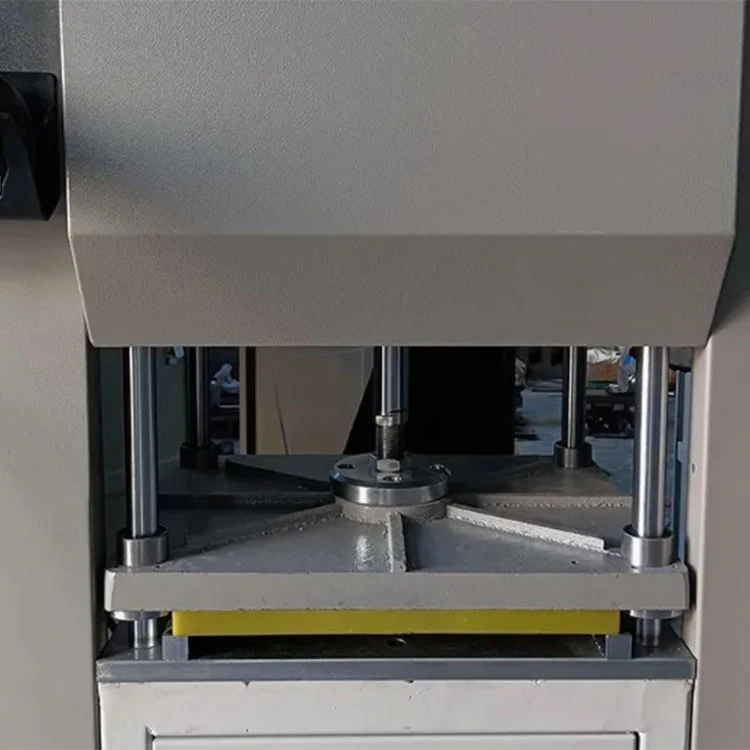

• Pneumatische multiprofielklem:Houdt 3 tot 5 profielen tegelijkertijd vast. De klemkracht wordt geregeld door de luchtdruktoevoer, ingesteld tussen 0,5 en 0,8 MPa. Bekinzetstukken kunnen voor verschillende profieldoorsneden worden verwisseld.
• Veiligheidsbehuizing:Bewakers bewaken de maalzone tijdens bedrijf. An emergency stop circuit halts all axes and spindle rotation when activated.

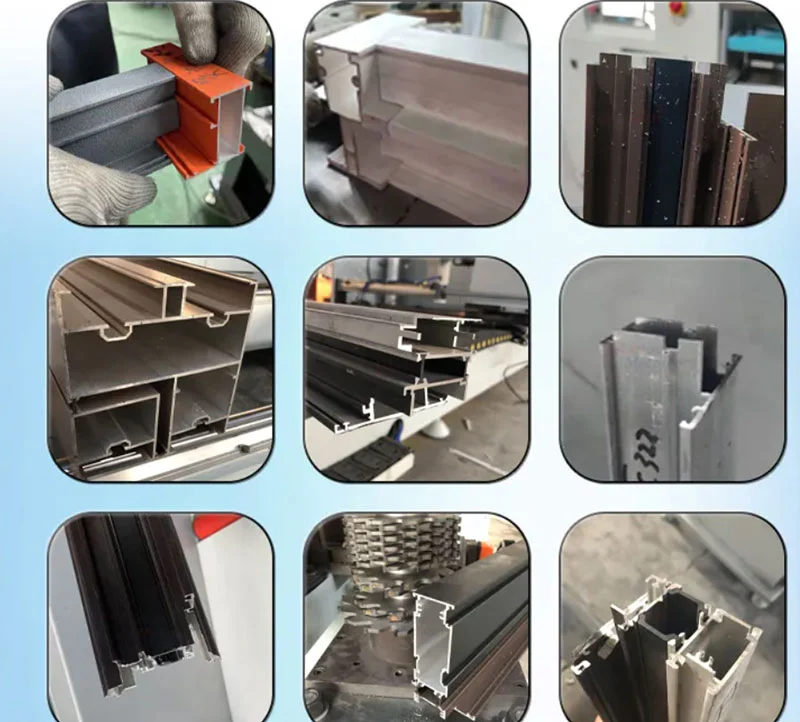

Toepassingen

De800 mm CNC-freesmachine voor gordijngevelswordt gebruikt voor:

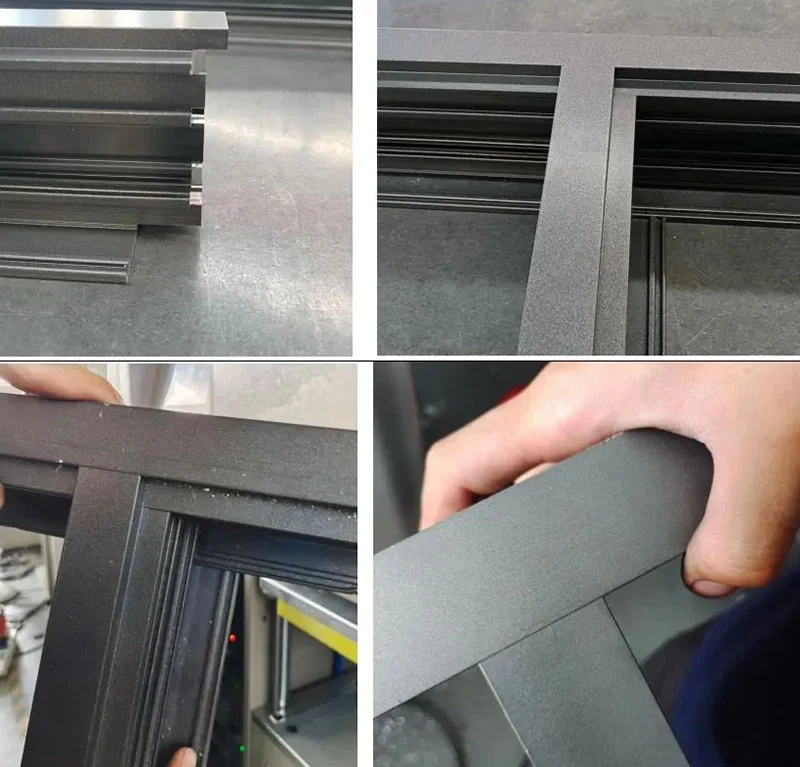

• Kopfrezen van aluminium vliesgevel- en gevelprofiel.
• Deur- en raamkozijnstijl en spiegelpenverwerking.
• Architectonisch inkepingen en groefsnijden van aluminium profielen.

Verpakking en verzending

1. Volledige folieverpakking van de machine ter bescherming tegen vocht.
2. Randbescherming tegen botsingen op alle hoeken en uitstekende delen.
3. Begassingvrije multiplexkist en pallet met staalband voor veilig transport.

Fabrikant & Garantie

• Gevestigde fabrikant:Shandong Lebulang Precision Machinery Co., Ltd. produceert sinds 1996 apparatuur voor de verwerking van aluminium en PVC in de fabriek in Jinan, China.800 mm CNC-freesmachine voor gordijngevelswordt fabrieksmatig geleverd met CE- en ISO 9001-certificering.
• Garantie en ondersteuning:Een garantie van één jaar dekt de hoofdstructuur tegen fabricagefouten. Technische ondersteuning op afstand, bedieningsvideo's en een Engelse handleiding worden zonder extra kosten geleverd.
• Reserveonderdelen:Vaak vervangen artikelen zoals frezen, klembekken en afdichtingen zijn op voorraad en kunnen met reguliere vrachtzendingen worden verzonden.
• Maatwerk:OEM- en ODM-configuraties worden geaccepteerd. Spanning, X-asbeweging en spilspecificaties kunnen worden afgestemd op de eisen van de klant.

Veelgestelde vragen

Vraag 1: Welke profielen kan deze machine verwerken?

A: Het is ontworpen voor aluminium vliesgevelprofielen, gevelprofielen en deur- en raamkozijnsecties. De maximale verwerkingsdoorsnede bedraagt ​​330 mm breed bij 180 mm hoog, met een pendiepte tot 100 mm.

Vraag 2: Hoe werkt de automatische spindelrotatie?

A: De spil draait van 0° (horizontaal) tot 90° (verticaal) onder servobesturing. Hierdoor kan de machine zowel horizontale als verticale profieluiteinden in één opspanning frezen zonder dat de operator het werkstuk handmatig hoeft te verplaatsen of van gereedschap hoeft te wisselen.

Vraag 3: Hoeveel profielen kunnen er tegelijk worden bewerkt?

A: De pneumatische kleminrichting kan 3 tot 5 profielen tegelijk vasthouden, afhankelijk van de profieldoorsnede. Alle opgeklemde profielen worden in dezelfde cyclus bewerkt.

Vraag 4: Is programmeren moeilijk?

A: De SYNTEC-controller bevat vooraf geladen profielbibliotheken met gemeenschappelijke pen- en kerfgeometrieën. CAD-bestanden kunnen ook via USB worden geïmporteerd. Operators selecteren het programma op het touchscreen en starten de cyclus. Er wordt een Engelse handleiding en bedieningsvideo meegeleverd.

Vraag 5: Kan de voeding worden aangepast voor verschillende landen?

EEN: Ja. De standaardconfiguratie maakt gebruik van driefasige stroom van 380 V/50 Hz. Andere spanningen en frequenties kunnen op het moment van bestelling worden gespecificeerd om te voldoen aan de lokale elektrische normen.
