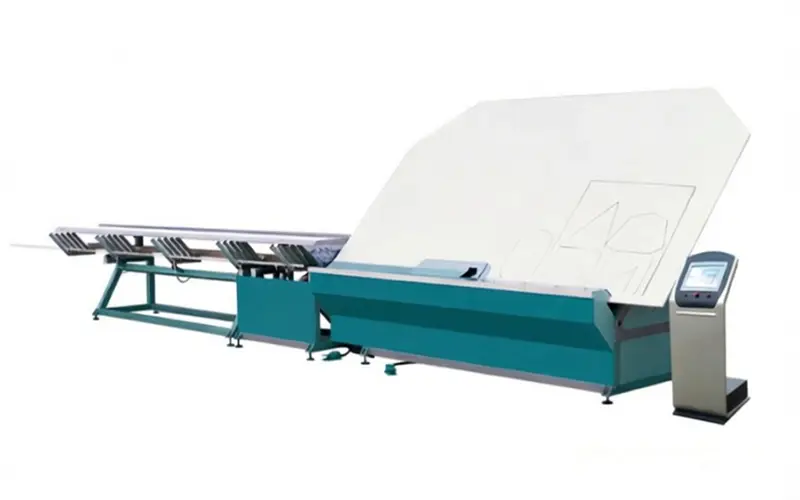

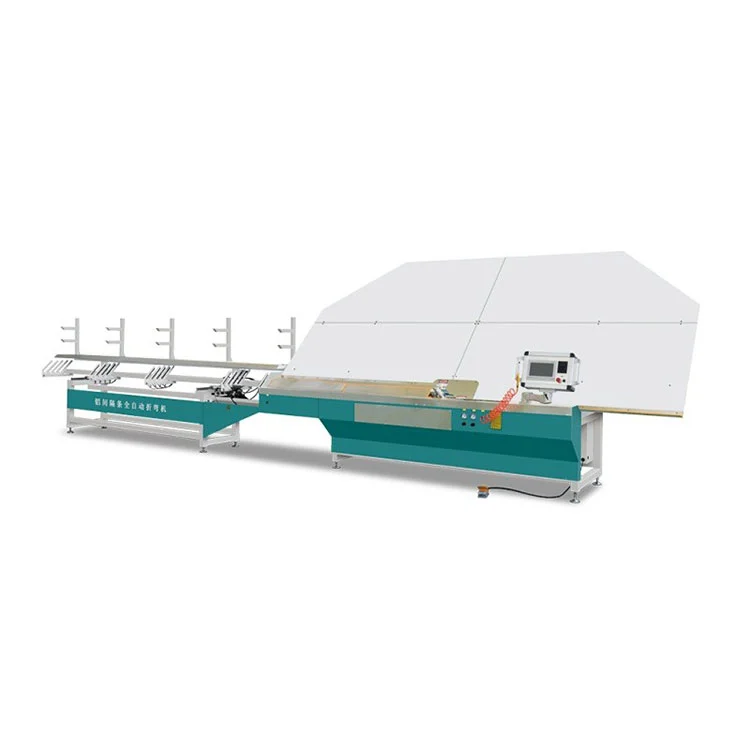

CNC aluminium afstandsbuigmachine voor isolatieglas

Kernfuncties

• Besturingssysteem en aandrijvingen:DeCNC aluminium afstandsbuigmachine voor isolatieglasis uitgerust met een Siemens PLC, Kinco touchscreen, Fuji servodrives en Airtac pneumatische componenten. De hostcontroller beheert de gegevensopslag en programmaselectie, terwijl een subcontroller de real-time machinesequencing afhandelt om invoerfouten door de operator te voorkomen.
• Frees- en framenauwkeurigheid:Een speciaal freesstation vlakt het afstandsoppervlak af voordat het wordt gebogen en in de hoeken wordt verbonden. De afmetingen van het afgewerkte frame blijven binnen ±0,5 mm van de geprogrammeerde waarden, waardoor de integriteit van de hoekafdichtingen in de uiteindelijke IGU behouden blijft.
• Geïntegreerde verwerkingsfuncties:De machine voert automatisch buigen, profielsnijden en naadloze hoekverbindingen uit in één continue cyclus. Er kunnen tweeëndertig framevormen in het geheugen worden opgeslagen. Vier materiaalopslagstations zijn geschikt voor afstandsbreedtes van 6A tot 30A, waardoor een snelle omschakeling tussen verschillende profielen mogelijk is.
• Dubbel buigen en hoekinbrengen:Externe en interne buigkoppen zijn beide beschikbaar. Hoekverbindingen kunnen automatisch worden gemaakt voor volumeproductie of handmatig voor kleine batches en aangepaste vormen, waardoor de operator flexibiliteit krijgt op basis van het ordertype.
• Lasermarkeermodule:Er zijn drie markeermodi selecteerbaar voor het rechtstreeks toevoegen van logo's, productcodes of tekst op het afstandhouderoppervlak voor of na het buigen, die kunnen worden geconfigureerd om te voldoen aan de OEM-labelvereisten.
• Machineconstructie en service-interval:Het frame en de geleidingselementen zijn gebouwd voor industriële gebruikscycli. Gepland onderhoud volgt dagelijkse, maandelijkse en jaarlijkse checklists, waarbij algemeen gebruikte componenten zijn geregeld voor eenvoudige inspectie en vervanging. De fabrikant geeft twee jaar garantie op de complete machine en één jaar gratis vervanging op slijtageonderdelen.

Machinestructuur en werkingsprincipe

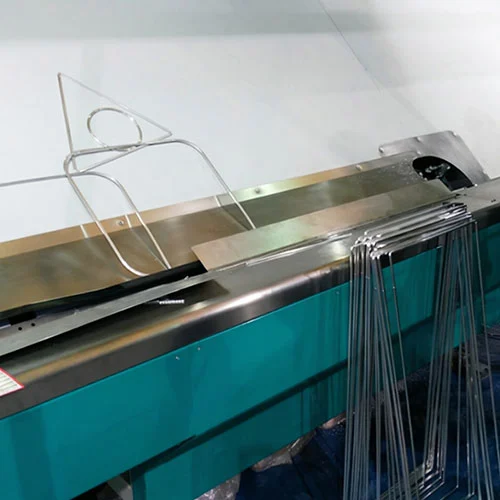

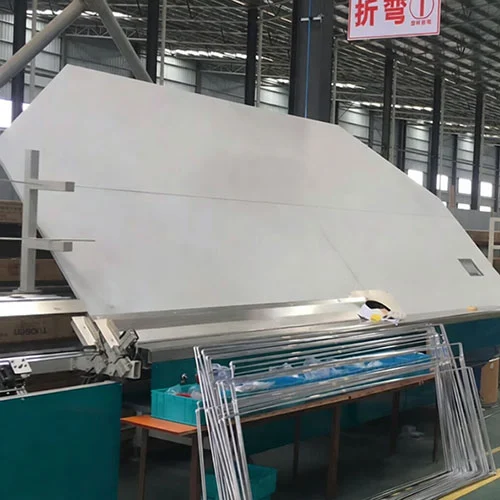

DeCNC aluminium afstandsbuigmachine voor isolatieglasis georganiseerd in zes mechanische subsystemen die de aluminium strip verplaatsen van de ruwe spoelinvoer naar de afgewerkte afstandsframe-uitvoer:

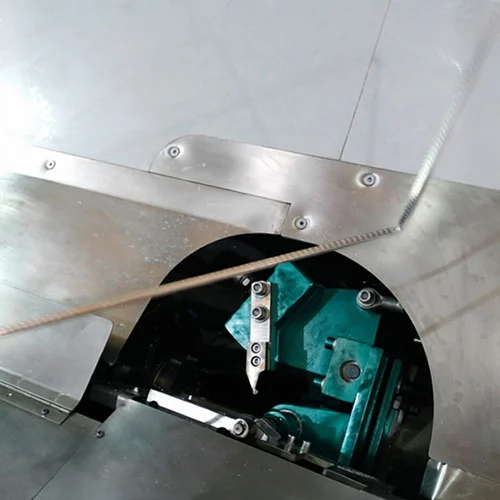

• Buigmechanisme— Accepteert externe of interne buigkoppen, afhankelijk van de configuratie. De geselecteerde kop vormt het afstandsprofiel naar de geprogrammeerde hoekhoek met de benodigde buigradius.
• Freesmechanisme— Een precisiefreeseenheid vlakt het profieloppervlak af voordat het wordt gebogen. Deze stap verwijdert onregelmatigheden die hoekvervorming kunnen veroorzaken en zorgt voor een consistent afdichtingscontact in de voltooide eenheid.
• Overdrachtsmechanisme— Rijdt de aluminium strip vanuit het laadstation door elke verwerkingsfase. De beweging wordt gesynchroniseerd met de servotoevoer om knikken of verkeerde uitlijning van de strip te voorkomen.
• Extra centreermechanisme— Past de positie van de rol aan om de strip gecentreerd te houden wanneer deze het buigstation binnengaat, waardoor kleine zijdelingse drift wordt gecorrigeerd die de maatnauwkeurigheid zou kunnen beïnvloeden.
• Hoekverbindingsmechanisme— Ondersteunt zowel het automatisch splitsen van materialen voor runs met een hoge output als het handmatig splitsen van materialen voor de productie van kleinere volumes of prototypes.
• Automatisch servotoevoermechanisme— Een servoaangedreven invoersysteem transporteert de aluminium strip naar de geprogrammeerde lengte, waarbij de snelheid en positie via de PLC worden geregeld om te voldoen aan de geselecteerde afstandhouderspecificatie.

Producttechnische parameters

Belangrijke componenten en leveranciersinformatie

• PLC en touchscreen:Siemens hoofdcontroller met een Kinco kleurentouchscreen. Programmaselectie en parameterinstellingen worden ingevoerd via het touchscreen; de PLC beheert de uitvoeringstijdstip en vergrendelingen.
• Servo-aandrijvingen:Fuji-servomotoren en -aandrijvingen besturen de invoer- en buigassen en zorgen voor de positioneringsnauwkeurigheid die nodig is voor een frametolerantie van ± 0,5 mm.
• Pneumatisch systeem:Airtac-cilinders, kleppen en fittingen zijn geschikt voor klem-, buigdruk- en hoekinsteekfuncties. Het pneumatische circuit omvat een filter-regelaar-smeerunit op de toevoerleiding.
• Freesspindel:Frezen van gehard staal maken het afstandsoppervlak vlak. De spilsnelheid en voedingssnelheid worden afgestemd op de dikte en breedte van de aluminium strip.
• Frame en geleiderails:De gelaste stalen basis ondersteunt lineaire geleiderails voor de transmissie- en centreermechanismen, waardoor de uitlijning van de strip consistent blijft tijdens continu gebruik.
• Lasermarkeereenheid:Een speciale lasermodule drukt logo's, batchnummers of tekst af in een van de drie configureerbare modi, gepositioneerd voor of na het buigstation, afhankelijk van de productiebehoeften.

Toepassingsbereik

DitCNC aluminium afstandsbuigmachine voor isolatieglaswordt ingezet in productielijnen voor isolatieglas waar aluminium afstandsframes nodig zijn in middelgrote tot grote volumes. Typische gebruikers zijn onder meer:

• Isolatieglasfabrieken die dubbele en driedubbele beglazing produceren voor residentiële en commerciële gebouwen.
• Architectonische glasverwerkers die energiezuinige beglazing, veiligheidsglas en akoestische isolatieproducten leveren.
• Gespecialiseerde verwerkingswerkplaatsen voor aluminium afstandhouders die voorgebogen frames leveren aan andere IGU-producenten.
• Fabrikanten van ramen, deuren en vliesgevels die eigen glasverwerkingsafdelingen exploiteren.

Verpakking en verzending

DeCNC aluminium afstandsbuigmachine voor isolatieglaswordt verzonden in een standaard houten kist van exportkwaliteit met interne versteviging en vochtbestendige verpakking. De kratafmetingen zijn gebouwd rond de voetafdruk van de machine van 10500×1300×1950 mm, met extra ruimte voor accessoiredozen met reservemessen, zegels en gedrukte documentatie. Vóór verzending worden een inspectievideo vóór verzending en een machinetestrapport verstrekt. Standaard leveringsvoorwaarden zijn FOB Qingdao of Jinan, met een typische levertijd van ongeveer 30 werkdagen vanaf de orderbevestiging. Er kunnen transportopties worden geselecteerd die passen bij de haven van bestemming en de lokale leveringsvereisten.

Veelgestelde vragen

Vraag 1: Bent u een fabriek of een handelsonderneming?

A: Lebulang Machine heeft een eigen productiefaciliteit in Jinan, China, waar sinds 1996 glas- en raamverwerkingsapparatuur wordt geproduceerd. R&D, productie en verkoop worden binnen dezelfde organisatie afgehandeld.

Vraag 2: Ondersteunt u maatwerk?

A: Machinefuncties, verwerkingsparameters en markeermodi kunnen worden aangepast aan de productievereisten van de klant onder OEM- of ODM-overeenkomsten.

Q3: Wat is uw levertijd?

A: Standaardmachines worden binnen 30 werkdagen verzonden. Aangepaste configuraties kunnen de doorlooptijd verlengen. Afhankelijk van de bestemming zijn er verschillende vrachtopties beschikbaar.

Vraag 4: Hoe zit het met de garantie en levensduur?

A: De garantie dekt de volledige machine gedurende twee jaar en de slijtageonderdelen gedurende één jaar. De machinestructuur is ontworpen voor industriële bedrijfscycli en de fabrikant onderhoudt een langdurige voorraad vervangende onderdelen.

Vraag 5: Hoe onderhoud ik de machine?

A: Bij de machine wordt een bedieningshandleiding met dagelijkse, maandelijkse en jaarlijkse onderhoudschecklists geleverd. Technische ondersteuning op afstand is beschikbaar voor probleemoplossing en onderhoudsvragen na de installatie.
