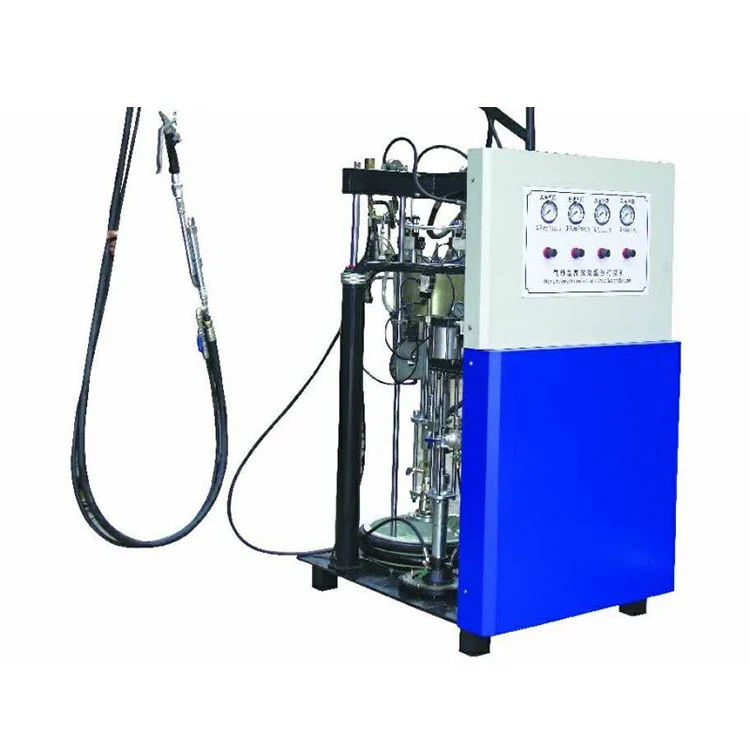

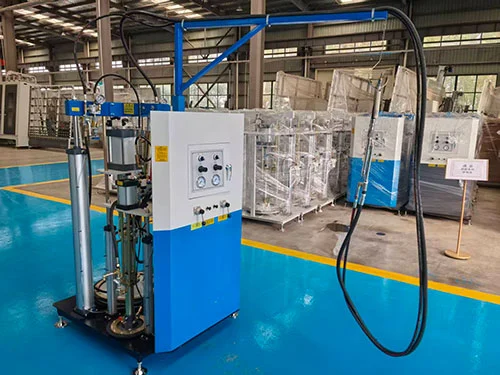

Tweecomponentenkitapplicator voor isolatieglas

Belangrijkste kenmerken

• Volledig pneumatische bediening:DeTweecomponentenkitapplicator voor isolatieglasdraait volledig op perslucht. Er is geen elektrische aansluiting nodig, wat hem praktisch maakt voor gebruik op bouwplaatsen, in tijdelijke werkplaatsen of op locaties waar geen stabiele elektriciteitsvoorziening beschikbaar is.
• Proportioneren en mengen:Een hydraulische doseerpomp, aangedreven door pneumatische motoren met een diameter van 250 mm voor component A en 80 mm voor component B, levert de twee stromen kit in een ingestelde verhouding die instelbaar is tussen 7:1 en 14:1. Een statische mengbuis combineert vervolgens de materialen voordat ze worden gedoseerd.
• Ventiel- en afdichtingsontwerp:De basismateriaalpomp, de verhardingsmiddelpomp en de kleppoorten van de doseerpomp zijn vervaardigd uit een speciale legering die is geselecteerd op weerstand tegen slijtage van afdichtingsmiddelen en chemische aantasting. De fabrikant vermeldt dat er geen lekkage is onder werkdruk bij correct onderhoud.
• Dubbele filtratie op de verhardingsmiddellijn:In het hydraulische circuit van het verhardingsmiddel zijn twee filtereenheden geïnstalleerd. Ze verwijderen deeltjes voordat het onderdeel de doseerpomp bereikt, wat bijdraagt ​​aan een consistente mengkwaliteit en de kans op verstopping van de spuitmonden verkleint.
• Luchttoevoer en -verbruik:De machine heeft een persluchttoevoer nodig tussen 0,5 en 0,8 MPa, met een maximaal luchtverbruik van 0,8 m³/min bij volledige belasting. Er wordt een standaard luchtbehandelingsunit met filter, regelaar en smeerapparaat meegeleverd.

Werkingsprincipe

DeTweecomponentenkitapplicator voor isolatieglaswerkt volgens het pneumatische pompaandrijfprincipe. Perslucht komt het luchtmotorgedeelte binnen, dat twee onafhankelijke zuigerpompen aandrijft: één voor de basisafdichtingscomponent (A) en één voor het verharder (B). Elke pomp zuigt materiaal uit zijn respectievelijke vat van 55 gallon via een zuigslang. De zuigers duwen de twee componenten in een mechanisch gekoppelde verhouding die wordt bepaald door de relatieve diameters van de A- en B-pompmotoren (250 mm en 80 mm). Nadat ze door de afzonderlijke filters zijn gegaan, bereiken de materialen de doseerpomp, die de ingestelde verhouding aanhoudt en ze in een statische mengbuis voert. De operator bedient het doseerpistool en het gemengde afdichtmiddel verlaat de spuitmond, klaar om op de rand van het isolatieglas te worden aangebracht. De pneumatische aandrijving draait alleen wanneer de trekker van het doseerpistool wordt overgehaald, wat betekent dat de pomp stopt wanneer deze niet wordt gebruikt zonder enig elektrisch stuursignaal.

Technische specificaties

Belangrijkste componenten

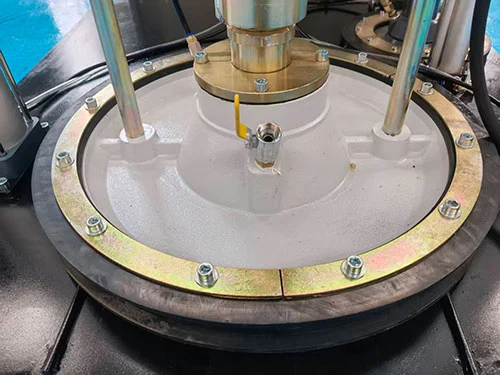

• A-component pomp (basisafdichtmiddel):Een pneumatische motor met een diameter van 250 mm drijft de zuigerpomp aan die het basisafdichtmiddel uit het vat van 55 gallon zuigt. De pompdrukverhouding is 50:1, wat neerkomt op een luchtdruk van 0,6 MPa in een maximale extrusiedruk van ongeveer 30 MPa.
• B-component pomp (verharder):Een pneumatische motor met een diameter van 80 mm drijft een kleinere verdringerpomp aan, aangepast aan het volume verhardingsmiddel dat vereist is door de ingestelde verhouding. De mechanische koppeling tussen de A- en B-motoren bepaalt het proportionele bereik van 7:1 tot 14:1.
• Doseerpomp en kleppenblok:Gelegeerde klepzittingen en afdichtingen zijn bestand tegen de schurende aard van gevulde afdichtingsmiddelen. Het kleppenblok is ontworpen om te worden gedemonteerd voor reiniging en vervanging van afdichtingen tijdens gepland onderhoud.
• Filtereenheden voor verharders:Twee in-line filters met vervangbare elementen vangen deeltjes stroomopwaarts van de doseerpomp op. De filtermaaswijdte kan worden geselecteerd op basis van de aanbevelingen van de fabrikant van het afdichtmiddel.
• Statische mengbuis:Een wegwerpbare of reinigbare statische mixer, bevestigd aan de uitlaat van het doseerpistool. Interne spiraalvormige elementen vouwen de twee stromen afdichtingsmiddel samen terwijl het materiaal wordt geëxtrudeerd, waardoor het mengproces onmiddellijk vóór het aanbrengen wordt voltooid.
• Doseerpistool:Een pneumatisch pistool met een ergonomische handgreep. Door de trekker over te halen wordt de pompcyclus geactiveerd; Als u deze loslaat, stopt de materiaalstroom. Een veiligheidsslot voorkomt onbedoeld leeglopen.

Toepassingen

DitTweecomponentenkitapplicator voor isolatieglaswordt gebruikt in productiefaciliteiten voor isolatieglas voor de randafdichting van dubbele en driedubbele beglazing. Het brengt tweecomponentenkit op polysulfide- of polyurethaanbasis aan op de omtrek van de afstandhouders van gemonteerde IGU-frames. Het pneumatische ontwerp ondersteunt ook beglazingswerkzaamheden op locatie voor vliesgevel- en structurele glasinstallaties waar de stroomvoorziening onbetrouwbaar kan zijn. Typische gebruikers zijn onder meer fabrikanten van isolatieglas, glasverwerkingsfabrieken voor de raam- en deurindustrie en aannemers van gevelmontage die mobiele apparatuur voor het aanbrengen van kit nodig hebben.

Veelgestelde vragen

Vraag 1: Heeft deze machine stroom nodig?

A: Er is geen elektrische aansluiting nodig. De machine werkt volledig op perslucht, waardoor deze kan worden gebruikt op werklocaties, in mobiele werkplaatsen of in productieomgevingen waar het aanleggen van elektrische leidingen naar het lijmstation onpraktisch is.

Vraag 2: Hoe zorgt het voor een nauwkeurige mengverhouding?

EEN: DeTweecomponentenkitapplicator voor isolatieglasmaakt gebruik van mechanisch gekoppelde A- en B-pompen met een vaste diameterverhouding. De doseerpomp handhaaft de ingestelde verhouding via het kleppenblok, en de verhouding kan door de operator worden aangepast binnen het bereik van 7:1 tot 14:1, volgens de specificatie van de fabrikant van het afdichtmiddel.

Vraag 3: Welk onderhoud is vereist?

A: De twee filtratie-eenheden in het verhardingsmiddelcircuit moeten worden geïnspecteerd en de filterelementen moeten worden vervangen volgens een schema dat is gebaseerd op het gebruik van de kit en de vervuilingsniveaus. Het kleppenblok en de pompafdichtingen moeten periodiek worden gecontroleerd op slijtage, vooral wanneer er schurende afdichtingsmiddelen worden gebruikt. Bij de machine wordt een onderhoudshandleiding geleverd.

Vraag 4: Kan het grote batchproductie aan?

EEN: Ja. Met een capaciteit van 4 tot 10 liter per minuut en een standaard vattoevoer van 55 gallon is de machine ontworpen voor continue productie op isolatieglaslijnen. Het vatentoevoersysteem kan worden bijgevuld zonder de productie te stoppen als een extra vatenoverdrachtpomp wordt gebruikt.

Vraag 5: Wat is de minimale bestelhoeveelheid en doorlooptijd?

A: Er kan een enkele eenheid worden besteld. Standaardmachines worden doorgaans binnen 15 tot 30 werkdagen verzonden. Aangepaste configuraties, inclusief specifieke mengverhoudingen of trommelformaten, kunnen de doorlooptijd verlengen.

Vraag 6: Biedt u after-sales ondersteuning?

A: Technische ondersteuning is op afstand beschikbaar, inclusief videobegeleiding voor installatie en probleemoplossing. Op de belangrijkste pneumatische componenten geldt een garantie van één jaar. Reserveonderdelen zoals afdichtingen, filters en statische mengbuizen kunnen worden besteld en uit voorraad worden verzonden.
