100 mm * 3500 mm twee koppen aluminium raamdeur hoekcombinatiemachine

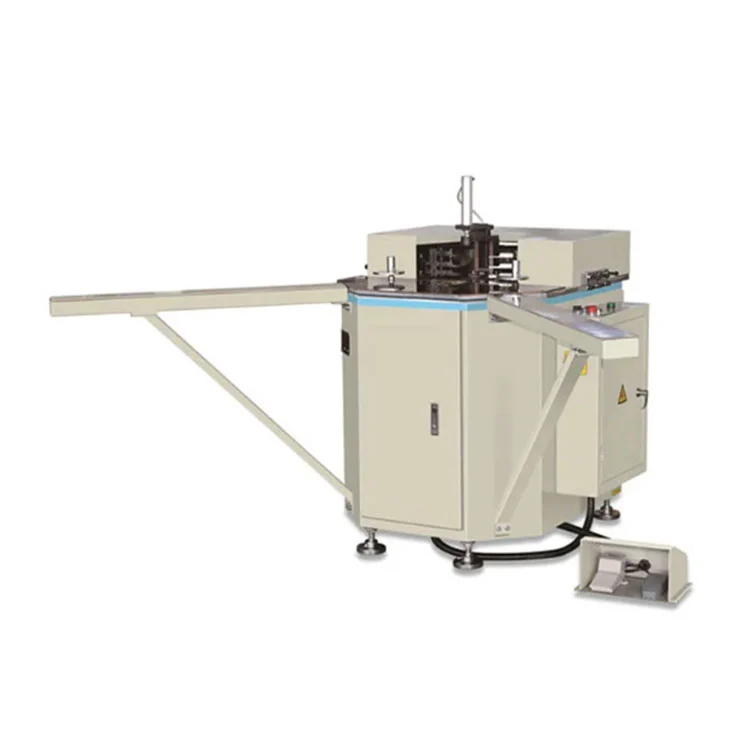

De LBL-merk 100 mm * 3500 mm tweekoppige aluminium raamdeurhoekcombinatiemachine (ook wel dubbelkops hoekkrimpmachine genoemd) is een semi-automatische hydraulische eenheid ontworpen voor het 90 ° hoekkrimpen van aluminiumprofielen bij de raam- en deurproductie. Het werkt twee hoeken in één cyclus af, ondersteunt profielbreedte tot 100 mm en maximale framelengte 3500 mm, ideaal voor middelgrote tot grote batchproductie van zeer sterke aluminium frames. Onze fabriek bevindt zich in China.

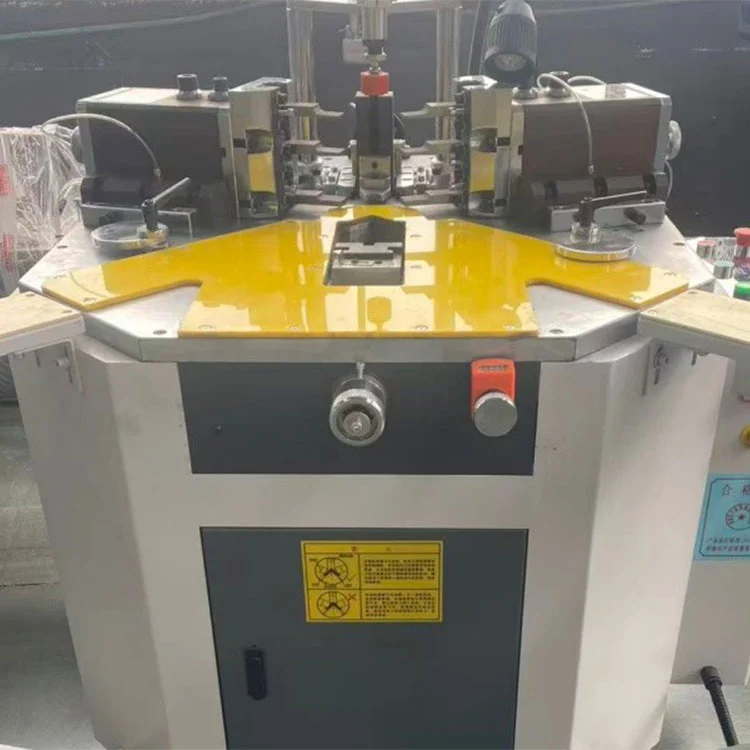

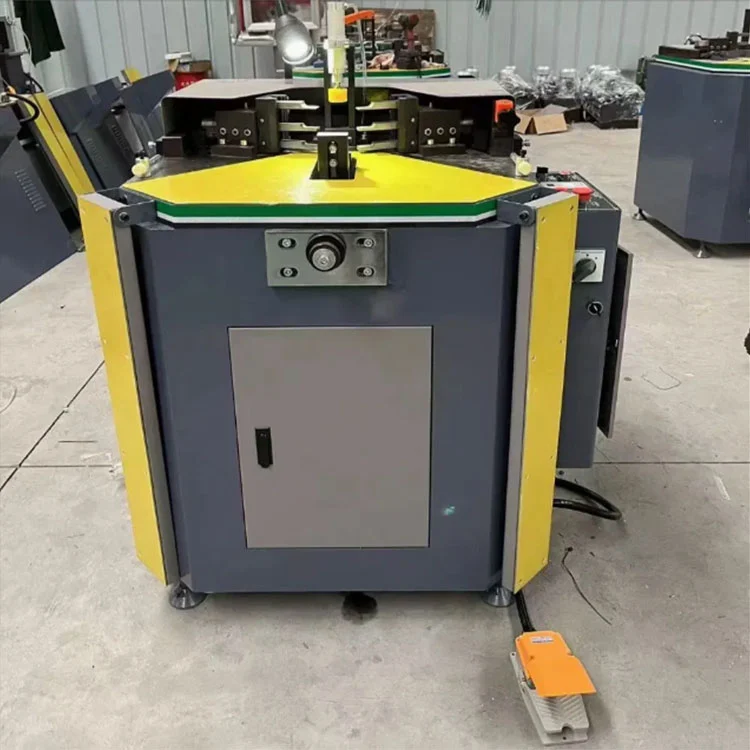

Deze dubbelkops hydraulische unit is ontworpen voor het krimpen van aluminium raam- en deurkozijnen in een hoek van 90° en voltooit twee hoeken in één cyclus. De profielbreedtecapaciteit bedraagt 100 mm en de maximale framelengte bedraagt 3500 mm. De minimale framegrootte is 450 × 450 mm, geschikt voor zowel standaard als redelijk grote constructies.
Het hydraulische systeem levert een nominale druk tussen 15 en 18 MPa en produceert een consistente krimpkracht voor strakke, spleetvrije hoekverbindingen. Twee koppen werken gelijktijdig, wat de cyclustijd verkort in vergelijking met alternatieven met één kop. Pneumatische klemmen worden ingeschakeld voordat het krimpen begint, waarbij voorspanning wordt toegepast die het profiel op zijn plaats houdt en vervorming tijdens het verbindingsproces helpt voorkomen.

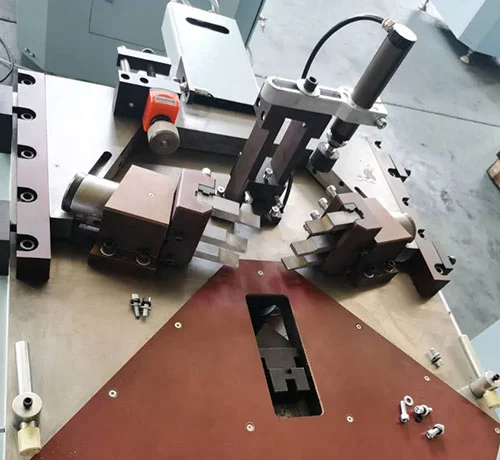

Positionering en gereedschapsaanpassingen zijn mechanisch. De binnenste en buitenste positioneringsblokken verschuiven verticaal en de krimpmessen kunnen zowel van voren naar achteren als van links naar rechts worden verplaatst. Door dit bewegingsbereik kan de machine zich aanpassen aan verschillende profieldoorsneden zonder dat voor elke vorm speciaal gereedschap nodig is. Lineaire geleidingen dragen de bewegende assemblages, waardoor de hoekcombinatienauwkeurigheid binnen ± 0,1 mm en de naadfout onder 0,15 mm wordt gehandhaafd.
De unit werkt op een driefasige voeding van 380 V en verbruikt 1,5 kW vermogen. Een hydraulische olietank van 20 liter ondersteunt het krimpcircuit en de werkluchtdruk blijft tussen 0,5 en 0,8 MPa. Typische toepassingen zijn onder meer raamkozijnen, schuiframen en thermisch onderbroken raamkozijnen, aluminium deurpanelen en 90° kolom- of spiegelverbindingen bij de vervaardiging van vliesgevels. De voetafdruk van de machine bedraagt 1200 × 1100 × 1300 mm.
Lebulang Machine, dat al bijna 30 jaar apparatuur voor de verwerking van aluminiumprofielen produceert in zijn fabriek in China, levert deze hoekcombinatiemachine met CE-certificering. Aangepaste OEM-configuraties zijn beschikbaar en de apparatuur wordt rechtstreeks in de fabriek geleverd. Het ontwerp is gebouwd voor eenvoudig dagelijks onderhoud en installatiebegeleiding op afstand is gratis inbegrepen.
100 mm * 3500 mm twee koppen aluminium raamdeur hoekcombinatiemachine
- Gelijktijdig krimpen met twee koppenEenmalige voltooiing vantwee hoeken van 90°; 2× efficiëntie versus machines met één kop, perfect voor massaproductie.
- ✅ 100 mm x 3500 mm grote capaciteitMaximale profielbreedte100 mm, maximale framelengte3500 mm; minimale framegrootte450×450mm, past op standaard en extra grote aluminium frames.
- ✅ Robuust hydraulisch systeemNominale druk15--18 MPaDe sterke krimpkracht zorgt voor stevige, spleetvrije hoekverbindingen.

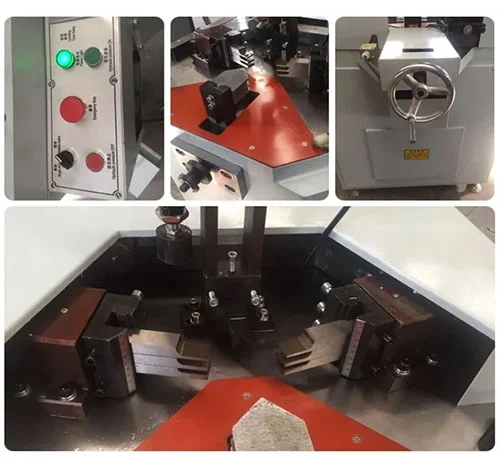

- ✅ Precisie verstelbare positioneringBinnen/buiten positioneringsblokkenomhoog/omlaag verstelbaar; messen krimpenvoor/achter, links/rechts verstelbaarvoor diverse profielsecties.
- ✅ Pneumatische klemming en voorspanningAutomatische klemming met voorspanning voorkomt profielvervorming; zorgt voor nauwkeurige hoeken van 90° en strakke naden.
- ✅ Zeer nauwkeurige lineaire geleidersSoepele, stabiele beweging; hoek combineren nauwkeurigheid±0,1 mm, consistente diagonale precisie.

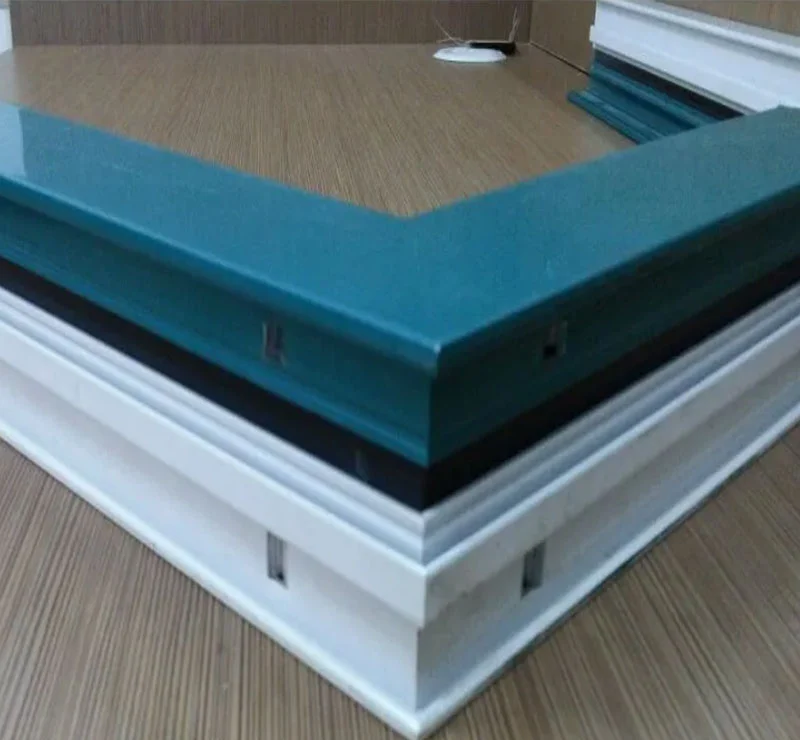

100 mm * 3500 mm twee koppen aluminium raamdeur hoekcombinatiemachine, werkmonsters van raammachine hoekcombinatiemachine voor aluminium raamdeur
Technische specificaties
| Spanning | 380V/50HZ |
| Stroom | 1,5 kW |
| Capaciteit olietank | 20L |
| Profielbreedte | 90 mm |
| Nominale oliedruk | 15 MPa |
| Luchtdruk | 0,5-0,8 MPa |
| Naadfout | <0,15 mm |
| Dimensie | 1200x1100x1300mm |
Toepassingsscenario's
Productie van aluminium ramen
Hoekkrimpen van raamkozijnen, schuiframen en thermisch onderbroken raamkozijnen.
Productie van aluminium deuren
Entree, balkon en brandwerend aluminium deurkozijn.
Gordijngevel- en gevelprofielen
Stijl-, spiegel- en buitenpaneel 90° hoekcombinatie.
Middelgrote en grote fabrieken
Kosteneffectief voor massaproductie met hoge outputvereisten.
Veelgestelde vragen
Vraag: Kan de apparatuur van Zhonglin CNC voldoen aan verschillende behoeften (bijvoorbeeld deur-/raamkozijnen en aluminium vliesgevelprofielen)?
EEN: Ja. Wij bieden intelligente deur/raam, aluminium vliesgevel/industriële aluminium apparatuur en oplossingen op maat. G20/G50-werkstation behandelt deur/raam volledig; ZLSJ-HCNC zaagt vliesgevelprofielen (45°-135°). Wij stemmen apparatuur af op uw proces.
Vraag: Maakt u zich zorgen over een complexe operatie en heeft u na de aankoop veel geschoold personeel nodig? Wat is de oplossing van Jinan?
A: onze fabrikant verlaagt drempels via design en service. Apparatuur heeft een "fool-proof" werking (automatische data-identiteit, geen complexe programmering). We bieden gratis training, installatiebegeleiding en service op afstand om de afhankelijkheid van geschoolde werknemers te verminderen.
Vraag: Hoe zit het met de verwerkingsnauwkeurigheid en stabiliteit van uw apparatuur (cruciaal voor onze productkwaliteit en efficiëntie)?
A: Wij volgen "Nauwkeurigheid, Betrouwbaarheid, Professionaliteit". Hardware: meer dan 100 hoogwaardige machines (bijv. bewerkingscentra) en kernonderdelen van topmerken (HIWIN, Schnider); sommige apparatuur heeft een herhaalpositionering van ±0,02 mm, een snijnauwkeurigheid van ±0,1 mm en een freesnauwkeurigheid van ±0,05 mm. Processen: diamantgereedschappen, servosystemen, gietstructuren en automatische aanpassing van het laservermogen. Ze vermijden allemaal nabewerking, zorgen voor een stabiele kwaliteit en verhogen de efficiëntie.
