3+1-assige CNC-freesmachine van aluminium voor thermische onderbreking van raamstijlen

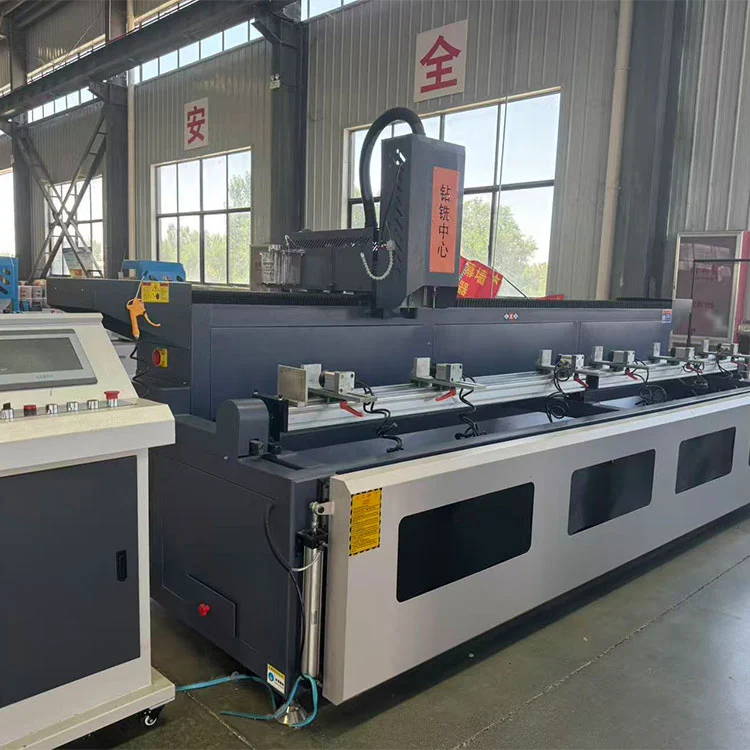

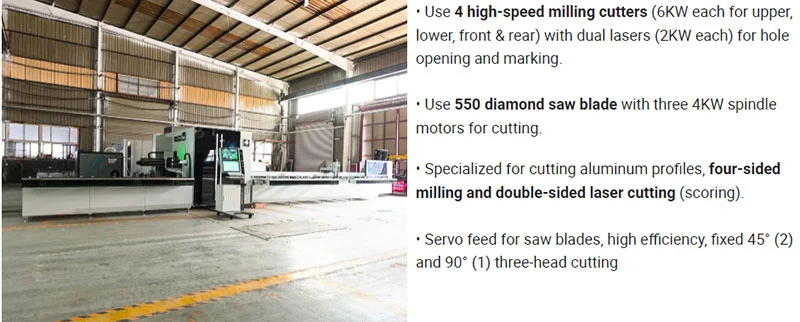

G50 CNC-bewerkingscentrum voor de vervaardiging van aluminiumprofielen van 6,8 m. Beschikt over 18-assige servo, 3-koppig 90° en 45° snijden, 4-zijdig frezen, dubbele 2 kW lasers. Verwerkt thermisch onderbroken profielen met een nauwkeurigheid van ±0,1 mm, 60% hogere arbeidsefficiëntie.

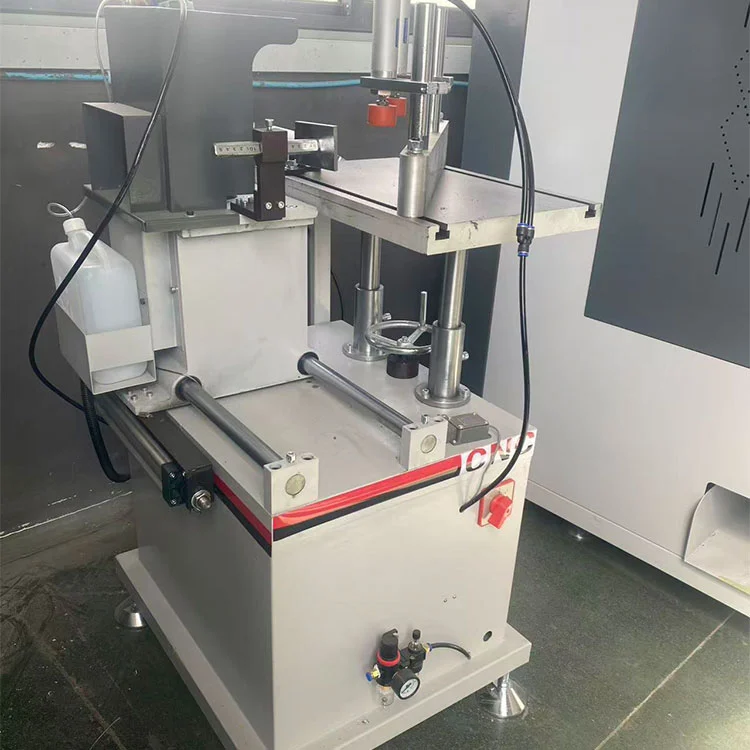

De 3+1-assige CNC-schachtfreesmachine is ontworpen voor de eindbewerking van thermisch onderbroken aluminium raamstijlen, dwarsbalken en frameprofielen. Het combineert zagen onder een vaste hoek op +45°, 90° en -45° met behulp van diamantzaagbladen met dubbellaserboren en -schrijven aan zowel de voor- als achterkant. Aan vier zijden geplaatste elektrische spindels (voor, achter, boven en onder) verzorgen boor- en freesbewerkingen in één klemcyclus. Veel voorkomende toepassingen zijn onder meer het snijden van pennen en groeven, het machinaal bewerken van getrapte oppervlakken, afschuinen en kerfwerk voor productielijnen voor grote volumes aluminium deuren en ramen.

De machine werkt op 380V driefasig vermogen met een totaal vermogen van 4 kW, inclusief een spindel van 3 kW die werkt op 2800 tpm. De diamantbladdiameters variëren van φ230 tot φ300 mm, en de maximale freesdiepte is 70 mm. Werkbare profielafmetingen zijn maximaal 120 mm breed en 150 mm hoog. De totale voetafdruk van de machine bedraagt ​​1500 × 800 × 1400 mm, met een gewicht van ongeveer 400 kg. De werkluchtdruk wordt tussen 0,5 en 0,8 MPa gehouden.

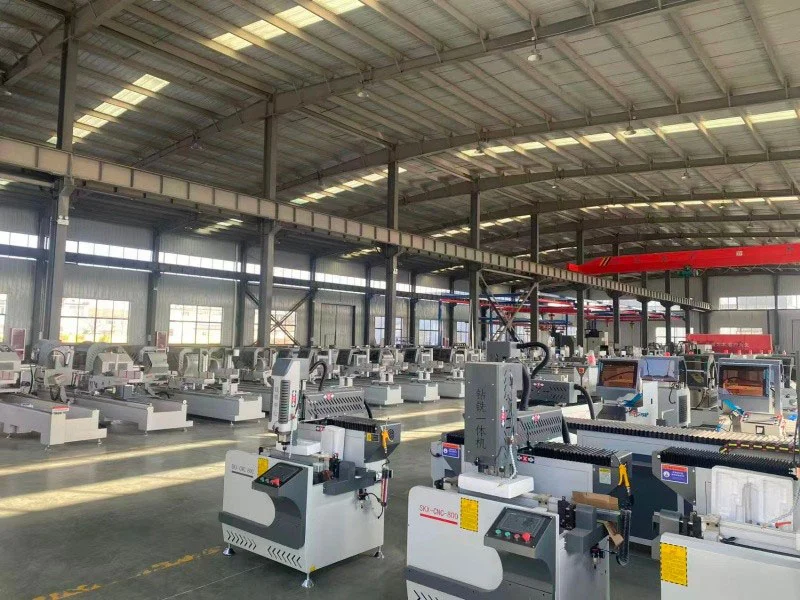

Lebulang Machine, een in China gevestigde fabrikant met bijna 30 jaar fabriekservaring in apparatuur voor de verwerking van aluminiumprofielen, produceert deze vingerfrees. CE- en ISO-certificering is beschikbaar. Aangepaste OEM-configuraties worden ondersteund en de apparatuur wordt rechtstreeks in de fabriek geleverd. Het ontwerp legt de nadruk op onderhoudsgemak en installatiebegeleiding op afstand wordt zonder extra kosten geboden.

3+1-assige CNC-freesmachine van aluminium voor thermische onderbreking van raamstijlen

Functies

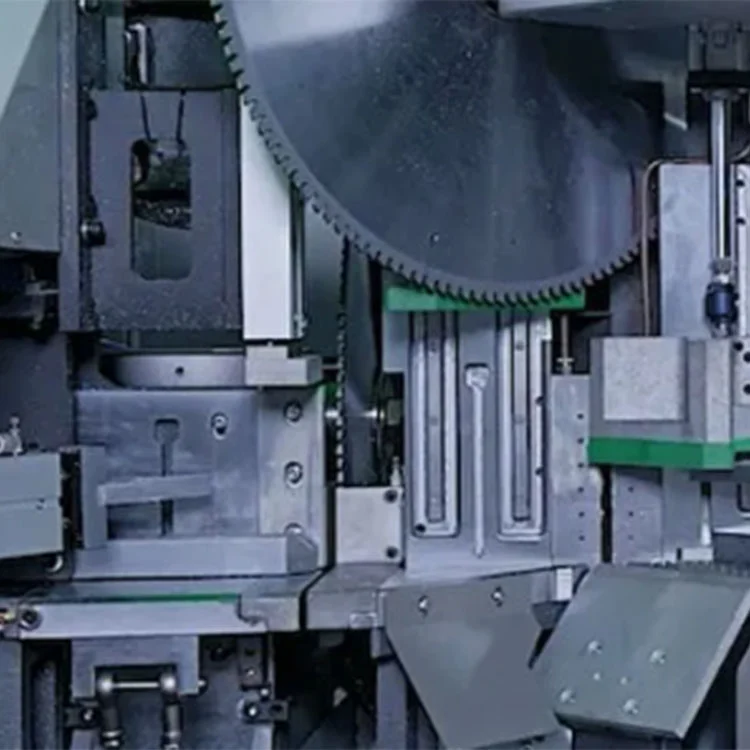

• Zagen onder een vaste hoek met diamantzaagbladen op +45°, 90° en -45°
• Dual-laserboren voor en achter + aftekenen

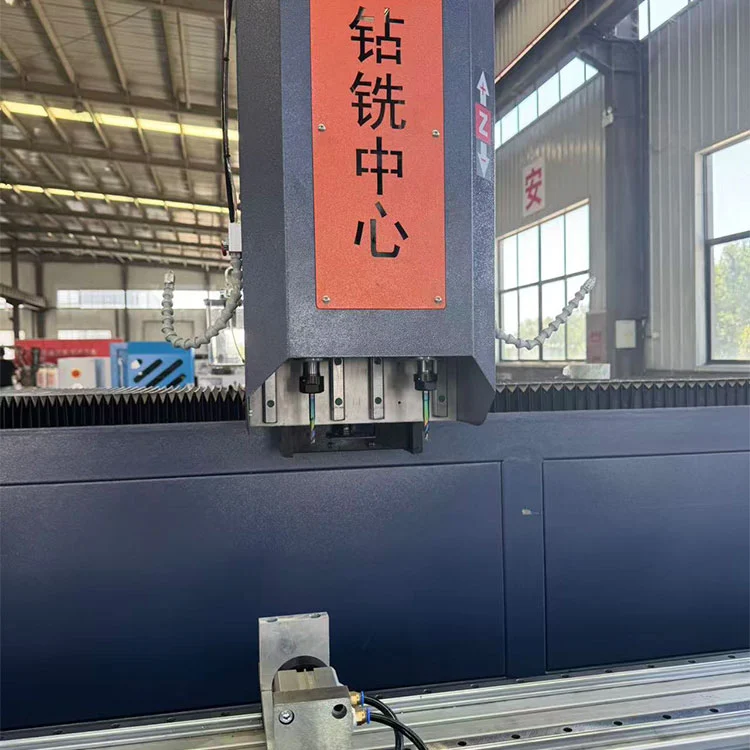

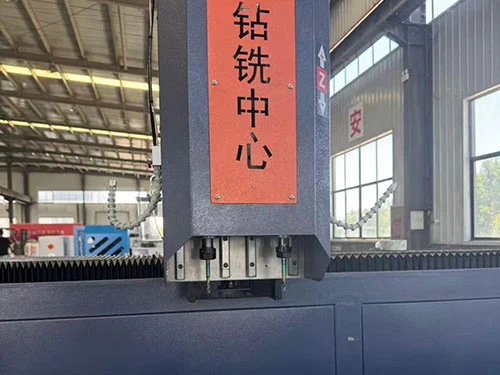

• Voor-, achter-, omhoog en omlaag Elektrisch spilboren en frezen

Toepassingen

• Thermisch onderbroken aluminium raamkolom-/liggerkopfrezen
• Frame- en vleugelprofielpen- en groefsnijden
• Bewerking van stapvlakken, afschuiningen en kerven
• Productielijnen voor grote volumes aluminium deuren/ramen

Technische specificaties

• Voeding: 380V / 50Hz / 3Ph (aanpasbaar)
• Totaal vermogen: 4 kW (3 kW spindel + servoaandrijvingen)
• Spiltoerental: 2800 tpm
• Diameter frees: φ230 - φ300 mm (diamantblad)
• Werkluchtdruk: 0,5 - 0,8 MPa
• Maximale freesdiepte: 70 mm
• Maximale profielgrootte: breedte ≤120 mm, hoogte ≤150 mm
• Machineafmetingen: 1500 × 800 × 1400 mm
• Gewicht: ≈ 400 kg
• Certificering: CE / ISO optioneel

Waarom kiezen voor onze 3+1-assige eindfrees?

• Gemaakt in China, fabrieks directe prijs-- Geen tussenpersonen, betrouwbare kwaliteit, 2 jaar garantie.
• Snelle levering en volledige ondersteuning-- Online technische ondersteuning, videotraining, levering van reserveonderdelen.
• Kosteneffectief alternatief voor 4+2 machines-- Ideaal voorproductie van middelgrote volumesmet lagere investeringen.

3+1-assige CNC-freesmachine voor aluminium - uw betrouwbare keuze voor verwerking van raamstijlen met thermische onderbreking.
