5-assige CNC-zaag voor raam- en deurprofielen

Upgrade uw productie met onze 5-assige CNC-verstekzaag. Met volledige servo-automatisering en nauwkeurigheid van ±0,1 mm kan hij met gemak complexe hoeken voor aluminium-, UPVC- en composietprofielen aan. Maximaliseer de efficiëntie en snijkwaliteit voor vliesgevel- en raamfabricage.

Stuur onderzoek

Productomschrijving

Deze 5-assige CNC-verstekzaag is vervaardigd door Lebulang Machine, een gespecialiseerde, in China gevestigde fabrikant met bijna 30 jaar fabriekservaring op het gebied van raam- en deurverwerkingsmachines. Hij is ontworpen voor het zagen van aluminiumprofielen die worden gebruikt in kastframes, vliesgevelgevels en architectonische extrusies. De machine bestrijkt horizontale verstekhoeken van 22,5° naar buiten tot 135° naar binnen en verticale schuine hoeken van 45° tot 90°, waardoor samengestelde hoeksneden in één enkele handeling mogelijk zijn.

Deze 5-assige CNC-samengestelde verstekzaag herdefinieert precisie bij het vervaardigen van profielen en biedt volledige servogestuurde controle over verstek-, afschuin- en samengestelde hoeksneden. Het is ontworpen voor hoogwaardige vliesgevel-, aluminium- en UPVC-raamproductie en automatiseert complexe snijsequenties met een nauwkeurigheid van ± 0,1 mm. De intelligente CNC-interface en het robuuste pneumatische klemsysteem zorgen voor braamvrije afwerkingen, geen materiaalverspilling en maximale doorvoer. Deze machine is ontworpen voor industrieën die onberispelijke verbindingen en herhaalbare nauwkeurigheid vereisen en is de ultieme oplossing voor moderne architecturale metaalbewerking.

22,5°--135° Aluminium kastframe Kenmerken en voordelen

1. 5-assig CNC intelligent besturingssysteem

Uitgerust met industriële CNC-controller enborstelloze servomotorenvoor alle 5 assen, wat zorgt voor soepele, nauwkeurige en herhaalbare bewegingen.

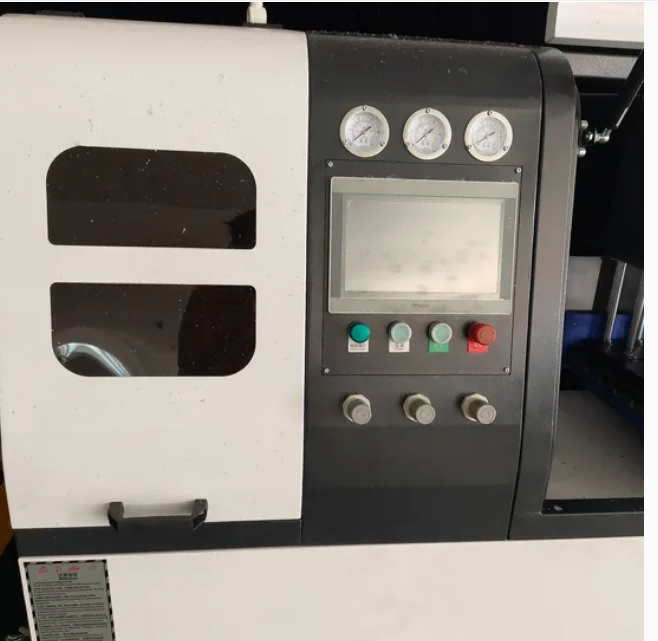

15-inch aanraakschermmet gebruiksvriendelijke interface: programmeer hoeken, lengtes en snijmodi in minuten; ondersteunt USB/LAN-gegevensoverdracht.
Ingebouwdautomatische compensatievoor lengte- en hoekfouten, waardoor handmatige aanpassingen worden geëlimineerd en materiaalverspilling wordt verminderd.

2. Ongeëvenaarde hoekveelzijdigheid (22,5°--135°)

Horizontale rotatie: 22,5° (naar buiten) tot 135° (naar binnen) voor onbeperkte verstekhoekcombinaties.
Verticale kanteling: 45°--90° voor schuine sneden, waardoor complexe 2D-samengestelde hoeken in één doorgang mogelijk zijn.
Perfect vooraluminium kastframehoeken, deurkozijnverstekken en op maat gemaakte architectonische profielen.

3. Hoogefficiënt snijden met twee koppen

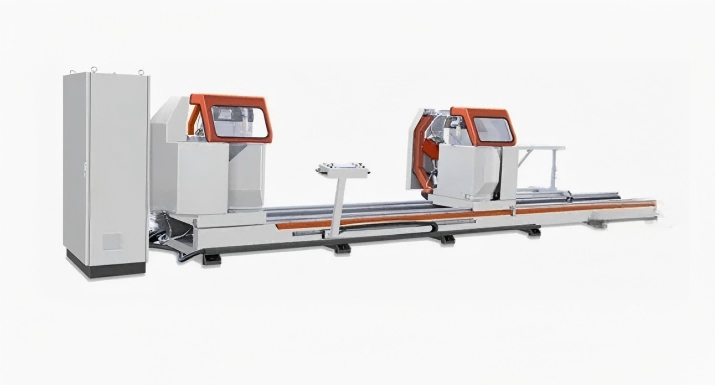

Twee onafhankelijke snijkoppen (links vast, rechts gemotoriseerd) metsynchrone of individuele werking.
Maximale snijlengte:6000 mm; verwerkt grote aluminium profielen voor kastframes en vliesgevels.
Snijcyclus met opwaartse slagmet radiale voeding: Combineert zwenk- en lineaire bewegingen voor maximale snijcapaciteit.

Belangrijkste kenmerken

Volledige controle over de rotatie, kanteling en profielpositionering van de zaagkop maakt handmatige aanpassingen overbodig, waardoor een consistente precisie onder complexe hoeken wordt gegarandeerd.

Ongeëvenaarde snijnauwkeurigheid

Bereikt een positionele nauwkeurigheid van ±0,1 mm en levert perfecte verstek-, schuine en samengestelde zaagsneden voor hoogwaardige architectonische projecten.

Intelligente CNC-interface

Een op de gebruiker gericht touchscreen-besturingssysteem vereenvoudigt het programmeren, slaat snijpatronen op en verkort de trainingstijd van de machinist.

Superieure oppervlakteafwerking

Hogesnelheidsbladen met hardmetalen punten in combinatie met een trillingsdempende constructie zorgen voor zuivere, braamvrije sneden die geen secundaire bewerking vereisen.

Robuuste pneumatische klemming

De meerpuntsklemming houdt de profielen stevig vast tijdens het zagen, waardoor trillingen worden geminimaliseerd en de veiligheid wordt gemaximaliseerd.

Zware industriële constructie

Een versterkt stalen frame en een anticorrosiecoating zorgen voor stabiliteit op de lange termijn, zelfs in productieomgevingen met grote volumes.

Geoptimaliseerd voor efficiëntie

Geautomatiseerde workflows en snelle snijcycli verhogen de dagelijkse productie aanzienlijk en verminderen de materiaalverspilling.

Axis Cnc Compound Mitre Saw Aluminum Cabinet Frame

22,5°--135° aluminium kastframe

Model-NR.	LBL2H-5CNC-600*6000
Automatische rangschikking	Automatisch
CNC- of niet	CNC
Spanning	380V
Dubbelkops zaagmachine CNC	Aluminium raam en deur
Toepassingsindustrie	Gordijngevelgevelproductie-industrie
CNC-asnummer	5
Invoerrichting van het zaagblad	Van de onderkant
Diameter zaagblad	600 mm
Aluminium Grondstof Lengte Maximaal	5000 mm
Servosysteem	Schneider
Transportpakket	Standaard exportpakket
Specificatie	Dubbelkops zaagmachine CNC
Handelsmerk	Tianchen
Oorsprong	Jinan, Shandong, China
HS-code	84614090

Sollicitatie

Deze 5-assige CNC-verstekzaag wordt veel gebruikt in:

Fabricage van vliesgevel- en gevelprofielen

Productie van aluminium ramen en deuren

UPVC / PVC raamprofiel snijden

Industriële aluminium extrusieverwerking

Profielsnijden van composietmateriaal

Metaalbewerkingsateliers met hoge precisie

Waarom voor ons kiezen

Expertise in CNC-snijoplossingen

Meer dan tien jaar gespecialiseerde ervaring in CNC-profielsnijmachines voor de wereldwijde raam- en gevelindustrie.

Strenge kwaliteitsborging

Elke machine ondergaat vóór verzending een uitgebreide kalibratie en tests bij volledige belasting.

Bewezen wereldwijde betrouwbaarheid

Vertrouwd door fabrikanten in heel Europa, Zuidoost-Azië, het Midden-Oosten en Zuid-Amerika.

Techniek op maat

We passen de spanning, snijlengte, messpecificaties en softwarefuncties aan zodat ze precies aan uw behoeften voldoen.

Uitgebreide after-salesondersteuning

Van diagnose op afstand en videotraining tot de levering van reserveonderdelen: wij zorgen ervoor dat uw productie nooit stopt.

5-assige CNC-samengestelde verstekzaag 22,5 ° - 135 ° Aluminium kastframe Technische parameters

☆ Voedingsspanning: 380V ± 10% 50 Hz ± 2% driefasig vierdraadssysteem
☆ Vermogen zaagmotor: 3 kW 2800 tpm
☆ Werkdruk: 0,6 ~ 0,8 MPa
☆ Zaagbladspecificaties: Φ600 × Φ38 × 4,8 × 4,2 × 144P
☆ Zaagbladhoek: 45°~90° willekeurige hoek
☆ Tafelrotatiehoek: 45 ° ~ 135 ° willekeurige hoek
☆ Snijsectiebereik: 200 mm × 200 mm (snijhoek op 90 °, breedte × hoogte, zie het snijsectiebereik)
☆ Snijlengte: 700 mm ~ 5000 mm (90 °)
☆ Voedingssnelheid mes: 0 ~ 3 m/min
☆ Ruwheid van het snijoppervlak: ≤ Ra12,5μm

Veelgestelde vragen

Vraag 1: Welke materialen kan deze machine verwerken?

A: Het is geoptimaliseerd voor aluminium-, UPVC- en composietprofielen. Voor staal of RVS kunt u contact met ons opnemen voor een gespecialiseerd model.

Vraag 2: Kunnen snijprogramma's worden opgeslagen en hergebruikt?

A: Ja, het CNC-systeem maakt onbeperkte opslag van snijpatronen mogelijk, waardoor snelle terugroepacties voor nabestellingen mogelijk zijn.

Vraag 3: Wordt er training voor operators gegeven?

EEN: Ja. Wij leveren gedetailleerde handleidingen, instructievideo’s en trainingen op afstand om een vlotte opstart te garanderen.

Q4: Wat is de typische doorlooptijd?

A: Standaardmachines hebben 15–25 werkdagen nodig. Op maat gemaakte CNC-systemen kunnen 25-35 werkdagen nodig hebben.
