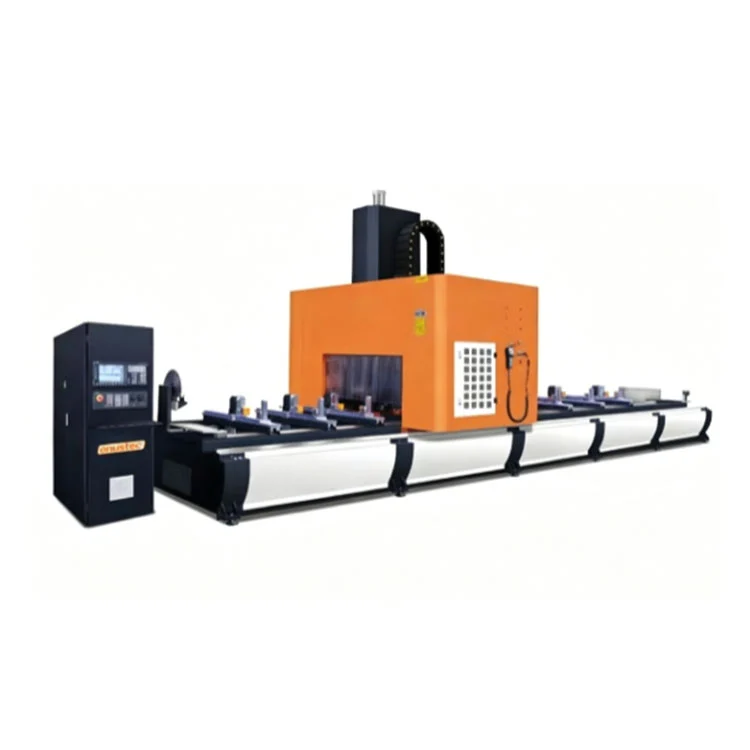

5-assig portaalbewerkingscentrum voor vliesgevel

Gefabriceerd door Lebulang Machine in de fabriek in Jinan, China, in bedrijf sinds 19965-assig portaalbewerkingscentrum voor vliesgevelis CE- en ISO 9001-gecertificeerd en wordt fabrieksmatig geleverd met OEM/ODM-ondersteuning. Dit 5-assige CNC-centrum met bewegende portaal verwerkt lange aluminium vliesgevelprofielen in één enkele klemming, waarbij op meerdere vlakken wordt gefreesd, geboord, gezaagd en getapt. Een hogesnelheids-HSD-spil (12 kW of 15 kW, tot 18.000 tpm) en een magazijn voor 12 gereedschappen plus een speciaal zaagbladstation (max. 400 mm) maken automatische gereedschapswissels mogelijk. De Siemens 828D of OSAI 5-assige besturing biedt RTCP, pendelbewerking en automatische gereedschapsmeting. De standaard verplaatsing op de X-as is 6500 mm, uitbreidbaar tot 9400 mm.

Belangrijkste kenmerken

• 5-assige gelijktijdige bewerking:X-, Y-, Z-, A- en C-assen werken samen onder RTCP om de gereedschapspunt nauwkeurig op het pad te houden. Eén opstelling bereikt vijf vlakken en het profieluiteinde, waardoor opnieuw bevestigen wordt geëlimineerd.
• Capaciteit lang profiel:X-asverplaatsing tot 6500 mm standaard (7000 mm of 9400 mm optioneel) verwerkt vliesgevelextrusies over de volledige lengte zonder herpositionering.

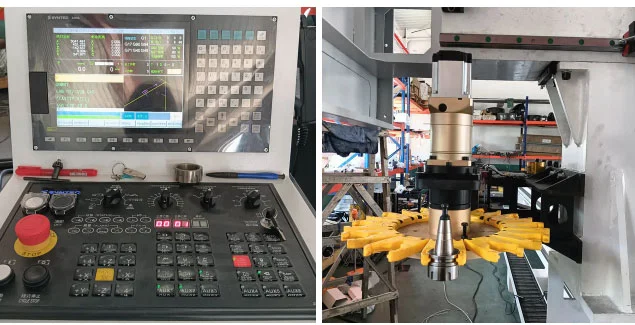

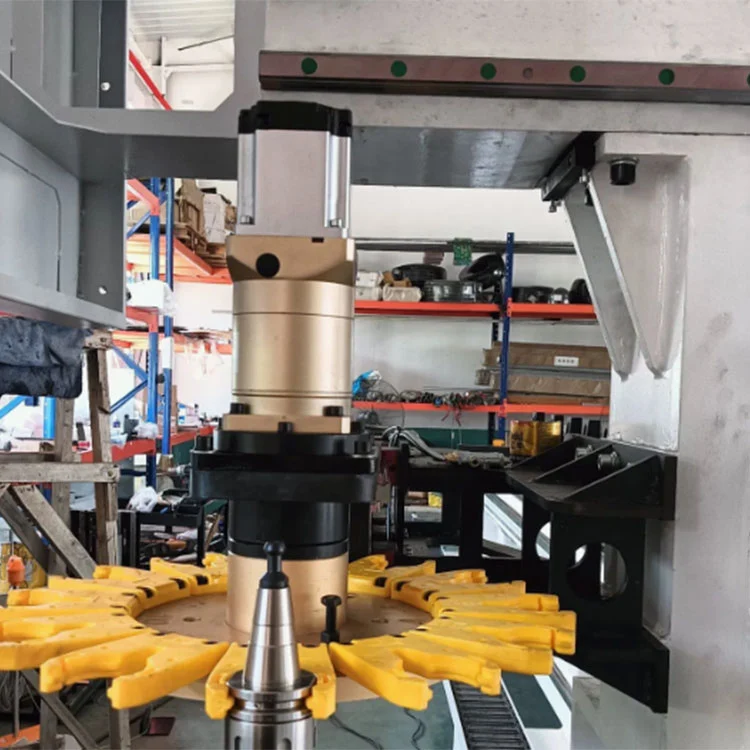

• Geïntegreerd zagen en frezen:Een gereedschapsmagazijn met 12 posities en een aangrenzend zaagbladstation (Φ400 mm) schakelt automatisch tussen vingerfrezen, boren, tappen en een cirkelzaag voor op lengte zagen en kerven binnen één programma.
• HSD-spindel:Luchtgekoelde motor van 12 kW of 15 kW levert snelheden van 0 tot 18.000 tpm, geschikt voor aluminiumlegeringen en dunwandige stalen profielen.
• Precisie en herhaalbaarheid:Lineaire geleidingen en servo-aangedreven kogelomloopspindels zorgen voor een positionering van ±0,01 mm en een herhaalbaarheid van ±0,005 mm, waardoor wordt voldaan aan de nauwe verbindingstoleranties die vereist zijn voor vliesgevels.
• Pendelbediening:De besturing ondersteunt de pendelmodus: het bewerken van het ene werkstuk terwijl de operator het andere op een aparte opspanningszone laadt, waardoor de stilstandtijd wordt verminderd.

Technische specificaties

Hoe het werkt

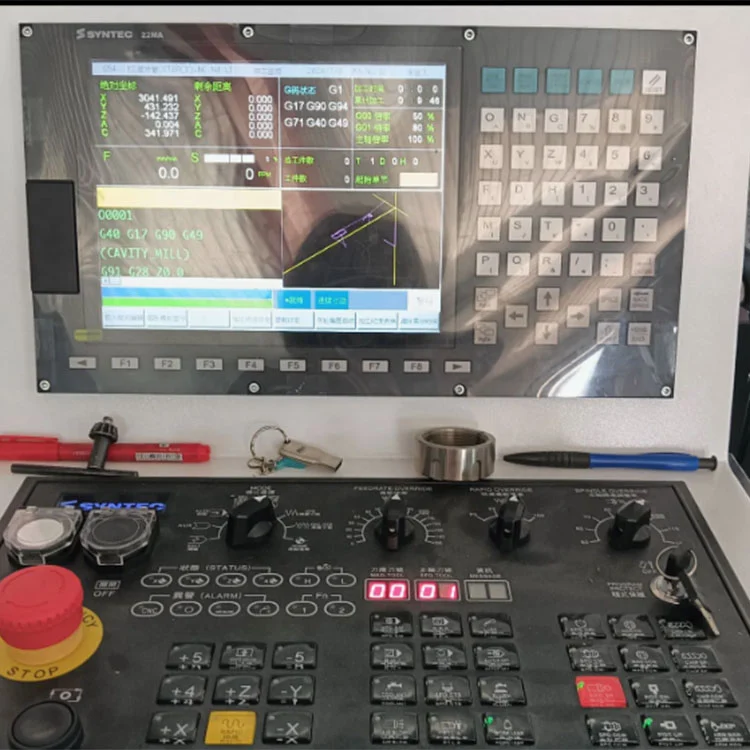

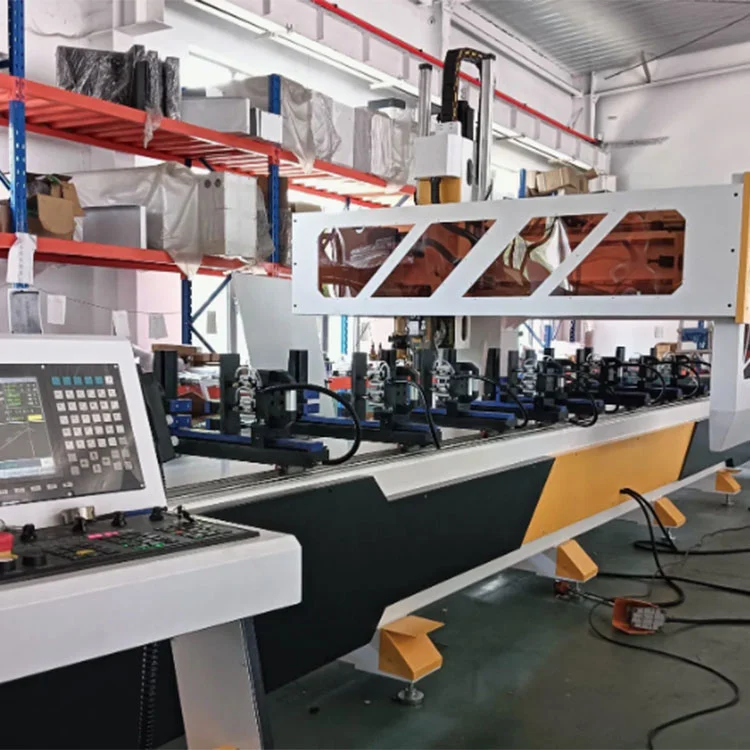

De5-assig portaalbewerkingscentrum voor vliesgevelwerkt met een bewegend portaal boven een vaste werktafel. De operator plaatst de aluminium extrusie op de tafel en activeert de pneumatische of hydraulische klemming. Een vooraf geschreven G-codeprogramma wordt geladen via de Siemens- of OSAI-besturing. Het portaal beweegt langs de X-as naar de eerste bewerkingspositie, en de 5-assige kop brengt de spil in de gewenste hoek. RTCP compenseert automatisch gereedschapslengte-offsets tijdens roterende bewegingen, zodat de gereedschapspunt het geprogrammeerde pad nauwkeurig volgt. Bewerkingen zoals boren, frezen, tappen en zagen worden op meerdere vlakken uitgevoerd zonder het profiel los te maken. Wanneer een bewerkingsreeks in de ene zone eindigt, gaat het portaal naar de volgende, of gaat de machine in de slingermodus, waardoor de operator een voltooid onderdeel kan lossen en een nieuw onderdeel kan laden terwijl de bewerking doorgaat op het aangrenzende opspanmiddel. De spanen worden verwijderd door een geïntegreerde transportband.

Belangrijkste toepassingsgebied

Typische toepassingen voor de5-assig portaalbewerkingscentrum voor vliesgevelerbij betrekken:

1. Hoogbouw, uit één stuk bestaande aluminium vliesgevelframes
2. Glazen gevelextrusies met verborgen en zichtbare frames
3. Hoekverbindingen van vliesgevels en speciaal gevormde gevelprofielen
4. Veranda, dakraam en grote aluminium raam- en deurprofielen
5. Puntondersteunde aluminium steunbeugels van glazen vliesgevel
6. Industriële aluminium gevel- en decoratieve stalen wandprofielen
7. Lichtgewicht aluminium profielen voor de ruimtevaart (compatibel met verschillende sectoren)

Geschikte grondstoffen: aluminiumlegering 6063, holle profielen, massief aluminium, dunwandig staal, architecturale PVC-profielen.

Veelgestelde vragen

Vraag: Hoe gebruikt u uw machine?

A: Elke machine ondergaat fabriekstests en aanpassingen voordat deze wordt verzonden. Er wordt een uitgebreide videohandleiding en schriftelijke documentatie meegeleverd. Ondersteuning op afstand is ook beschikbaar voor installatievragen en probleemoplossing.

Vraag: Wat is de levertijd?

A: De productie duurt doorgaans 15 tot 25 werkdagen na ontvangst van de aanbetaling.

Vraag: Wat zijn de betalingsvoorwaarden?

A: T/T aanbetaling van 30% bij orderbevestiging, terwijl het resterende saldo van 70% vóór verzending moet worden betaald.

Vraag: Bent u een fabriek of een handelsbedrijf?

A: Lebulang Machine is een fabrikant met een eigen productiefaciliteit in Jinan, China. We leveren ook aanvullende deur- en raamapparatuur voor one-stop-service.

Vraag: Hoe is uw capaciteit in uw werkplaats?

A: Onze jaarlijkse productiecapaciteit bedraagt ​​meer dan 800 machines.
