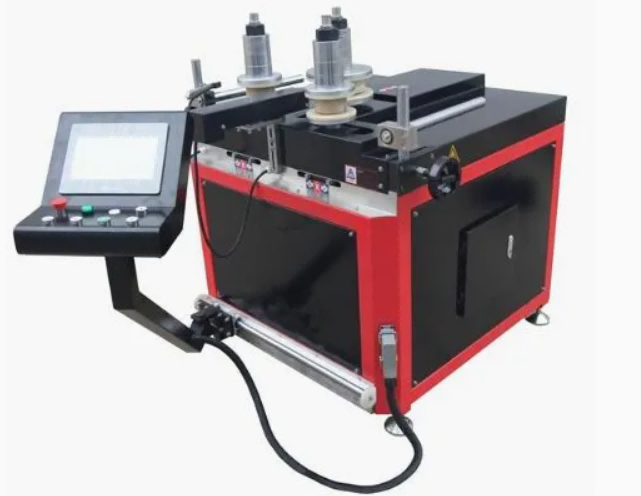

Zware CNC-profielbuigmachine voor aluminium en PVC

Deze CNC aluminium- en PVC-profielbuigmachine is speciaal gebouwd voor de vervaardiging van architecturale profielen, inclusief vliesgevels, gevels, boogramen en PVC-raamkozijnen. Uitgerust met een gesynchroniseerd buigsysteem met 3 rollen en servogestuurde bediening, levert het vloeiende, vervormingsvrije bochten met een nauwkeurigheid van ± 0,5 mm. De machine is compatibel met zowel aluminium extrusies als PVC/UPVC-profielen en ondersteunt buigingen met meerdere radiussen in één enkele opstelling, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd en materiaalverspilling wordt verminderd. CE-gecertificeerd en volledig aanpasbaar, het is de ideale oplossing voor moderne architectonische buigtoepassingen.

• Compatibiliteit met meerdere materialen:DeCNC-aluminium PVC-profielbuigmachinebuigt aluminium, PVC, UPVC, thermische onderbreking, roestvrij staal en koperen profielen. Gereedschapssets kunnen worden gewijzigd om tegemoet te komen aan verschillende materiaalkwaliteiten en doorsneden binnen de capaciteit van de machine.
• 3-assige CNC-positionering:Servomotoren op X-, Y- en Z-assen worden aangedreven via een CNC-controller met een 10-inch touchscreen. De positioneringsnauwkeurigheid bedraagt ​​±0,02 mm. Operators programmeren vormen, bogen en samengestelde curven met meerdere radiussen rechtstreeks op de interface of importeren gegevens via USB.
• Hydraulische stuwkrachtopties:Er worden drie hydraulische stationconfiguraties aangeboden – 20 ton, 25 ton en 40 ton – geselecteerd op basis van het profielmateriaal, de wanddikte en de vereiste buigradius. De hydraulische pomp werkt met minder geluid vergeleken met standaard industriële units.
• Buigvormbereik:De machine produceert C-vorm, U-vorm, S-vorm, volledige cirkel, ellips, combinaties met meerdere radiussen en aangepaste bogen. Vormbanden en rolmallen kunnen worden aangepast aan de profieldoorsnede voor een optimale buigkwaliteit.

Hoe het werkt

Profiel laden

Aluminium- of PVC-profielen worden in de invoergeleider geplaatst en stevig vastgeklemd om uitglijden of draaien tijdens het buigproces te voorkomen.

2. Gesynchroniseerd buigen met 3 rollen

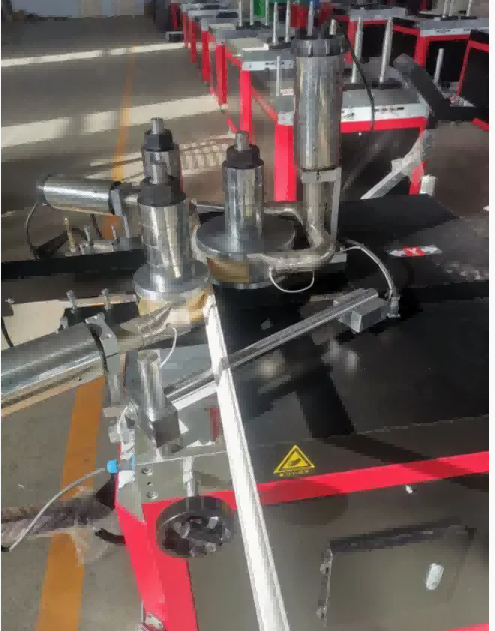

De machine maakt gebruik van drie precisierollen:

Toprol – drijft het profiel naar voren

Twee zijrollen – bewegen langs CNC-gestuurde trajecten om gelijkmatige druk uit te oefenen

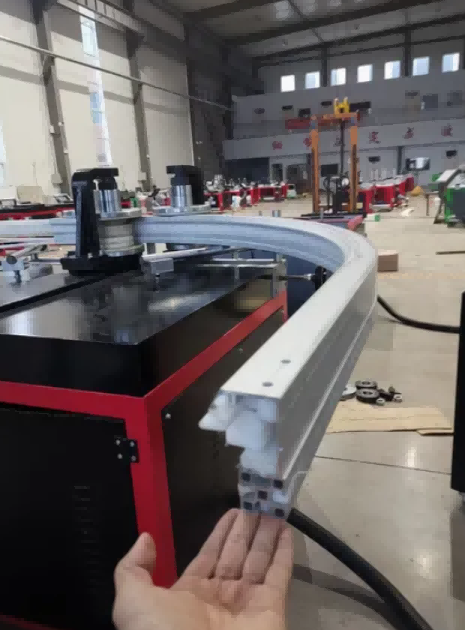

Deze gesynchroniseerde beweging zorgt voor een consistente boogvorming zonder oppervlaktebeschadiging of vervorming.

3. Servogestuurde precisie

Servomotoren regelen de positionering van de rollen in realtime en bieden nauwkeurige feedback en herhaalbare buigprestaties. Het CNC-systeem compenseert automatisch het terugveren van materiaal.

4. Multiradiusprogrammering

Operators kunnen meerdere buigradii, boogsegmenten en volledige cirkels rechtstreeks vanuit CAD-tekeningen programmeren. De machine voert complexe bochten uit zonder handmatige tussenkomst.

5. Continue productie

Zodra het programma is ingesteld, herhaalt de machine de buigcyclus met hoge consistentie, waardoor deze geschikt is voor zowel massaproductie als architectonische projecten op maat.

Processtroom:

Profiel laden → CNC-programma-invoer → Synchronisatie met 3 rollen → Servopositionering → Multi-Radius buigen → Afgewerkt gebogen profiel

Belangrijkste kenmerken

Gesynchroniseerd buigsysteem met 3 rollen voor vloeiende, nauwkeurige rondingen

Servogestuurde bediening voor realtime precisie en herhaalbaarheid

Multi-Radius buigen in één opstelling

Compatibel met aluminium- en PVC/UPVC-profielen

CAD-tekening importeren voor complexe curveprogrammering

Automatische terugveringscompensatie

Gebruiksvriendelijke CNC-interface

Robuust frame voor trillingsvrije werking

CE-gecertificeerd en aanpasbaar

Toepassingen

• Gordijngevelprofiel buigen

  Architecturale gevel gebogen frames

  Boogramen en deurprofielen

  PVC raam- en deurkozijn buigen

  Aluminium bekleding en sierbuigen

  Decoratieve binnenprofielen




Fabrikant & Garantie

Shandong Lebulang Precision Machinery Co., Ltd., opererend als Lebulang Machine, produceert sinds 1996 apparatuur voor de verwerking van aluminium en PVC in de fabriek in Jinan, China.CNC-aluminium PVC-profielbuigmachinewordt fabrieksmatig geleverd met CE- en ISO-certificering. Een garantie van één jaar dekt de hoofdstructuur. Technische ondersteuning op afstand, installatievideo's en een Engelse handleiding worden zonder extra kosten geleverd. Installatie en training op locatie kunnen afzonderlijk worden geregeld. Reserveonderdelen zoals rolmallen, vormbanden en hydraulische afdichtingen zijn op voorraad. Machinekleur, branding en verpakking kunnen worden aangepast onder OEM- en ODM-overeenkomsten.

Veelgestelde vragen

Veelgestelde vragen

1. Welke materialen kan deze machine buigen?

Het is ontworpen voor aluminium extrusies en PVC/UPVC-profielen die worden gebruikt in ramen, deuren, vliesgevels en gevels.

2. Kan het meerdere radiussen in één profiel buigen?

Ja. Het CNC-systeem ondersteunt multiradius- en gesegmenteerd boogbuigen binnen één programma.

3. Is de machine geschikt voor grootschalige productie?

Absoluut. Eenmaal geprogrammeerd herhaalt de machine de buigcycli met een hoge consistentie en minimale tussenkomst van de operator.

4. Ondersteunt het het importeren van CAD-bestanden?

Ja. Complexe curven en boogsegmenten kunnen rechtstreeks uit CAD-tekeningen worden geïmporteerd voor een nauwkeurige uitvoering.

5. Kan de machine worden aangepast?

Ja. Wij bieden OEM/ODM-aanpassingen voor profielgrootte, buigcapaciteit en besturingssystemen.

Waarom voor deze machine kiezen

Precisiebuigen – nauwkeurigheid van ±0,5 mm voor architectonische normen

Efficiëntie – Buigen met meerdere radiussen in één opstelling vermindert de arbeids- en cyclustijd

Veelzijdigheid – Eén machine voor aluminium- en PVC-profielen

Betrouwbaarheid – Het robuuste frame en het servoaangedreven systeem zorgen voor stabiliteit op de lange termijn

Global Compliance – CE-gecertificeerd voor internationale projecten
