Uiterst nauwkeurige 5-assige CNC-verstekzaag

22,5°--135° Aluminium kastframe Kenmerken en voordelen

1. 5-assig CNC intelligent besturingssysteem

• Uitgerust met industriële CNC-controller enborstelloze servomotorenvoor alle 5 assen, wat zorgt voor soepele, nauwkeurige en herhaalbare bewegingen.
• 15-inch aanraakschermmet gebruiksvriendelijke interface: programmeer hoeken, lengtes en snijmodi in minuten; ondersteunt USB/LAN-gegevensoverdracht.
• Ingebouwdautomatische compensatievoor lengte- en hoekfouten, waardoor handmatige aanpassingen worden geëlimineerd en materiaalverspilling wordt verminderd.

2. Ongeëvenaarde hoekveelzijdigheid (22,5°--135°)

• Horizontale rotatie: 22,5° (naar buiten) tot 135° (naar binnen) voor onbeperkte verstekhoekcombinaties.
• Verticale kanteling: 45°--90° voor schuine sneden, waardoor complexe 2D-samengestelde hoeken in één doorgang mogelijk zijn.
• Perfect vooraluminium kastframehoeken, deurkozijnverstekken en op maat gemaakte architectonische profielen.

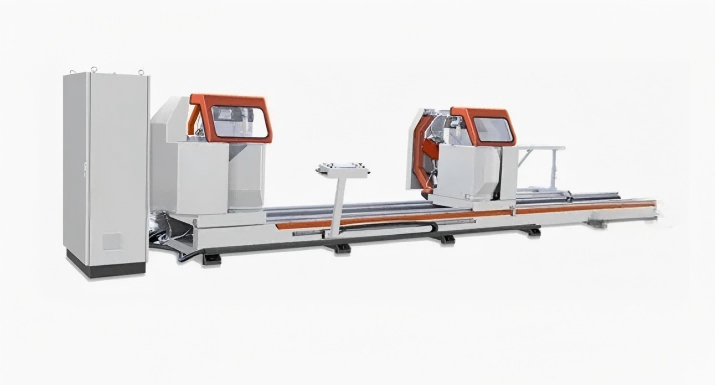

3. Hoogefficiënt snijden met twee koppen

• Twee onafhankelijke snijkoppen (links vast, rechts gemotoriseerd) metsynchrone of individuele werking.
• Maximale snijlengte:6000 mm; verwerkt grote aluminium profielen voor kastframes en vliesgevels.
• Snijcyclus met opwaartse slagmet radiale voeding: Combineert zwenk- en lineaire bewegingen voor maximale snijcapaciteit.



22,5°--135° aluminium kastframe

22,5°--135° Aluminium kastframe Optionele accessoires

• Labelprinter voor profieltracking.
• Zeer efficiënte stofafscheider.
• Verlengd materiaalsteunrek (tot 8000 mm).
• Automatisch voersysteem voor massaproductie.

5-assige CNC-samengestelde verstekzaag 22,5 ° - 135 ° Aluminium kastframe Technische parameters

• ☆ Voedingsspanning: 380V ± 10% 50 Hz ± 2% driefasig vierdraadssysteem
• ☆ Vermogen zaagmotor: 3 kW 2800 tpm
• ☆ Werkdruk: 0,6 ~ 0,8 MPa
• ☆ Zaagbladspecificaties: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Zaagbladhoek: 45°~90° willekeurige hoek
• ☆ Tafelrotatiehoek: 45 ° ~ 135 ° willekeurige hoek
• ☆ Snijsectiebereik: 200 mm × 200 mm (snijhoek op 90 °, breedte × hoogte, zie het snijsectiebereik)
• ☆ Snijlengte: 700 mm ~ 5000 mm (90 °)
• ☆ Voedingssnelheid mes: 0 ~ 3 m/min
• ☆ Ruwheid van het snijoppervlak: ≤ Ra12,5μm

Veelgestelde vragen

5-assige CNC-servobesturing

Volledig geautomatiseerde regeling van de rotatie, kanteling en profielpositionering van de zaagkop zorgt voor nauwkeurig zagen van samengestelde hoeken zonder handmatige aanpassing.

Uiterst nauwkeurige snijprestaties

Levert een nauwkeurigheid van ±0,1 mm met zuivere, braamvrije sneden, ideaal voor hoogwaardige aluminium- en UPVC-profielfabricage.

Samengesteld verstek- en schuinzagen

Ondersteunt complexe hoekcombinaties, waaronder verstek-, schuine en samengestelde sneden, voor vliesgevel- en architectonische profielen.

Pneumatisch profielklemsysteem

De meerpuntsklemming zorgt voor een stabiele en veilige grip tijdens het zagen, waardoor trillingen worden geminimaliseerd en de veiligheid wordt verbeterd.

Machinestructuur van industriële kwaliteit

Het robuuste stalen frame met corrosiewerende coating zorgt voor langdurige stabiliteit en duurzaamheid in veeleisende werkplaatsomgevingen.

Gebruiksvriendelijke CNC-interface

Intuïtieve touchscreenbediening met vooraf ingestelde snijprogramma's vereenvoudigt de bediening en verkort de trainingstijd.

Snijefficiëntie op hoge snelheid

Geoptimaliseerd spindel- en servosysteem maken snelle snijcycli mogelijk, waardoor de dagelijkse productie voor raam- en deurfabrikanten toeneemt.

Veiligheidsbeschermingssysteem

Uitgerust met veiligheidsvoorzieningen, noodstop en automatisch foutalarm om de veiligheid van de operator te garanderen
