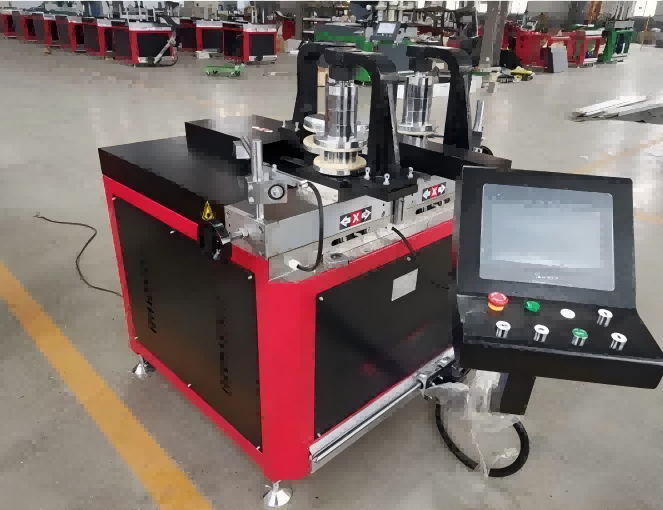

Zeer nauwkeurige CNC aluminium- en PVC-profielbuigmachine

Deze CNC aluminium- en PVC-profielbuigmachine is speciaal gebouwd voor de vervaardiging van architecturale profielen, inclusief vliesgevels, gevels, boogramen en PVC-raamkozijnen. Uitgerust met een gesynchroniseerd buigsysteem met 3 rollen en servogestuurde bediening, levert het vloeiende, vervormingsvrije bochten met een nauwkeurigheid van ± 0,5 mm. De machine is compatibel met zowel aluminium extrusies als PVC/UPVC-profielen en ondersteunt buigingen met meerdere radiussen in één enkele opstelling, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd en materiaalverspilling wordt verminderd. CE-gecertificeerd en volledig aanpasbaar, het is de ideale oplossing voor moderne architectonische buigtoepassingen.

• Compatibiliteit met meerdere materialen:DeCNC-aluminium PVC-profielbuigmachinebuigt aluminium, PVC, UPVC, thermische onderbreking, roestvrij staal en koperen profielen. Gereedschapssets kunnen worden gewijzigd om tegemoet te komen aan verschillende materiaalkwaliteiten en doorsneden binnen de capaciteit van de machine.
• 3-assige CNC-positionering:Servomotoren op X-, Y- en Z-assen worden aangedreven via een CNC-controller met een 10-inch touchscreen. De positioneringsnauwkeurigheid bedraagt ​​±0,02 mm. Operators programmeren vormen, bogen en samengestelde curven met meerdere radiussen rechtstreeks op de interface of importeren gegevens via USB.
• Hydraulische stuwkrachtopties:Er worden drie hydraulische stationconfiguraties aangeboden – 20 ton, 25 ton en 40 ton – geselecteerd op basis van het profielmateriaal, de wanddikte en de vereiste buigradius. De hydraulische pomp werkt met minder geluid vergeleken met standaard industriële units.
• Buigvormbereik:De machine produceert C-vorm, U-vorm, S-vorm, volledige cirkel, ellips, combinaties met meerdere radiussen en aangepaste bogen. Vormbanden en rolmallen kunnen worden aangepast aan de profieldoorsnede voor een optimale buigkwaliteit.

Hoe het werkt

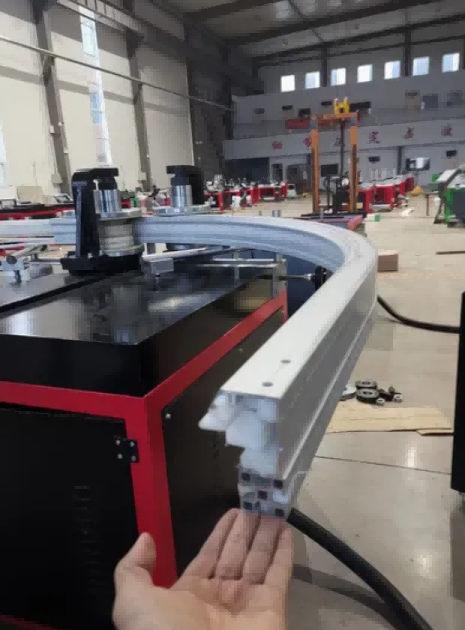

Profiel laden

Aluminium- of PVC-profielen worden in de invoergeleider geplaatst en stevig vastgeklemd om uitglijden of draaien tijdens het buigproces te voorkomen.

2. Gesynchroniseerd buigen met 3 rollen

De machine maakt gebruik van drie precisierollen:

Toprol – drijft het profiel naar voren

Twee zijrollen – bewegen langs CNC-gestuurde trajecten om gelijkmatige druk uit te oefenen

Deze gesynchroniseerde beweging zorgt voor een consistente boogvorming zonder oppervlaktebeschadiging of vervorming.

3. Servogestuurde precisie

Servomotoren regelen de positionering van de rollen in realtime en bieden nauwkeurige feedback en herhaalbare buigprestaties. Het CNC-systeem compenseert automatisch het terugveren van materiaal.

4. Multiradiusprogrammering

Operators kunnen meerdere buigradii, boogsegmenten en volledige cirkels rechtstreeks vanuit CAD-tekeningen programmeren. De machine voert complexe bochten uit zonder handmatige tussenkomst.

5. Continue productie

Zodra het programma is ingesteld, herhaalt de machine de buigcyclus met hoge consistentie, waardoor deze geschikt is voor zowel massaproductie als architectonische projecten op maat.

Processtroom:

Profiel laden → CNC-programma-invoer → Synchronisatie met 3 rollen → Servopositionering → Multi-Radius buigen → Afgewerkt gebogen profiel

Belangrijkste componenten

CNC-controller:10-inch touchscreen met gebruikersinterface voor het programmeren van buighoeken, radii en reeksen met meerdere radiussen. USB-poort ondersteunt programma-import en -export. De controller beheert de asbeweging, de hydraulische druk en de cyclustiming.

Hydraulisch station:Verkrijgbaar in configuraties van 20 ton, 25 ton en 40 ton. Maakt gebruik van een geïmporteerde oliepomp die is geselecteerd voor stabiele drukopbrengst en stille werking. Het hydraulische circuit omvat een overdrukventiel en een filter.

Rolvormen:Gemaakt van gehard staal met een optionele PU-coating. De coating helpt krassen of markeringen op gecoate, geanodiseerde of geverfde profieloppervlakken te voorkomen. Mallensets zijn uitwisselbaar voor verschillende profieldoorsneden.

Overdragen:Taiwan HIWIN lineaire geleiderails dragen de bewegende assen. Precisieversnellingsbakken en servomotoren zorgen voor de positioneringsnauwkeurigheid voor de X-, Y- en Z-bewegingen.

Toepassingen

• Gordijngevelprofiel buigen

  Architecturale gevel gebogen frames

  Boogramen en deurprofielen

  PVC raam- en deurkozijn buigen

  Aluminium bekleding en sierbuigen

  Decoratieve binnenprofielen




Fabrikant & Garantie

Shandong Lebulang Precision Machinery Co., Ltd., opererend als Lebulang Machine, produceert sinds 1996 apparatuur voor de verwerking van aluminium en PVC in de fabriek in Jinan, China.CNC-aluminium PVC-profielbuigmachinewordt fabrieksmatig geleverd met CE- en ISO-certificering. Een garantie van één jaar dekt de hoofdstructuur. Technische ondersteuning op afstand, installatievideo's en een Engelse handleiding worden zonder extra kosten geleverd. Installatie en training op locatie kunnen afzonderlijk worden geregeld. Reserveonderdelen zoals rolmallen, vormbanden en hydraulische afdichtingen zijn op voorraad. Machinekleur, branding en verpakking kunnen worden aangepast onder OEM- en ODM-overeenkomsten.

Veelgestelde vragen

1. Bent u een fabriek of een handelsonderneming?

Wij zijn een fabrikant met onze eigen productiefaciliteit in Jinan, China, actief sinds 1996.

2. Hoe lang is de garantie op de apparatuur?

Eén jaar op de hoofdstructuur, exclusief normale slijtageonderdelen zoals rolmallen en vormbanden.

3. Hoe kan ik after-sales service bieden?

Er wordt voorzien in videobegeleiding op afstand, online technische ondersteuning en gratis vervanging van defecte onderdelen binnen de garantieperiode. Installatie, inbedrijfstelling en training op locatie kunnen tegen extra kosten worden geregeld.

4. Hoe lang is de levertijd?

Standaardmachines worden binnen 10 tot 20 werkdagen na ontvangst van de aanbetaling verzonden.

5. Welke andere machines verkoopt u?

Aluminium snijmachines, aluminium hoekpersmachines, PVC lasmachines, CNC boor- en freesmachines en complete productielijnen voor deuren en ramen.

6. Kan de machine thermische onderbrekingsprofielen buigen?

Ja. Met de juiste vormbanden en rolmallen kan de machine thermisch onderbroken aluminium profielen buigen terwijl de integriteit van de isolatiestrip behouden blijft.
