Uiterst nauwkeurige, zware inkepingszaag voor vliesgevels

Overzicht

De heavy-duty vliesgevel-uitkerfzaag is een professionele zaagoplossing die speciaal is ontworpen voor de vervaardiging van aluminium vliesgevel- en gevelprofielen. Gebouwd met een stijf stalen frame en geavanceerde CNC-servobesturing, levert het herhaalbare precisie, flexibiliteit vanuit meerdere hoeken en duurzaamheid van industriële kwaliteit voor productieomgevingen met grote volumes.

Of u nu commerciële vliesgevels, winkelpuisystemen of architecturale aluminium extrusies verwerkt, deze machine zorgt voor schone, braamvrije inkepingen met minimaal materiaalverlies, waardoor handmatige nabewerkingen worden verminderd en de algehele doorvoer wordt verhoogd.

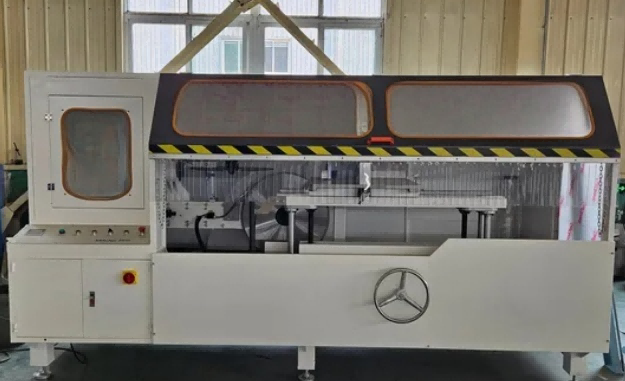

Zwaar uitgevoerde inkepingszaag voor vliesgevels



Belangrijkste kenmerken

1. CNC-precisiebesturing

Uitgerust met een servoaandrijfsysteem met hoge respons en een CNC-programmeerbare controller, bereikt de positioneringsnauwkeurigheid van de snijkop ± 0,1 mm. Operators kunnen meerdere notch-programma's opslaan, zodat ze snel tussen verschillende profieltypen kunnen wisselen.

2. Robuuste structuur voor zwaar gebruik

Het machinelichaam is gemaakt van dikwandige stalen buizen met een spanningsontlastende behandeling, waardoor trillingen tijdens het snijden op hoge snelheid worden geëlimineerd. Dit garandeert een consistente snijkwaliteit, zelfs bij continu gebruik, 24/7.

3. Pneumatisch klemsysteem

Dubbelwerkende pneumatische cilinders met instelbare druk zorgen voor een veilige, krasvrije klemming op delicate geanodiseerde of gepoedercoate aluminium oppervlakken. Quick-release-functie vermindert de cyclustijd tussen werkstukken.

4. Inkepingsmogelijkheden onder meerdere hoeken

Ondersteunt verstelbare kerfhoeken van 0°–90° (of specificeer uw bereik) voor verschillende vliesgevelstijl- en spiegelconfiguraties. Hoekinstellingen kunnen worden aangepast via digitale uitlezing of CNC-interface.

5. Zeer efficiënte chipextractie

Geïntegreerde stof-/spanenopvangpoort kan worden aangesloten op standaard industriële afzuigsystemen, waardoor een schone werkomgeving wordt gehandhaafd en de levensduur van het blad wordt verlengd.

6. Operatorvriendelijke interface

Intuïtieve touchscreen-HMI met meertalige ondersteuning (Engels, Spaans, Russisch, Arabisch). Met visuele programmering kunnen operators de afmetingen van de kerf instellen zonder geavanceerde technische training.

Hoe het werkt

1. De operator plaatst het aluminium profiel op de werktafel en activeert de pneumatische klemmen, die het werkstuk zowel verticaal als horizontaal vastzetten.

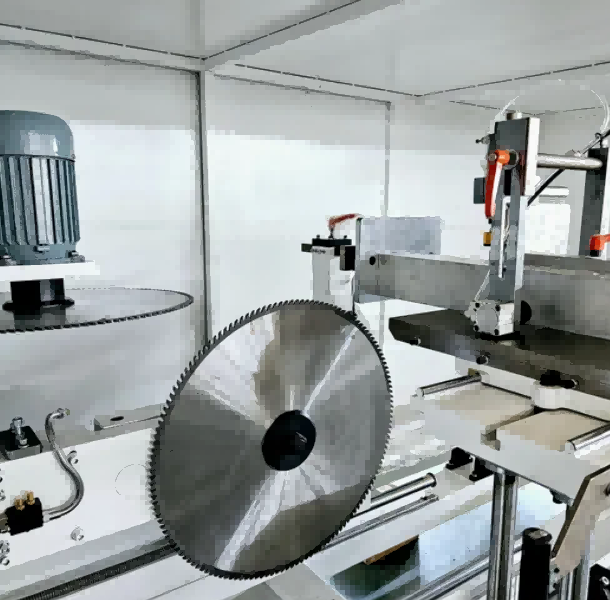

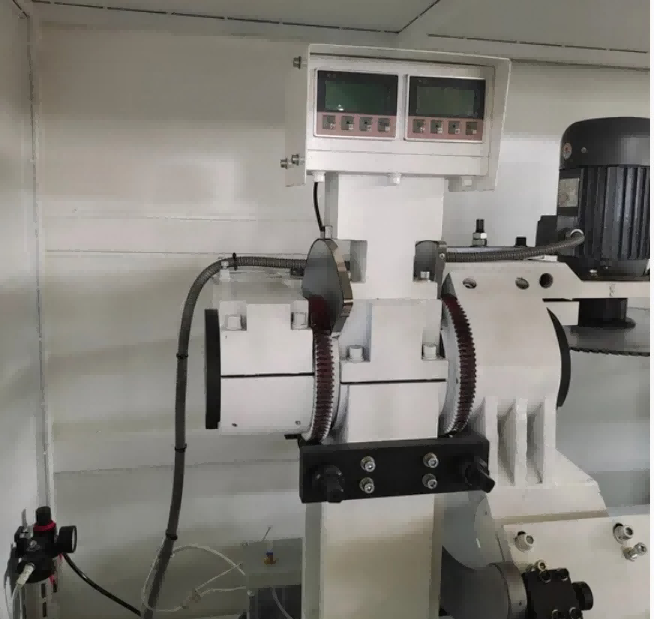

2. De gewenste zaaghoek wordt ingesteld met behulp van het digitale display met magnetische schaalverdeling en de dubbele zaagbladen worden overeenkomstig gepositioneerd binnen het bereik van ±45°.
3. Het hydropneumatische toevoersysteem beweegt de draaiende messen met een gecontroleerde snelheid (0–3 m/min) het profiel in, waarbij inkepingen, groeven of samengestelde hoeken in één keer worden gesneden.
4. Het CNC-systeem ondersteunt grafische CAD-import en grafische programmering, waardoor operators kerfpatronen, gatposities en sleufafmetingen rechtstreeks vanuit ontwerpbestanden kunnen definiëren.
5. De drie-assige volledige servomotorconfiguratie (X-, Y-, Z-assen aangedreven door tandheugel en kogelomloopspindels) maakt een echte drie-assige koppeling mogelijk voor het boren, frezen van groeven, ronde gaten, speciaal gevormde gaten, sleutelgaten en verzinkboren in één klemming.
6. Dankzij een optionele driezijdig opklapbare werktafel kan het profiel op drie zijden worden bewerkt zonder herpositionering, waardoor de verwerkingsefficiëntie van complexe aluminium extrusies wordt verbeterd.
7. Nadat de snijcyclus is voltooid, trekken de messen zich terug, worden de klemmen losgemaakt en wordt het bewerkte profiel verwijderd.

Toepassingsscenario's

Commerciële vliesgevelsystemen — Inkepingen in stijl en dwarsbalk voor uit één stuk bestaande en met stokken gebouwde gevels

Etalage- en entreesystemen — Precisiesnijden voor aluminium winkelpuiframes

Raamwandsystemen – Grote inkepingen voor voorbeglaasde raamwandprofielen

Architecturale aluminiumfabricage - Aangepaste extrusieverwerking voor dakramen, luifels en ondersteunende structuren voor bekleding

UPVC-profielverwerking — Compatibel met stijve UPVC-gevelprofielen (optioneel blad vereist)

Veelgestelde vragen

Vraag: Welke soorten profielen kan deze machine verwerken?

A: Het is in de eerste plaats ontworpen voor aluminium vliesgevelprofielen, maar kan ook UPVC- en dunwandige stalen extrusies verwerken met de juiste lamellen.

Vraag: Is training inbegrepen?

EEN: Ja. Wij bieden bedieningshandleidingen, instructievideo's en videotraining op afstand voor uw operators. Op aanvraag is een training op locatie mogelijk.

Vraag: Wat is de garantieperiode?

A: [12] maanden vanaf de datum van verzending. Levenslange technische ondersteuning en levering van reserveonderdelen tegen kostprijs.

Vraag: Kan de machine worden geïntegreerd in een geautomatiseerde productielijn?

EEN: Ja. Optionele automatische invoer- en lossystemen zijn beschikbaar voor integratie met upstream/downstream-apparatuur.

Vraag: Hoe kies ik het juiste zaagblad?

A: Wij leveren aanbevolen bladen op basis van uw specifieke profielmateriaal en wanddikte. Vervangende messen zijn verkrijgbaar bij onze onderdelenafdeling.
