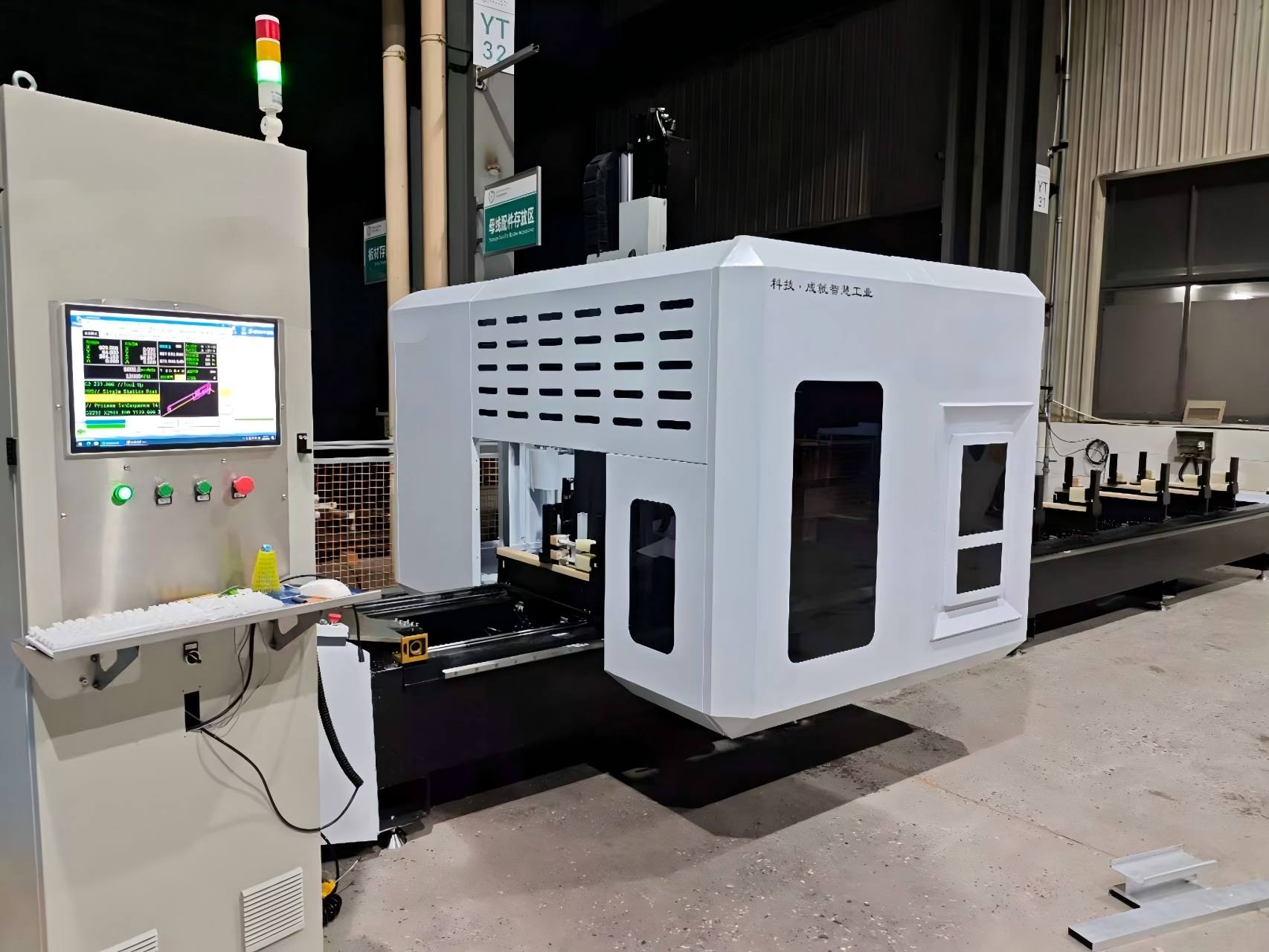

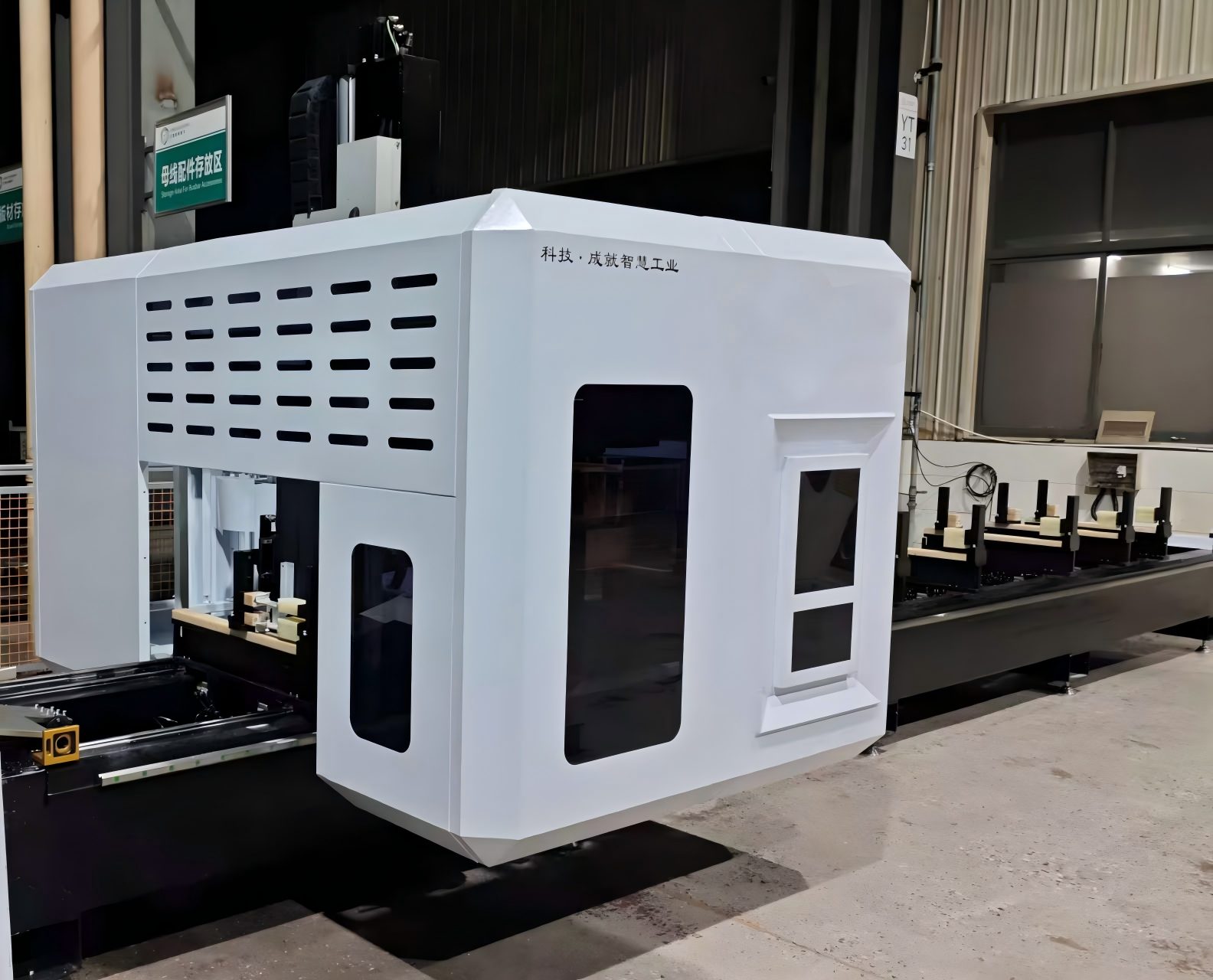

Zeer stijf 5-assig portaalbewerkingscentrum voor vliesgevelprofielen

Ons 5-assig portaalbewerkingscentrum met hoge stijfheid is speciaal gebouwd voor de architectonische vliesgevel- en gevelindustrie. Het blinkt uit in het bewerken van grootformaat aluminium profielen, unitized vliesgevelpanelen en complexe geometrieën met een positioneringsnauwkeurigheid van ± 0,05 mm. Ontworpen voor frezen, boren, tappen en snijden op hoge snelheid, verbetert het de fabricage-efficiëntie aanzienlijk en garandeert het tegelijkertijd een superieure oppervlaktekwaliteit. CE-gecertificeerd met uitgebreide after-sales ondersteuning.

Belangrijkste kenmerken

• 5-assige gelijktijdige bewerking – Ideaal voor complexe gevelgeometrieën en 3D-contouren.

  Robuuste portaalconstructie – Hoge stijfheid en uitstekende trillingsdemping voor langdurige nauwkeurigheid.

  Bewerkingsgebied van groot formaat – Ondersteunt extra grote vliesgevelpanelen, stijlen en dwarsbalken.

  Hogesnelheidsspil – Geoptimaliseerd voor de bewerking van aluminium- en stalen profielen.

  Automatische gereedschapswisselaar (ATC) – Vermindert stilstand en verbetert de productiviteit.

  Gebruiksvriendelijk CNC-systeem – Compatibel met reguliere CAD/CAM-software.

  Aanpasbare configuratie – OEM/ODM-oplossingen beschikbaar voor wereldwijde aannemers.




Technische specificaties

Hoe het werkt

De5-assig portaalbewerkingscentrum voor vliesgevelwerkt met een bewegend portaal boven een vaste werktafel. De operator plaatst de aluminium extrusie op de tafel en activeert de pneumatische of hydraulische klemming. Een vooraf geschreven G-codeprogramma wordt geladen via de Siemens- of OSAI-besturing. Het portaal beweegt langs de X-as naar de eerste bewerkingspositie, en de 5-assige kop brengt de spil in de gewenste hoek. RTCP compenseert automatisch gereedschapslengte-offsets tijdens roterende bewegingen, zodat de gereedschapspunt het geprogrammeerde pad nauwkeurig volgt. Bewerkingen zoals boren, frezen, tappen en zagen worden op meerdere vlakken uitgevoerd zonder het profiel los te maken. Wanneer een bewerkingsreeks in de ene zone eindigt, gaat het portaal naar de volgende, of gaat de machine in de slingermodus, waardoor de operator een voltooid onderdeel kan lossen en een nieuw onderdeel kan laden terwijl de bewerking doorgaat op het aangrenzende opspanmiddel. De spanen worden verwijderd door een geïntegreerde transportband.

Belangrijkste toepassingsgebied

Typische toepassingen voor de5-assig portaalbewerkingscentrum voor vliesgevelerbij betrekken:

1. Hoogbouw, uit één stuk bestaande aluminium vliesgevelframes
2. Glazen gevelextrusies met verborgen en zichtbare frames
3. Hoekverbindingen van vliesgevels en speciaal gevormde gevelprofielen
4. Veranda, dakraam en grote aluminium raam- en deurprofielen
5. Puntondersteunde aluminium steunbeugels van glazen vliesgevel
6. Industriële aluminium gevel- en decoratieve stalen wandprofielen
7. Lichtgewicht aluminium profielen voor de ruimtevaart (compatibel met verschillende sectoren)

Geschikte grondstoffen: aluminiumlegering 6063, holle profielen, massief aluminium, dunwandig staal, architecturale PVC-profielen.

Veelgestelde vragen

1. Welke materialen kan deze machine verwerken?

Het is geoptimaliseerd voor aluminium vliesgevelprofielen en ondersteunt ook stalen en composiet gevelmaterialen.

2. Is deze machine geschikt voor vliesgevels?

Ja. De grote portaaloverspanning en de mogelijkheid tot 5 assen maken het ideaal voor unitized en modulaire gevelsystemen.

3. Kan het bewerkingsgebied worden aangepast?

Absoluut. X / Y / Z-slag en portaalbreedte kunnen worden aangepast aan de projectvereisten.

4. Welke besturingssystemen worden ondersteund?

Standaardopties zijn onder meer Siemens, Fanuc en OSAI, allemaal compatibel met reguliere CAD/CAM-software.

5. Ondersteunt de machine automatische productielijnen?

Ja. Het kan worden geïntegreerd met automatische laad- en lossystemen voor continue productie.
