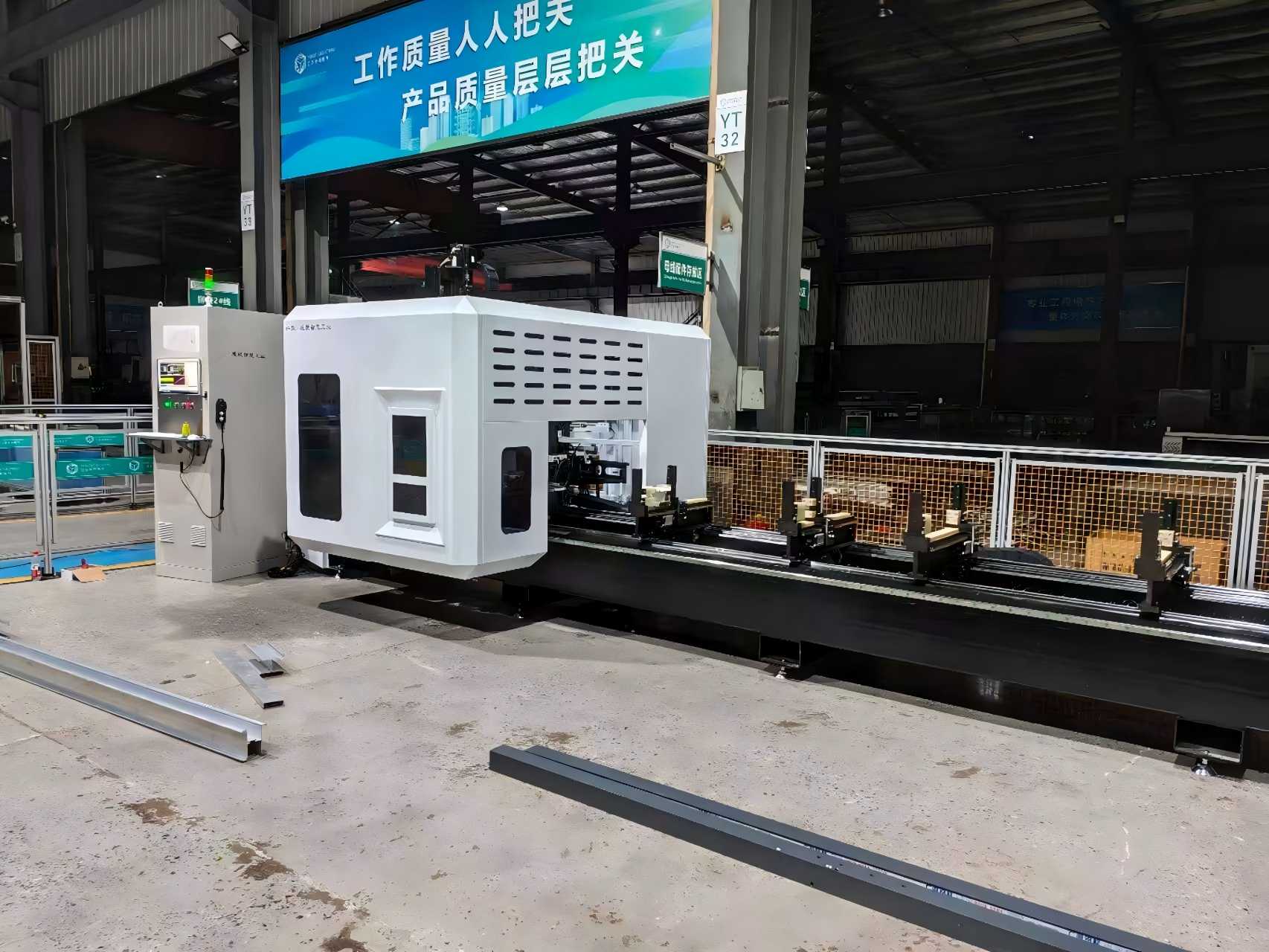

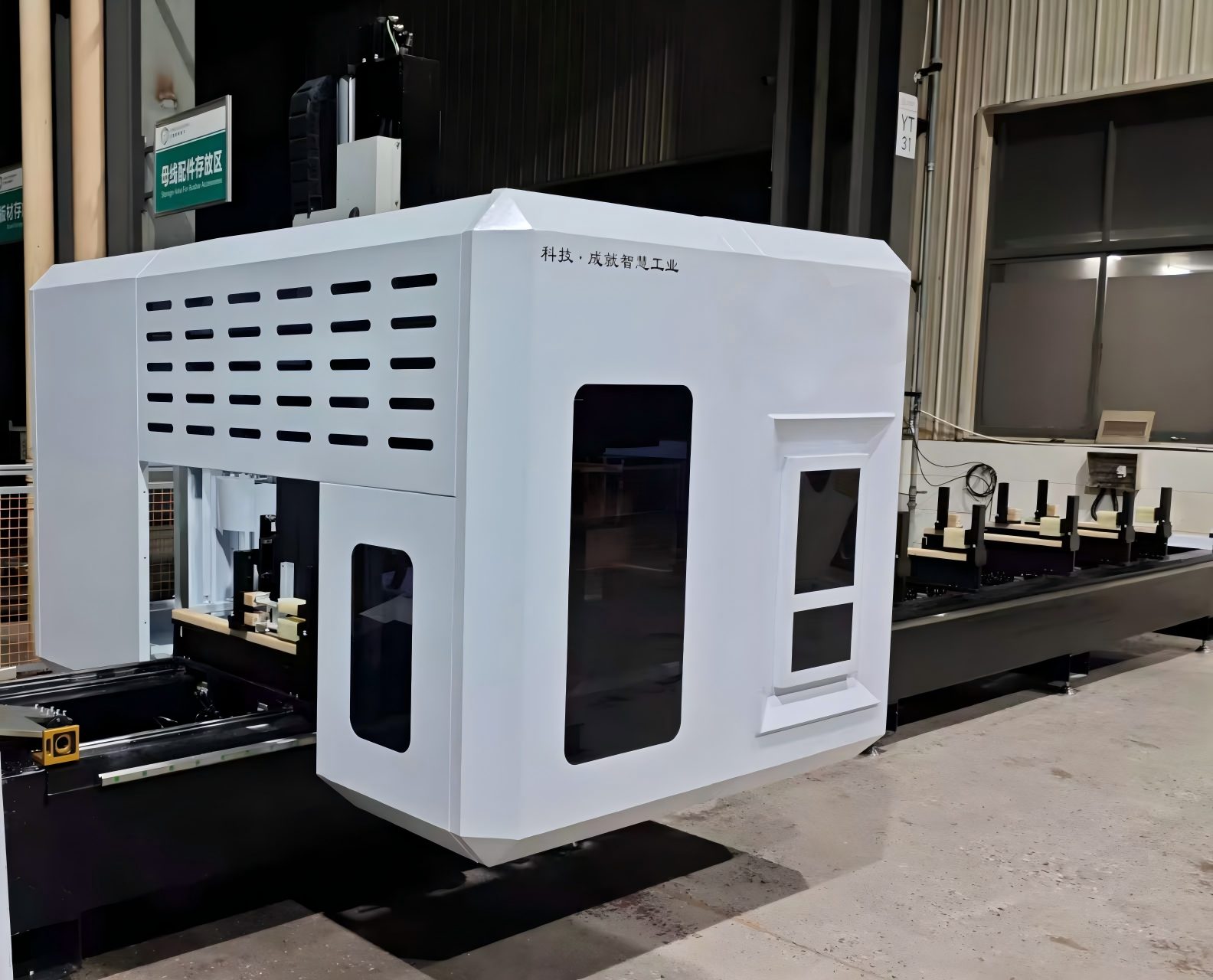

Snel 5-assig portaalbewerkingscentrum voor de vervaardiging van vliesgevels

Ons 5-assig portaalbewerkingscentrum met hoge stijfheid is speciaal gebouwd voor de architectonische vliesgevel- en gevelindustrie. Het blinkt uit in het bewerken van grootformaat aluminium profielen, unitized vliesgevelpanelen en complexe geometrieën met een positioneringsnauwkeurigheid van ± 0,05 mm. Ontworpen voor frezen, boren, tappen en snijden op hoge snelheid, verbetert het de fabricage-efficiëntie aanzienlijk en garandeert het tegelijkertijd een superieure oppervlaktekwaliteit. CE-gecertificeerd met uitgebreide after-sales ondersteuning.

Belangrijkste kenmerken

• 5-assige gelijktijdige bewerking – Ideaal voor complexe gevelgeometrieën en 3D-contouren.

  Robuuste portaalconstructie – Hoge stijfheid en uitstekende trillingsdemping voor langdurige nauwkeurigheid.

  Bewerkingsgebied van groot formaat – Ondersteunt extra grote vliesgevelpanelen, stijlen en dwarsbalken.

  Hogesnelheidsspil – Geoptimaliseerd voor de bewerking van aluminium- en stalen profielen.

  Automatische gereedschapswisselaar (ATC) – Vermindert stilstand en verbetert de productiviteit.

  Gebruiksvriendelijk CNC-systeem – Compatibel met reguliere CAD/CAM-software.

  Aanpasbare configuratie – OEM/ODM-oplossingen beschikbaar voor wereldwijde aannemers.




Technische specificaties

Hoe het werkt

CAD/CAM-invoer

Het vliesgevelpaneel of aluminium profiel wordt eerst gemodelleerd in CAD (LogiKal, SchüCal, SolidWorks, etc.).

CAM-software converteert het 3D-model naar gereedschapspaden en G-code, inclusief snijhoeken, voedingen, spilsnelheid en gereedschapswisselvolgorde.

2. Klem het werkstuk vast

Lange aluminium/stalen vliesgevelprofielen of grote gevelpanelen worden met behulp van CNC-gestuurde beweegbare klemmen op het machinebed bevestigd.

De klemmen positioneren zich automatisch om botsingen te voorkomen en het onderdeel vast te houden zonder vervorming.

3. De portaalstructuur beweegt in X / Y

De machine maakt gebruik van een portaal van het brugtype:

X-as = portaal beweegt langs de lengte van het profiel/paneel

Y-as = bewerkingskop beweegt over de breedte

Z-as = spil beweegt omhoog/omlaag

Dit geeft een groot, open werkgebied voor extra grote vliesgeveldelen.

4. Twee roterende assen kantelen de spil

Naast X/Y/Z beschikt de machine over:

A-as = kantelen rond X

C-as = roteren rond Z

(of B/C afhankelijk van het kopontwerp)

De spil kan dus samengestelde verstekken, schuine drainagegaten, 3D-gevelcontouren en zijelementen snijden zonder het onderdeel los te maken.

5. 5-assig gelijktijdig snijden

De CNC-controller drijft lineaire + roterende assen samen aan.

Het gereedschap blijft in de beste hoek ten opzichte van het oppervlak → gladdere afwerking, minder klapperen, geen herbevestiging.

Typische bewerkingen in één opstelling:

Eindfrezen

Boren/tappen

Groeven

Verstek zagen

Zaagblad snijden

3D-contourfrezen voor complexe gevels

6. Automatische gereedschapswissel

Gereedschappen worden opgeslagen in een magazijn (boren, vingerfrezen, tappen, zaagbladen).

De ATC wisselt automatisch van gereedschap tijdens het programma, zodat één vliesgevelprofiel volledig kan worden bewerkt zonder tussenkomst van de operator.

7. Controle en uitvoer tijdens het proces

Sondes/encoders controleren de positie en de toestand van het gereedschap.

De CNC compenseert afwijkingen realtime.

Resultaat: een afgewerkte vliesgevelstijl, dwarsbalk of gevelpaneel met nauwkeurige gaten, groeven en complexe hoeken – klaar voor montage.

Belangrijkste toepassingsgebied

Typische toepassingen voor de5-assig portaalbewerkingscentrum voor vliesgevelerbij betrekken:

1. Hoogbouw, uit één stuk bestaande aluminium vliesgevelframes
2. Glazen gevelextrusies met verborgen en zichtbare frames
3. Hoekverbindingen van vliesgevels en speciaal gevormde gevelprofielen
4. Veranda, dakraam en grote aluminium raam- en deurprofielen
5. Puntondersteunde aluminium steunbeugels van glazen vliesgevel
6. Industriële aluminium gevel- en decoratieve stalen wandprofielen
7. Lichtgewicht aluminium profielen voor de ruimtevaart (compatibel met verschillende sectoren)

Geschikte grondstoffen: aluminiumlegering 6063, holle profielen, massief aluminium, dunwandig staal, architecturale PVC-profielen.

Toepassingsscenario's

Geunitiseerde vliesgevelproductie

Architecturale gevelpanelen

Aluminium stijlen en spiegels

Complexe vliesgevelgeometrie

Bewerking van glazen vliesgevelgroeven

Stalen vliesgevel structurele frames
