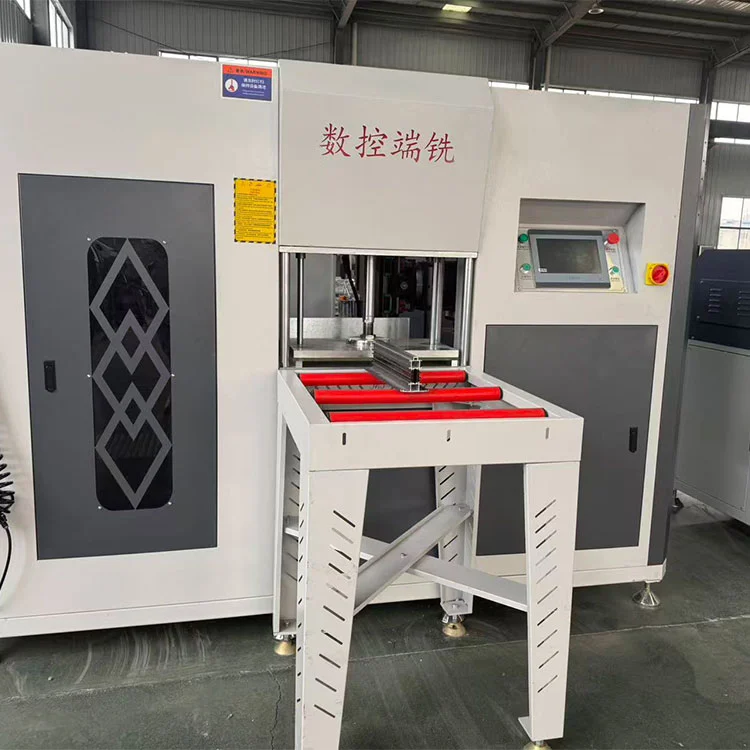

Meerhoekige 3+2 eindfrees voor aluminium kolom met speciale vorm
Multi-angle 3+2-assige CNC-eindfrees is ontworpen voor complexe, niet-standaard aluminium stijlen, dwarsbalken en frameprofielen, met name thermische onderbrekingen, systeemramen en aluminium vliesgevelprofielen. Door de combinatie van 3 lineaire servo-assen (X/Y/Z) + 2 roterende assen (spindelkanteling + flip), levert Multi-Angle 3+2 End Miller voor speciale vorm aluminium Mullion echt multi-angle (45° tot +45°), één-opstelling-frezen voor speciale vormen die standaard 3+1-machines niet aankunnen. Het merk Lebulang Lebulang is een Chinese machinefabrikant in China. Dual Cut 4+2 Axis End Miller Thermische Break Aluminium Productielijn
Deze multi-angle 3+2 eindfrees voor aluminium stijl met speciale vorm is gebouwd door Lebulang Machine, een in China gevestigde fabrikant met bijna 30 jaar fabriekservaring op het gebied van raam- en deurverwerkingsapparatuur. Het is speciaal ontworpen voor onregelmatige, gebogen en meerhoekige aluminium stijlen en dwarsbalken die voorkomen in thermische scheidingssystemen, systeemramen en vliesgevelgevels. De machine combineert drie servoaangedreven lineaire assen met twee roterende assen, waardoor de spil ±45° kan kantelen en kan kantelen tussen 0° en 90°. Schuine uiteinden, inkepingen, pennen en groeven kunnen met één enkele klemming worden voltooid, waardoor handmatig opnieuw bevestigen wordt geëlimineerd en de wisseltijd wordt verkort.

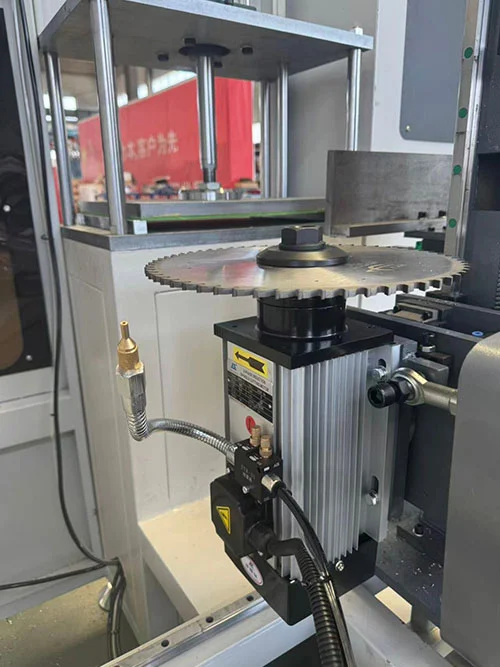

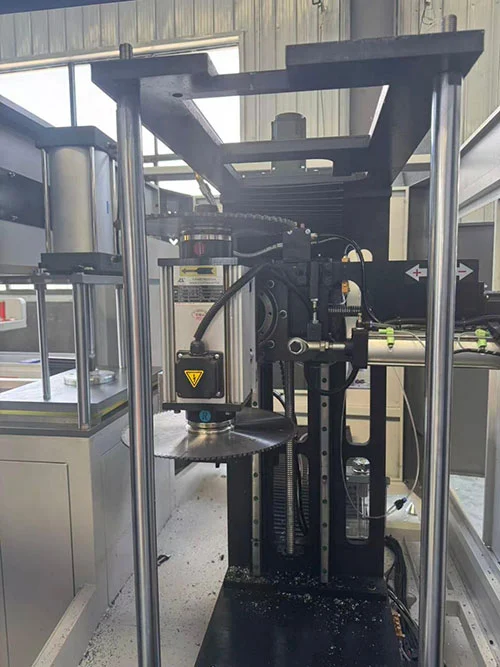

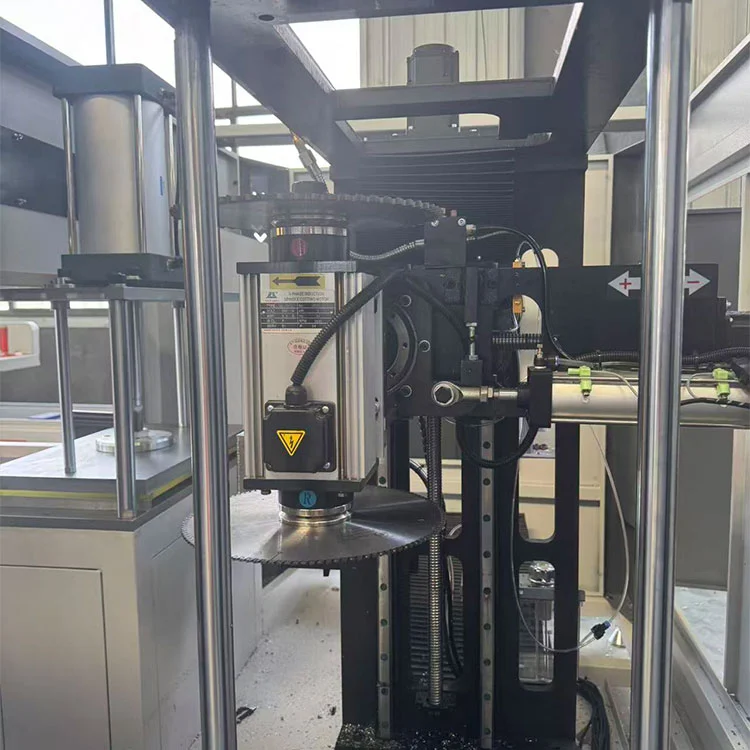

Een 4 kW-spindel met hoog koppel en een toerental van 2800 tpm is geschikt voor diamantfrezen van φ250 tot φ300 mm. Het gietijzeren frame en het lineaire geleidingssysteem zorgen voor een herhaalbaarheid binnen ±0,02 mm tijdens batchruns. De werktafel biedt plaats aan vier tot zes profielen per cyclus, en de CNC-controller slaat meer dan 100 vooraf ingestelde programma's op, waardoor snel kan worden geschakeld tussen verschillende profielen met speciale vormen. De bediening verloopt via een 10-inch gebruiksvriendelijk touchscreen met visuele programmering, waardoor de trainingsvereisten minimaal zijn. Een volledig gesloten beschermkap, automatisch smeersysteem en met rubber beschermde pneumatische klemmen dragen bij aan een veilige, onderhoudsarme dagelijkse werking.
CE- en ISO-gecertificeerd. OEM- en aangepaste configuraties worden ondersteund. De fabrikant levert deze machine rechtstreeks in de fabriek, met de nadruk op eenvoudig onderhoud, en biedt installatiebegeleiding op afstand zonder extra kosten.
Meerhoekige 3+2 eindfrees voor aluminium kolom met speciale vorm
- • 3+2-assig multi-hoek CNC-systeem3 servo-lineaire assen voor nauwkeurige positionering;2 roterende asseninschakelen±45° spilkanteling + 0°/90° kantelen. Processchuine uiteinden, inkepingen, pennen en groevenin één doorgang --- geen handmatig opnieuw vastklemmen.
- • Speciale vorm aluminium geoptimaliseerdOntworpen vooronregelmatige, gebogen en meerhoekige stijlen(thermische onderbreking, systeemramen, vliesgevels). Elimineert de noodzaak van aangepaste snijgereedschappen; vermindert de insteltijd met 60%.
- • Zeer nauwkeurige en robuuste constructie4 kW spindel met hoog koppel (2800 tpm) met diamantfrezen;gietijzeren frame + lineaire geleidingenervoor zorgenNauwkeurigheid ±0,02 mmzelfs bij batchproductie.

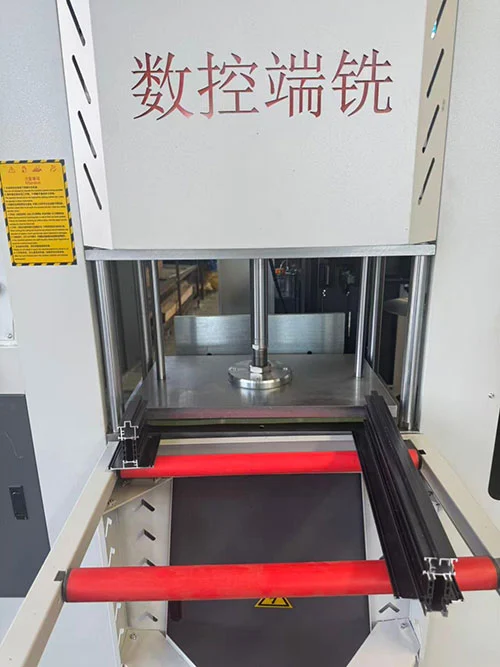

- • Batchverwerking en efficiëntieBrede werktafel houdt4--6 profielenper cyclus;volledige servobesturing + vooraf ingestelde programmaopslag (100+)maakt een snelle omschakeling tussen verschillende speciale vormen mogelijk.

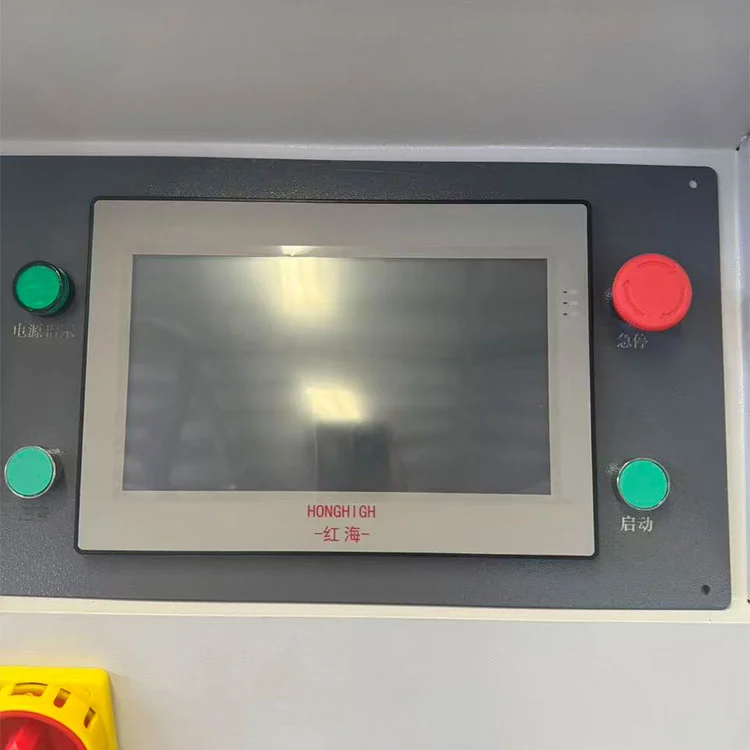

- • Gebruiksvriendelijke bedieningCNC-aanraakscherm van 10 inch (Delta/ESTUN); Engels/Chinese interface;eenvoudige G-code of visuele programmering---minimale training nodig.

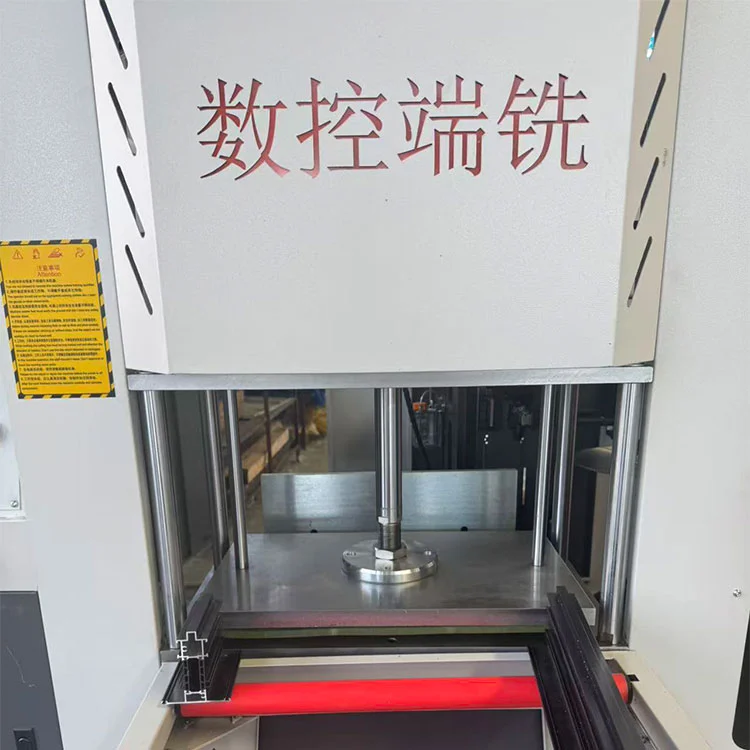

- • Veilig en onderhoudsarmVolledig gesloten beschermkap; automatische smering; pneumatische klemmen met rubberen bescherming voorkomen profielvervorming.
Toepassingen
- Speciaal gevormde thermisch onderbroken aluminium stijlen/liggers
- Systeem raam & deurschuine kader-/vleugelprofielen
- Gordijngevel aluminiumcomplex eindfrezen en kerven
- Hoogwaardige gevelprofielen metmeerhoekige verbindingen
Technische specificaties
- Voeding: 380V/50Hz/3Ph (aanpasbaar)
- Totaal vermogen: 5,5 kW (4 kW spindel + servoaandrijvingen)
- Spiltoerental: 2800 tpm
- Diameter frees: φ250 - φ300 mm (diamant)
- Werkluchtdruk: 0,5 - 0,8 MPa
- Maximale freesdiepte: 100 mm (0°), 70 mm (45°)
- Maximale profielgrootte: B≤150 mm × H≤200 mm
- Machineafmetingen: 2100×1100×1600mm
- Gewicht: ≈650 kg
- Certificering: CE/ISO
- Fabricage en verkoop
Waarom kiezen voor deze 3+2 multi-hoekfrees?
- Veelzijdigheid verder dan 3+1 machines: Handvattenspeciale hoeken en complexe vormenanderen kunnen dat niet.
- Fabriek rechtstreeks uit China: Concurrerende prijs,2 jaar garantie, snelle levering.
- Volledige technische ondersteuning: Online training, videogidsen, levering van reserveonderdelen.
Multi-angle 3+2 eindfrees - De ultieme oplossing voor verwerking van aluminium stijlen met speciale vormen.
