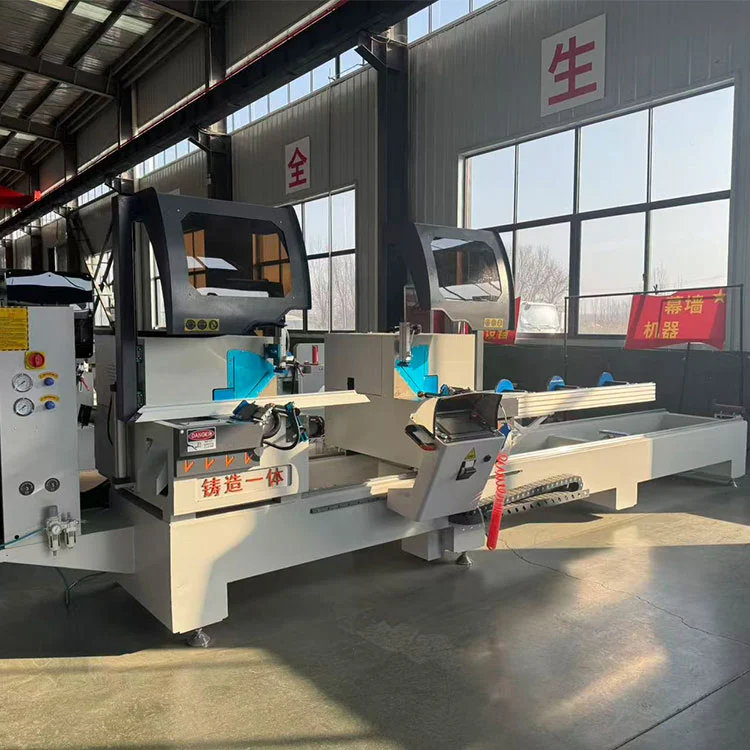

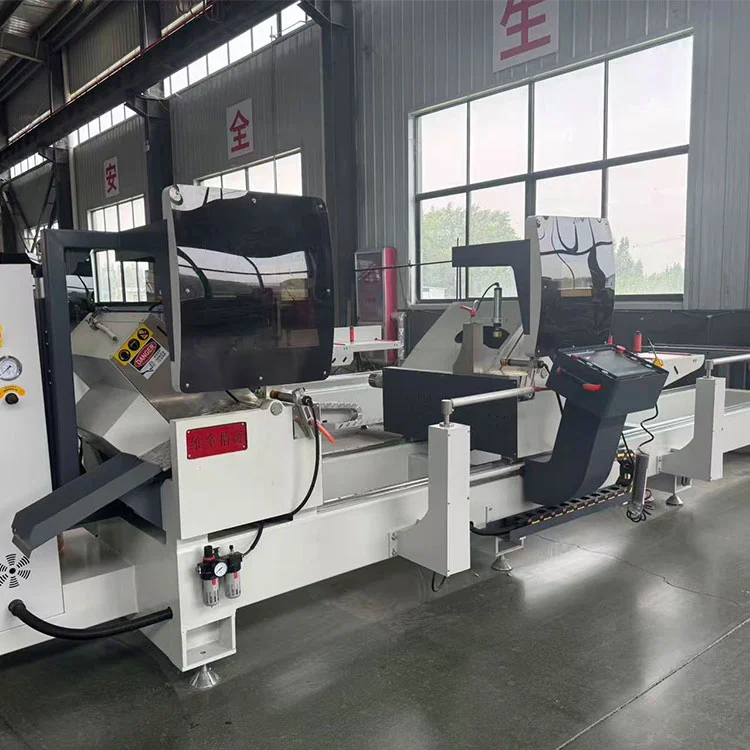

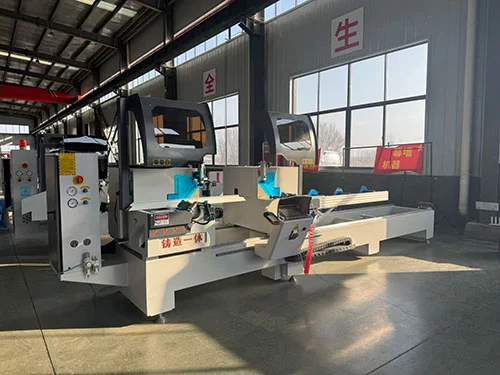

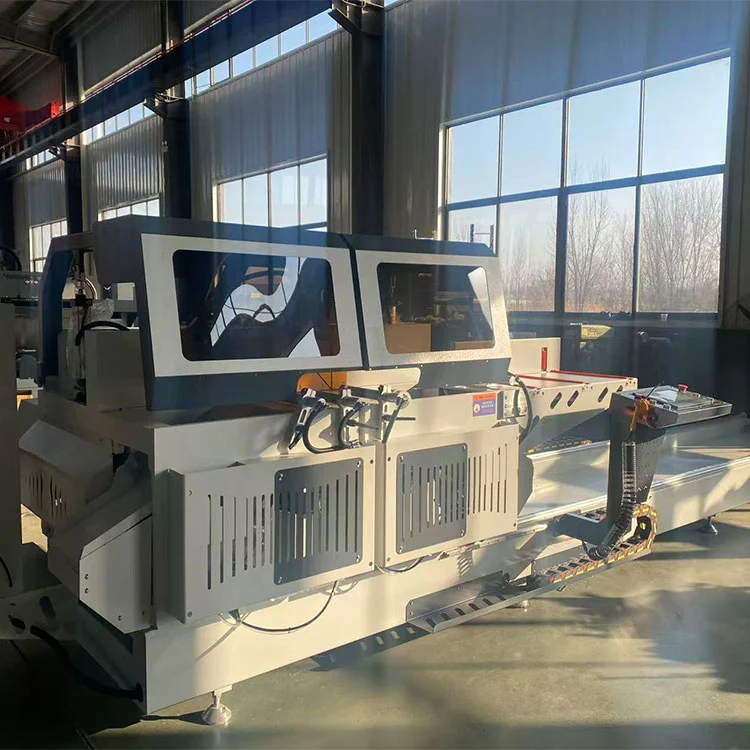

Semi-automatische dubbele kop verstekzaag aluminium profiel snijmachine

Shandong Lebulang Precision Machinery Co., Ltd., opererend onder het merk Lebulang Machine, produceert sinds 1996 aluminium- en PVC-verwerkingsapparatuur in de fabriek in Jinan, China. Deze halfautomatische verstekzaag met dubbele kop zaagt aluminium profielen voor ramen, deuren, vliesgevels en industriële kozijnen. Hij verwerkt profielen tot 350 mm breed en 150 mm hoog, met horizontale snijhoeken van 45° tot 135° en verticale hoeken van 45° tot 90°. Twee motoren van 4 kW drijven de zaagbladen aan met 2800 tpm, en de rechterkop beweegt op lineaire geleidingen met tandheugeloverbrenging voor lengtepositionering. Een volledig gesloten CNC-systeem met vijf assen regelt de hoek- en lengtepositionering, terwijl de snijvoeding traploos instelbaar is van 0 tot 3 m/min.

Technische parameters

Functies

• Profielsnijden met grote doorsnede:DeSemi-automatische dubbele kop verstekzaag aluminium profiel snijmachineis ontworpen voor het tweedimensionaal samengestelde hoekzagen van grote aluminium profielen. Het is geschikt voor breedtes tot 350 mm en hoogtes tot 150 mm, geschikt voor standaard vliesgevel- en industriële extrusieformaten.
• Volledig gesloten CNC-systeem met vijf assen:De hoek- en lengtepositionering wordt geregeld door een vijfassig CNC-systeem met terugkoppeling met gesloten lus. Hierdoor wordt de hoektolerantie binnen ±5′ en de herhalingslengtetolerantie binnen ±0,2 mm gehandhaafd onder normale bedrijfsomstandigheden.
• Beweegbare zaagkopoverbrenging:De rechter snijkop beweegt op een lineair geleidepaar met tandheugelaandrijving. Deze opstelling ondersteunt de stijfheid die nodig is voor nauwkeurige lengtepositionering over de volledige zaagcapaciteit van 6000 mm.
• Precisie draailagers:De rotatie van de zaagkop maakt gebruik van gekruiste cilindrische rollagers, die zorgen voor een stabiele hoekbeweging met lage wrijving. Dit ontwerp draagt ​​bij aan een soepele hoekverstelling en betrouwbare vergrendeling op de ingestelde positie.
• Verbeterde tuimelaarstructuur:Het zaagblad is gemonteerd op een versterkte tuimelaar die van onder de werktafel naar boven zwaait. Deze configuratie produceert een glad, schoon snijoppervlak op het profiel en verbetert de algehele snijstabiliteit.
• Zwaaien van het blad onder de tafel:De invoerrichting van het mes is van onder de werktafel, waardoor de handen van de operator tijdens de cyclus uit de buurt van de snijzone blijven.
• Geïntegreerde smering en koeling:Een nevelsmering- en koelapparaat beweegt met het zaagblad mee en brengt snijvloeistof rechtstreeks op de bladtanden en het zaaggebied aan. Dit helpt de levensduur van het blad te verlengen en verbetert de snijkwaliteit op aluminium.

Hoe het werkt

DeSemi-automatische dubbele kop verstekzaag aluminium profiel snijmachinewerkt waarbij de operator de gewenste horizontale en verticale snijhoeken en de snijlengte instelt op het CNC-bedieningspaneel. De rechter snijkop beweegt automatisch langs de lineaire geleider naar de geprogrammeerde positie. Aluminium profielen worden op de roltafels geplaatst en vastgezet met pneumatische klemmen. Beide koppen kunnen gelijktijdig of onafhankelijk van elkaar snijden. Tijdens de zaagcyclus zwaaien de zaagbladen van onder de werktafel omhoog en snijden het profiel door met een gecontroleerde voeding tussen 0 en 3 m/min. Het nevelsmeersysteem wordt geactiveerd tijdens het zagen. Nadat de messen zijn teruggetrokken, worden de klemmen losgelaten en worden de afgesneden stukken verwijderd. Het vijfassige CNC-systeem met gesloten lus bewaakt en past de positie aan om de nauwkeurigheid bij batchsnijden te behouden.

Belangrijkste componenten

• Zaagmotoren (2 × 4 kW):Elke snijkop wordt aangedreven door een motor van 4 kW, die met een toerental van 2800 tpm draait. Het vermogen is afgestemd op de bladdiameter en de snijdoorsnedecapaciteit van 350×150 mm.
• Lineaire geleiding en tandheugel:De beweegbare rechterkop rust op een nauwkeurige lineaire geleiding en wordt gepositioneerd door middel van een tandheugelaandrijving. Deze transmissie biedt de stijfheid en nauwkeurigheid die nodig is voor lengtepositionering over het bed van 6000 mm.
• Gekruiste rollagers:Wordt gebruikt bij het draaipunt van de zaagkop voor hoekaanpassing. Deze lagers bieden een hoge stijfheid en soepele rotatie met minimale speling.
• Vijfassige CNC-controller:Beheert de horizontale en verticale snijhoeken, lengtepositionering en voedingssnelheid. Het gesloten-lussysteem maakt gebruik van feedback van encoders om de positioneringsnauwkeurigheid te behouden.
• Mistsmeersysteem:Een mondstuksamenstel dat met het zaagblad meebeweegt en vernevelde snijvloeistof naar de snijzone levert. Dit vermindert de wrijvingswarmte en helpt het lassen van aluminiumspanen op de bladtanden te voorkomen.
• Pneumatische klemmen:Houd het profiel tijdens het zagen op zijn plaats. De klemdruk is instelbaar via de luchtregelaar.

Toepassingen

DeSemi-automatische dubbele kop verstekzaag aluminium profiel snijmachinewordt gebruikt voor het snijden van aluminiumprofielen bij de productie van ramen en deuren, de fabricage van vliesgevels, de productie van zonnepanelenframes en de algemene industriële aluminiumverwerking. Het verwerkt massieve en holle profielen, thermisch onderbroken profielen en lichte non-ferrometalen profielen binnen de gespecificeerde snijcapaciteit.

Fabrikant en ondersteuning

Shandong Lebulang Precision Machinery Co., Ltd., opererend als Lebulang Machine, produceert sinds 1996 aluminiumverwerkingsapparatuur in de fabriek in Jinan, China.Semi-automatische dubbele kop verstekzaag aluminium profiel snijmachinewordt fabrieksmatig geleverd met CE- en ISO-certificering. Een garantie van één jaar dekt de hoofdstructuur. Technische ondersteuning op afstand, bedieningsvideo's en een Engelse handleiding zijn inbegrepen. Reserveonderdelen zijn op voorraad voor verzending. Spanning, snijlengte en klemopties kunnen op het moment van bestelling worden aangepast.

Veelgestelde vragen

Vraag 1: Welke soorten profielen kan deze zaag snijden?

A: Hij snijdt aluminium profielen tot 350 mm breed en 150 mm hoog, inclusief massieve staven, holle extrusies en thermisch onderbroken profielen. Het is ook geschikt voor lichte non-ferrometalen en sommige PVC-profielen.

Vraag 2: Kan het samengestelde hoeken snijden?

EEN: Ja. De machine voert tweedimensionaal samengesteld hoeksnijden uit, waarbij de horizontale hoek instelbaar is van 45° tot 135° en de verticale hoek van 45° tot 90°.

Vraag 3: Wat is de snijnauwkeurigheid?

A: De tolerantie voor de herhaallocatielengte is ±0,2 mm, en de snijhoektolerantie is ±5′ onder standaard bedrijfsomstandigheden met goed onderhouden messen.

Vraag 4: Is de juiste hoofdpositionering automatisch?

EEN: Ja. De rechterkop beweegt automatisch langs de lineaire geleider naar de geprogrammeerde positie via het vijfassige CNC-systeem. De operator voert de gewenste lengte in op het bedieningspaneel.

Vraag 5: Wat is de minimale bestelhoeveelheid en levertijd?

A: De minimale bestelhoeveelheid is één set. De standaard levertijd bedraagt ​​doorgaans 15-25 werkdagen na ontvangst van de aanbetaling, afhankelijk van het huidige productieschema.
